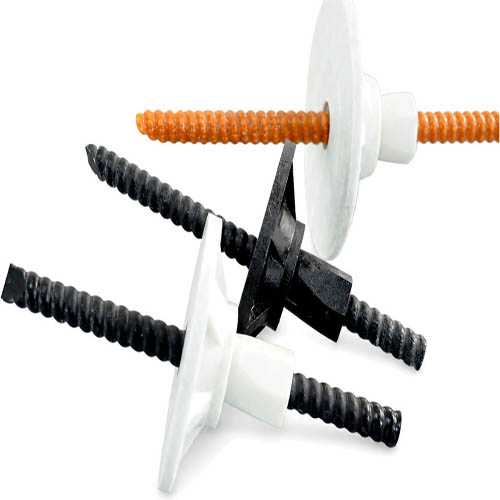

FRP-rotsanker
FRP-rotsanker
Een rotsanker van vezelversterkt polymeer (FRP) is een composietonderdeel voor de ondersteuning van grond en gesteente. Het kan worden voorgeschreven voor tunnels, ondergrondse ontgravingen, taludstabilisatie en aanverwante ondersteuningswerken. De keuze hangt af van de grondgesteldheid, ontwerpbelasting, geometrie van de wapening, verankeringsmethode en montage-eisen. FRP duidt een materiaalklasse aan; de term bepaalt op zichzelf niet het vezeltype, het harssysteem of de capaciteit van een specifieke uitvoering.
Een FRP-rotsanker is een composiet-wapeningselement dat deel uitmaakt van een ontworpen grond- of gesteenteondersteuningssysteem om stabilisatie te ondersteunen.
FRP is een klasse van vezelversterkte polymeercomposieten en geen universele materiaalformulering. De aanduiding geeft niet aan of glasvezel, basaltvezel of een ander vezeltype wordt gebruikt en legt evenmin de harschemie of het productieproces vast.
Controleer vóór specificatie het vezel- en harssysteem, de wapeningsgeometrie, het oppervlakteprofiel, de uiteinden en het productieproces in de documentatie van de gekozen productuitvoering. Deze kenmerken mogen niet uitsluitend uit de aanduiding FRP worden afgeleid.
FRP-rotsankers en verwante ankerelementen worden toegepast in ondersteuningssystemen waarin FRP-wapening is voorgeschreven. Relevante toepassingen zijn onder meer:
Beoordeel de wapening en de verankering en lastoverdracht als één geheel. De volgende informatie helpt om een specifieke uitvoering aan de projectvereisten te toetsen.
| Onderdeel | Wat moet worden bevestigd | Waarom dit van belang is |
|---|---|---|
| Ankergeometrie | Vereiste lengte, nominale diameter of doorsnede, oppervlakteprofiel, uiteinden en relevante accessoires. | Bepaalt de beoordeelde uitvoering en de geschiktheid voor de geplande boring en montage. |
| Mechanische eigenschappen | Geverifieerde gegevens over sterkte, stijfheid en ontwerpcapaciteit voor het gekozen product en de toepasselijke testomvang. | Ondersteunt de toetsing aan de vereiste belasting. Een waarde van een materiaalproefstuk is niet automatisch de capaciteit van een geïnstalleerd anker- en verankeringssysteem. |
| Verankering en lastoverdracht | Verankeringsmethode, boorgatgeometrie, inbeddings- of verankeringslengte, eisen aan grout of hars en waar relevant hechtings- of uittrekgegevens. | De lastoverdracht kan het systeemgedrag bepalen; alleen trekgegevens van de wapening beschrijven het geïnstalleerde systeem niet volledig. |
| Grond en montage | Relevante eigenschappen van gesteente of grond, grondwatercondities, boorbeperkingen en montageprocedure. | Verbindt de voorgestelde uitvoering met de locatiecondities en bouwmethode. |
| Gebruiksomgeving | Chemische samenstelling van grondwater, chemische blootstelling en temperatuur wanneer deze de materiaalkeuze beïnvloeden. | Geeft context voor de beoordeling van het materiaal in de bedoelde gebruiksomstandigheden. |
Verifieer de gekozen uitvoering aan de hand van productspecifieke informatie en de ontwerpgrondslag van het project. Ken geen sterkte-, verankeringscapaciteits- of prestatiegegevens toe als het bewijsmateriaal het betreffende product of de configuratie en de relevante omstandigheden niet dekt.
Een FRP-rotsanker mag niet uitsluitend op basis van de nominale diameter worden beschouwd als een directe één-op-éénvervanging voor een stalen anker. Vergelijk geverifieerde mechanische eigenschappen, stijfheid, verankerings- en hechtingsgedrag, verbindingen, montage-eisen en ontwerpcriteria. De juiste keuze hangt af van de ondersteuningsfunctie en de gegevens die beschikbaar zijn voor de specifieke uitvoeringen die worden vergeleken.
Beschrijf voor een bruikbare offerte de gewenste uitvoering en leveringsomvang. Relevante gegevens kunnen zijn:
Controleer bij het vergelijken van offertes of de aangeboden leveringsomvang vergelijkbaar is, inclusief verankeringsmaterialen en accessoires waar relevant. De offerte moet de geleverde uitvoering, inbegrepen onderdelen, leveringsomvang en toepasselijke commerciële voorwaarden vermelden.
De capaciteitsbeoordeling hangt af van de geverifieerde mechanische eigenschappen van de gekozen wapening, het verankerings- en lastoverdrachtsysteem, relevant hechtings- of uittrekgedrag, de grondcondities en de projectbelasting. Een materiaalsterktewaarde alleen bepaalt niet de capaciteit van het geïnstalleerde ondersteuningssysteem.
Een directe één-op-éénvervanging mag niet worden verondersteld. Vergelijk voor de concrete alternatieven de mechanische eigenschappen, stijfheid, verankeringsgedrag, verbindingen, montage-eisen en ontwerpcriteria.
Neem voor een projectspecifieke aanvraag contact op met HotFRP en vermeld de toepassing, vereiste ankergeometrie, ontwerpbelasting, grondcondities, beoogde verankeringsmethode, hoeveelheid en leveringsvereisten. De productuitvoering, onderbouwende gegevens en commerciële voorwaarden moeten voor de concrete aanvraag worden bevestigd.
Voor de bredere context van deze productfamilie, zie FRP-grondondersteuningssystemen.
