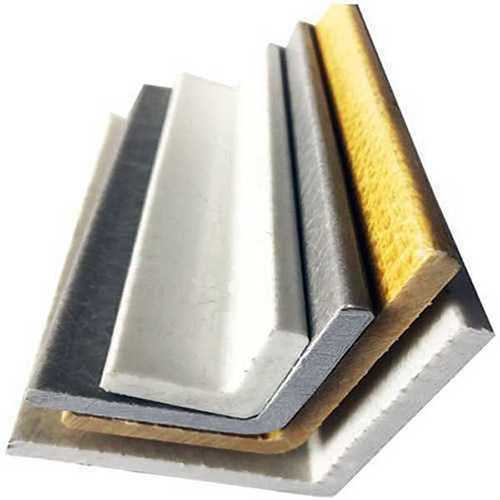

FRP Lアングル

FRP Lアングルの概要

FRP Lアングルとは？

FRP Lアングルは、2つの直交する脚部によってL字断面を形成するパルプトルージョン成形の構造用FRPプロファイルです。金属製ではない構造用アングルが必要な建築、産業設備、商業設備、船舶・海洋関連などで、フレーム、縁部、コーナー補強、支持部材として使用できます。

FRPアングルは、連続したガラス繊維強化材と熱硬化性樹脂マトリックスから構成されます。L字断面はパルプトルージョン工程で連続的に成形され、必要な断面形状と設計条件に応じて寸法を設定します。

主な製品情報

• 材質： ガラス繊維強化材＋熱硬化性樹脂マトリックス
• 製造方法： 加熱ダイを通してL字断面を連続成形するパルプトルージョン
• 断面： 2つの直交する脚部を持つL字断面。等辺・不等辺構成に対応
• 寸法： 脚長、肉厚、長さを設計条件に応じて設定
• 樹脂系： 使用環境と設計要件に応じて選択
• 電気的特性： FRPは一般に非導電性ですが、実際の特性は材料配合や表面状態によって異なります

材質と構造

本プロファイルはパルプトルージョンで製造します。連続ガラス繊維強化材と熱硬化性樹脂マトリックスを組み合わせ、加熱ダイを通して引き抜くことでL字断面を形成します。強化材が複合材の構造を形成し、樹脂マトリックスが繊維を結合して完成したプロファイルを形成します。

樹脂系は使用環境および設計条件に応じて選択できます。選択可能な樹脂系は構成によって異なり、化学物質への曝露、温度、火災性能に関する要件などを考慮します。

プロファイル形状は、必要な脚長、肉厚、長さ、構造配置によって決まります。取り付け方法や接合部の仕様に応じて、等辺・不等辺の構成を検討できます。

現場で切断または穴あけを行う場合、加工した端部では内部の強化材が露出します。露出部は、施工手順の一部として適合する樹脂系でシールする必要があります。

用途

FRPアングルは、フレーム、縁部、コーナー補強、支持部材などに非金属構造用プロファイルが必要な場合に一般的に使用されます。主な産業用途には次のようなものがあります。

• 建築フレームおよびコーナー補強
• 産業設備のフレームおよび支持構造
• 船舶・海洋および沿岸構造物
• 化学処理設備および排水処理エリア
• 温室および農業用構造物
• 複合パネルなどの縁部フレームおよび支持

用途への適合性は、プロファイル形状、接合方法、スパン、想定荷重、使用環境、選択する樹脂系によって異なります。

荷重容量

荷重容量は構成条件によって異なります。FRP Lアングルでは、主に次の要素を考慮します。

• 脚長および肉厚
• スパン長さおよび支持条件
• プロファイルの向きおよび荷重方向
• 繊維含有量および強化材の配置
• 樹脂系および使用温度
• 接合・固定方法

構造用途では、プロファイル寸法だけでなく、スパン、支持、接合、荷重、使用環境を含めた構成条件で評価する必要があります。

選定時の考慮事項

FRP Lアングルを設計・選定する際には、一般に次の条件を確認します。

• 脚長： 必要な断面形状と接合方法に応じて等辺または不等辺を選択します。
• 肉厚： 構造条件、スパン、荷重、接合部の仕様に応じて設定します。
• 樹脂系： 化学物質への曝露、温度、その他の使用環境を考慮して選択します。
• 接合部： ボルト接合、接着接合などの方法は構造配置に影響するため、プロファイルと合わせて検討します。
• 環境条件： 湿気、紫外線、化学物質、使用温度は材料や表面処理の選択に影響する場合があります。
• 長さと取り扱い： 必要長さは、輸送、搬送、切断、施工条件と合わせて検討します。

プロファイル寸法、スパン、支持条件、荷重、接合条件、使用環境を提示することで、必要なプロファイル構成をより具体的に設定できます。

技術仕様

以下はFRP Lアングルの主な構成項目です。具体的な寸法および特性は、選択するプロファイルと設計条件によって異なります。

よくある質問

FRP Lアングルは何に使用されますか？

構造フレーム、縁部、コーナー補強、設備支持など、非金属のL字プロファイルが必要な用途に使用されます。一般的な分野には、建築、産業設備、海洋構造物、水処理関連、農業用構造物があります。

FRP Lアングルはどのような材料で作られていますか？

連続ガラス繊維強化材と熱硬化性樹脂マトリックスで構成されます。樹脂系は使用環境と設計条件に応じて選択します。

FRP Lアングルはカスタムサイズにできますか？

脚長、肉厚、長さ、樹脂系、色は、製造可否を確認した上で設計条件に応じて設定できます。等辺・不等辺の構成も検討できます。

FRP Lアングルの荷重容量を決める要素は何ですか？

プロファイル形状、肉厚、スパン、支持条件、荷重方向、接合方法、強化材の配置、樹脂系、使用条件などが影響します。

FRP Lアングルは現場で切断や穴あけができますか？

はい。施工や加工のために現場で切断・穴あけを行うことができます。加工によって内部の強化材が露出した端部は、施工手順の一部として適合する樹脂系でシールする必要があります。

FRP Lアングルは金属製アングルの代わりに使用できますか？

FRPと金属では材料特性と構造挙動が異なります。選定時には、断面形状、荷重、スパン、接合方法、電気的要件、環境条件、材料系を合わせて検討します。

関連製品・システム部材

FRP Lアングルは、FRP構造用プロファイルシステムの一部として使用できます。関連製品には次のようなものがあります。

• 構造フレーム用FRP I形・チャンネル形プロファイル
• 歩行・作業面用FRPグレーチングおよびデッキ材
• プロファイル接合用のFRPブラケット、金具、固定部材

関連プロファイルの選定は、必要な構造配置と接合部仕様によって決まります。

エンジニアリング問い合わせ

構成条件に応じた評価を行うため、必要なFRP Lアングルについて次の設計条件をご提示ください。

• 必要な脚長および肉厚
• 必要なプロファイル長さ
• スパンおよび支持条件
• 想定荷重および荷重方向
• 接合・固定方法
• 化学物質への曝露および使用温度
• 紫外線曝露および屋外使用条件
• 必要に応じた火災性能要件
• 希望色および数量

これらの情報をもとに、用途に応じたプロファイル構成を設定します。
