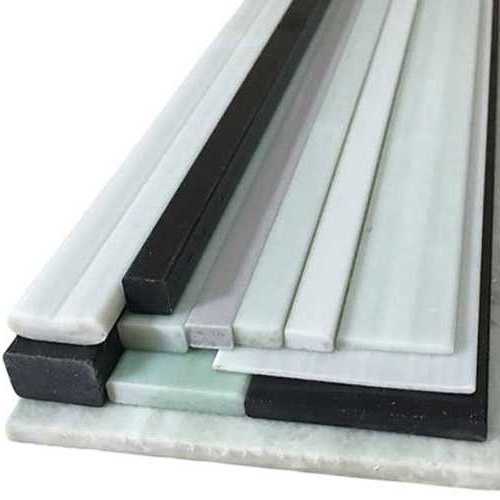

FRPフラットバーの概要
FRPフラットバーは、連続ガラス繊維と熱硬化性樹脂を組み合わせて引抜成形（Pultrusion）した、ソリッドな長方形断面のFRP/GRP平形材です。構造フレーム、補強、電気絶縁、各種製作部材などに使用され、腐食環境や電気的な非導電性を考慮する用途で選定されます。一般的な樹脂系にはポリエステルとビニルエステルがあり、寸法や性能は選択した仕様によって異なります。
FRPフラットバーとは？
FRPフラットバーは、引抜成形によって製造されるソリッドな長方形断面のFRP/GRPプロファイルです。連続ガラス繊維に熱硬化性樹脂を含浸させ、加熱した成形金型を通して連続的に引き抜くことで、一定の断面形状を持つ直線状のプロファイルを形成します。
FRPフラットバーは、腐食、湿気、電気絶縁などが設計上の考慮事項となる建築、産業、電気、製作分野で使用されます。切断、穴あけ、組立加工が可能ですが、最終的な適用性はプロファイル寸法、樹脂系、荷重条件、支持条件などによって異なります。
主な製品特性
- 材質：熱硬化性樹脂マトリックスに連続ガラス繊維を組み込んだ複合材
- 断面：ソリッドな長方形フラットプロファイル
- 製造方法：連続強化材を用いた引抜成形（Pultrusion）
- 樹脂系：製品仕様に応じたポリエステルまたはビニルエステル
- 寸法：複数の幅・厚さと各種長さに対応
- 表面仕上げ：仕様に応じて平滑またはテクスチャ表面を選択可能な場合があります
- 電気特性：選択したFRP仕様が適合する場合、非導電性の構造部材や絶縁関連用途に使用されます
材質と構造
FRPフラットバーは、連続ガラス繊維強化材と熱硬化性樹脂マトリックスを組み合わせて製造されます。ポリエステルまたはビニルエステルの樹脂系は、用途や使用環境に応じて選択されます。
化学物質への曝露がある用途では、樹脂系の選択が重要になる場合があります。適用性は、化学物質の種類、濃度、温度、曝露時間、選択した樹脂系などによって決まり、プロファイル形状だけでは判断できません。
プロファイルの幅、厚さ、繊維含有量、繊維配向も完成品の機械的挙動に影響します。そのため、荷重を伴う用途では、実際のプロファイル仕様と支持条件を考慮して適用性を評価する必要があります。
FRPフラットバーは、製品仕様に応じて異なる表面仕上げで供給できます。製作要件に応じて、標準寸法またはカスタム寸法・長さを検討できます。
代表的な用途
FRPフラットバーは、腐食、湿気、電気絶縁などが考慮事項となる産業・製作環境で一般的に使用されます。主な用途には以下があります。
- 建設：構造補強、支持部材、フレーム部品、組立構造
- 製造：治具、ガード、ブラケット、支持部品
- 電気：非導電性構造部材、支持部材、絶縁関連部品
- 上下水処理：湿潤環境で使用するブラケット、ガイド、支持部材、加工部品
- 輸送：腐食、湿気、部材重量の低減が考慮事項となる加工部品
選定時の考慮事項
FRPフラットバーの選定では、一般的に以下のプロジェクト条件を確認します。
- 樹脂系：環境条件や化学物質への曝露に応じてポリエステルまたはビニルエステルを検討します。
- プロファイル寸法：幅と厚さは、構造配置、スパン、荷重、支持条件に応じて選定します。
- 繊維構成：繊維含有量と配向はプロファイルの機械的挙動に影響します。
- 表面仕上げ：仕上げ条件は、加工、接着、取扱い、施工などの要件によって異なります。
- 電気的要件：電気用途や絶縁用途では、実際の電気条件に対して選択したFRP仕様の適合性を確認します。
- 環境条件：必要に応じて、化学物質の種類・濃度、温度、湿気、UV曝露、施工条件を考慮します。
技術仕様
以下の表は、製品の一般的な仕様範囲を示しています。正確な寸法、機械特性、環境条件への適用性は、選択したプロファイルおよび樹脂系によって異なります。
| 項目 | 一般的な範囲 / オプション | 備考 |
|---|---|---|
| 材質 | ガラス繊維強化プラスチック（FRP/GRP） | ガラス繊維強化材と熱硬化性樹脂マトリックス |
| 製造方法 | 引抜成形（Pultrusion） | 一定断面の連続したソリッドプロファイルを形成 |
| 断面 | ソリッド長方形フラットプロファイル | 幅と厚さは選択したプロファイルによって異なります |
| 樹脂系 | ポリエステルまたはビニルエステル | 用途環境および要求条件に応じて選択 |
| 表面仕上げ | 平滑またはテクスチャ、対応可能な仕様の場合 | 製品仕様によって異なります |
| 機械特性 | 仕様に依存 | プロファイル形状、繊維含有量、樹脂系、支持条件などに影響されます |
| 寸法 | 複数の幅、厚さ、長さオプション | 製作要件に応じて標準またはカスタム寸法を検討可能 |
特定用途の検討には、必要な幅、厚さ、長さ、荷重、スパン、環境条件およびその他の関連プロジェクト条件をご提示ください。
よくある質問
FRPフラットバーの耐荷重に影響する要因は何ですか？
荷重に対する適用性は、プロファイルの幅と厚さ、繊維構成、樹脂系、スパン、支持条件、作用荷重などによって異なります。そのため、選択した仕様は実際のプロジェクト条件に基づいて評価する必要があります。
FRPフラットバーは屋外で使用できますか？
FRPフラットバーは屋外用途に使用できますが、長期的な適用性は樹脂系、UV曝露、気象条件、表面保護の有無などによって異なります。仕様選定では実際の使用環境を考慮してください。
FRPフラットバーは電気絶縁用途に適していますか？
FRPフラットバーは、非導電性構造部材や絶縁関連用途で使用されています。具体的な電気用途では、要求される電気条件に対して選択したプロファイルと材料仕様を評価する必要があります。
FRPフラットバーは現場で切断・穴あけできますか？
FRPフラットバーは製造時または施工時に切断・穴あけできます。現場での加工では加工部の端部にガラス繊維が露出するため、用途上必要な場合は、露出部を適合する樹脂またはコーティングで適切に再シールし、端部の保護を維持できるようにします。
技術お問い合わせ
特定用途向けのFRPフラットバーを検討する際は、主な寸法条件と環境条件をご提示ください。
- 必要な幅と厚さ
- 必要な長さまたは切断長さ
- 想定荷重およびスパン条件
- 化学物質への曝露および温度条件
- 電気的要件または絶縁要件（該当する場合）
- 表面仕上げ要件
