ガラス繊維製ケーブルトレイ

ガラス繊維製ケーブルトレイの概要

ガラス繊維製ケーブルトレイとは？

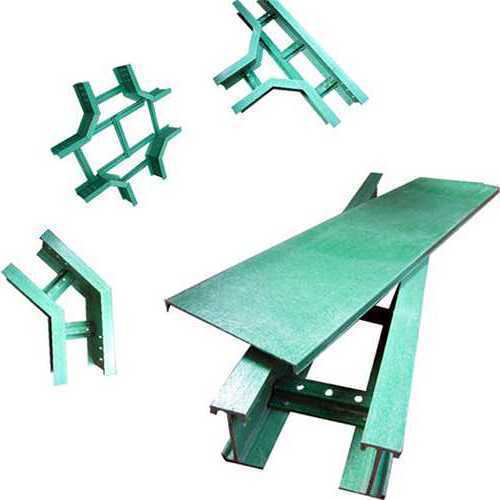

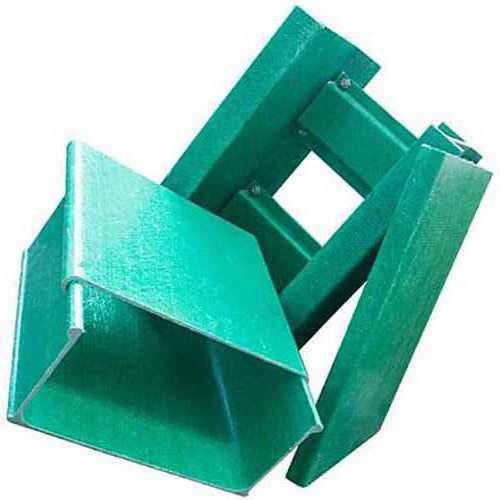

ガラス繊維製ケーブルトレイは、ガラス繊維強化プラスチック（FRP/GRP）プロファイルで構成された非金属製のケーブル支持部材です。腐食環境、電気絶縁、または軽量構造が重要となる産業設備で、ケーブルを支持し配線します。トレイシステムには、直線セクションと、エルボ、T字継手、立ち上がり、カバーなどの互換部品を組み合わせてケーブルルートを構成できます。FRPケーブルトレイ、GRPケーブルトレイ、複合ケーブルトレイ、パルトルージョン製ケーブルトレイとも呼ばれます。

主な製品情報

• 材料：ポリエステル樹脂とガラス繊維強化材。プロジェクト要件に応じて他の樹脂系を指定できます。
• トレイタイプ：ラダー型、ソリッドボトム型、パンチング型、チャンネル型。
• 製造方法：パルトルージョン成形したFRP構造プロファイルを組み立てたケーブルトレイセクション。
• 電気的特性：FRPは電気的に非導電性であり、ケーブル支持設計で電気絶縁を考慮する場合に使用できます。
• システム構成：直線セクション、エルボ、T字継手、立ち上がり、カバーなどの互換部品を必要なケーブルルートに応じて組み合わせできます。

材料と構造

主な構造部材はパルトルージョン成形によって製造されます。連続ガラス繊維強化材に熱硬化性樹脂を含浸させ、加熱ダイを通して引き抜くことで、均一なFRPプロファイルを形成します。その後、機械式ファスナーなどの適切な接続方法を用いて、ラダー型、ソリッドボトム型、パンチング型、またはチャンネル型のトレイ構成に組み立てることができます。

ガラス繊維製ケーブルトレイにはポリエステル樹脂が一般的に使用されますが、使用環境や化学物質への曝露条件に応じて、他の樹脂系を指定できます。

現場での切断や穴あけにより、加工端部にガラス繊維が露出する場合があります。設置条件に応じて必要な場合は、露出した切断端部を適合する樹脂または適切な端部シールシステムで封止してください。

主な用途

ガラス繊維製ケーブルトレイは、腐食環境、電気絶縁、または保守条件が重要となる産業環境で、ケーブルの支持および配線に一般的に使用されます。主な用途には以下があります。

• 化学処理設備：化学物質、蒸気、湿気にさらされる区域でのケーブル配線。
• オフショア石油・ガス：塩分を含む湿潤環境や屋外環境でのケーブル支持。
• 排水処理設備：継続的に湿潤または濡れた区域でのケーブル管理。
• 発電設備：電力、制御、通信ケーブルの支持および配線。
• 鉱山・トンネル設備：特定の環境条件を伴う産業設備での非金属ケーブル支持。
• 交通インフラ：橋梁、鉄道システム、その他の屋外インフラにおけるケーブル配線。

トレイの選定は、ケーブル配置、構造要件、環境曝露、設置条件によって異なります。

荷重容量

ガラス繊維製ケーブルトレイの荷重容量は、指定されたトレイ構成および設置条件によって異なります。主な変数には以下があります。

• ラダー型、ソリッドボトム型、パンチング型、チャンネル型などのトレイタイプ。
• トレイ幅および側壁高さ。
• 支持間隔。
• 樹脂系および温度条件。
• ケーブルの本数、配置、重量。

許容荷重およびたわみは、指定されたトレイ構成と設計条件に対して評価する必要があります。必要なトレイ寸法、ケーブル荷重、支持間隔が提示されれば、プロジェクト固有の荷重計算を準備できます。

選定時の検討事項

ガラス繊維製ケーブルトレイを選定する際には、プロジェクト要件に応じて以下の項目を検討します。

• トレイタイプ：ラダー型はケーブル配線用の開放構造を提供し、ソリッドボトム型は連続したケーブル支持を提供します。パンチング型やチャンネル型は、異なる設置レイアウトに対応する選択肢となります。
• 荷重条件：必要なトレイ構成を決定する際は、トレイ幅、側壁高さ、支持間隔、ケーブル配置、総ケーブル重量を考慮します。
• 樹脂系：ポリエステル樹脂が一般的に使用されます。化学曝露や使用環境によって異なる材料特性が必要な場合は、他の樹脂系を検討できます。
• 耐火性能：火災性能がプロジェクト要件となる場合は、製品選定時に適用される性能仕様を確認します。
• UV曝露：屋外設置では、樹脂系および表面仕上げの選定時に予想される日射曝露を考慮します。
• 設置条件：支持間隔、接続方法、現場加工、およびトレイ設置周辺の環境条件を考慮します。

技術仕様

ガラス繊維製ケーブルトレイの構成は、トレイタイプ、寸法、材料系、アクセサリー、プロジェクト要件に応じて指定できます。一般的な仕様項目には以下があります。

• 材料：ガラス繊維強化材と熱硬化性樹脂を使用したFRP/GRP。プロジェクト要件に応じて代替樹脂系を指定できます。
• トレイタイプ：ラダー型、ソリッドボトム型、パンチング型、チャンネル型。
• 寸法：幅、側壁高さ、セクション長さ、その他の寸法は、指定構成およびプロジェクト要件によって異なります。
• 構造構成：トレイ形状およびプロファイル寸法は、ケーブル荷重、支持間隔、設置条件を考慮して設定されます。
• アクセサリー：カバー、エルボ、T字継手、立ち上がり、クランプ、接続プレート、支持ブラケット。
• 使用温度：適用可能な使用温度範囲は、選択した樹脂系およびプロジェクト条件によって異なります。

プロジェクト固有の寸法または荷重情報については、必要なトレイタイプ、寸法、支持間隔、ケーブル荷重、環境条件を提示してください。

よくある質問

ガラス繊維製ケーブルトレイとは何ですか？

ガラス繊維製ケーブルトレイは、ガラス繊維強化プラスチック（FRP/GRP）で製造された非金属製ケーブル支持システムです。腐食環境、電気絶縁、または軽量構造が重要となる産業設備で、電気、制御、通信ケーブルの配線および支持に使用されます。

ガラス繊維製ケーブルトレイは電力ケーブルを支持できますか？

はい。ガラス繊維製ケーブルトレイは、電力、制御、通信ケーブル用の支持システムとして使用されます。必要な構成は、ケーブル重量、トレイ寸法、支持間隔、設置条件によって異なります。

どのような種類のガラス繊維製ケーブルトレイがありますか？

一般的な構成には、ラダー型、ソリッドボトム型、パンチング型、チャンネル型があります。適切な構成は、ケーブル配置、支持要件、換気条件、設置環境によって異なります。

ガラス繊維製ケーブルトレイは腐食環境に適していますか？

FRPケーブルトレイは腐食性のある産業環境で一般的に検討されます。これは、FRP材料系が従来の鋼製ケーブルトレイに見られる表面錆を生じないためです。特定の化学物質への曝露がある場合は、樹脂系の選定が重要です。

ガラス繊維製ケーブルトレイは屋外で使用できますか？

ガラス繊維製ケーブルトレイは屋外設備で使用できます。長期間の日射曝露や変化する環境条件に対しては、設置環境に応じて樹脂系および表面仕上げを選定する必要があります。

ガラス繊維製ケーブルトレイには塗装が必要ですか？

FRPケーブルトレイは、錆防止のための通常の金属塗装を必要としません。トレイ支持部、接続部、固定部品の点検は、通常の設置および保守作業に含めることができます。

ガラス繊維製ケーブルトレイはカスタマイズできますか？

トレイ寸法、構成、部品配置は、プロジェクト要件および生産能力に応じて指定できます。必要寸法、トレイタイプ、ケーブル荷重、支持間隔、設置条件を提示して技術確認を行えます。

関連製品・システム部品

ガラス繊維製ケーブルトレイは通常、ケーブル管理システムの一部として設置されます。関連部品には以下が含まれます。

• トレイ取付用FRP支持構造およびブラケット。
• ケーブルラダーおよび互換性のあるケーブル管理部品。
• ファスナーおよび接続プレート。
• トレイカバーおよび関連システム部品。

関連部品は、トレイ構成および設置要件に応じて選定できます。

技術データのお問い合わせ

技術データ、寸法情報、レイアウト計画、またはプロジェクト固有の構成確認については、必要なプロジェクト情報を提出してください。適切なケーブルトレイ構成を評価できます。

• 必要なトレイタイプおよび寸法
• ケーブルの種類、配置、総荷重
• 支持間隔および設置条件
• 化学物質への曝露および周囲温度範囲
• 屋内または屋外設置要件
• 材料または構成に関するプロジェクト固有の要件
