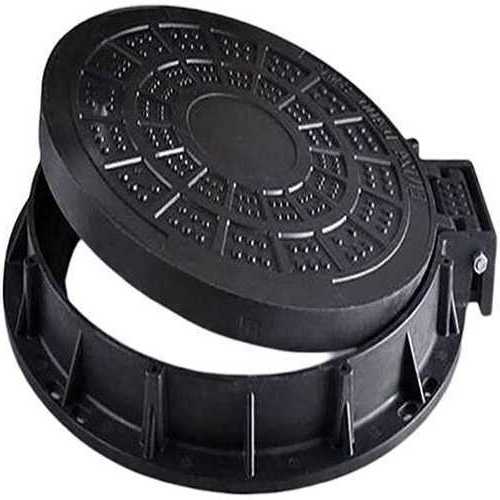

FRP製マンホール蓋の概要
FRP製マンホール蓋は、FRPマンホール蓋、GRPアクセスカバー、複合材製マンホール蓋とも呼ばれ、地下ユーティリティピット、ケーブルルート、排水設備などの開口部に使用するアクセスカバーです。ガラス繊維強化材を熱硬化性樹脂マトリクスに組み込んだ構造で、寸法、荷重区分、表面仕様、ロック仕様は設置条件に応じて設定します。構成は、蓋厚、補強設計、支持条件、必要な荷重区分などによって異なります。
FRP製マンホール蓋とは
FRP製マンホール蓋は、地下ユーティリティ設備、点検スペース、排水設備、サービスルートなどの開口部に使用するガラス繊維強化プラスチック（FRP/GRP）製のアクセスカバーです。指定された荷重条件に応じて、歩行用または車両通行を想定した構成を設定できます。主な選定要素は、寸法、荷重区分、補強設計、樹脂系、表面仕様、支持条件、ロック仕様などです。
主な製品情報
- 材料：熱硬化性樹脂マトリクスにガラス繊維強化材を使用
- 用途：地下ユーティリティ設備、点検開口部、サービスルート用のアクセスカバー
- 形状：円形、角形、長方形
- 表面仕様：テクスチャー、フラット、通気タイプなど
- 仕様対応：寸法、荷重区分、樹脂系、ロック仕様はプロジェクト条件に応じて設定
- 電気特性：FRPは一般に非導電性ですが、電気特性は材料配合や表面状態によって異なる場合があります
材料と構造
蓋本体は、熱硬化性樹脂マトリクスにガラス繊維強化材を組み込んだ構造です。構造仕様は、必要寸法、荷重区分、補強設計、支持条件、想定される使用環境を考慮して設定します。
樹脂系には一般用途向けのポリエステルや、より高い耐薬品性が必要な用途向けのビニルエステルがあります。屋外暴露に対してはUV安定化樹脂を指定できます。環境条件や防火性能などにプロジェクト固有の要求がある場合は、その要求に応じて樹脂系と蓋構成を設定します。
現場で切断や穴あけを行うと複合材の端部が露出するため、適合する樹脂または保護コーティングによる端部シールを行う必要があります。複数の薬品、温度サイクル、その他の複合条件を含む環境では、実際のプロジェクト条件に基づいて材料選定を評価する必要があります。
用途
FRP製マンホール蓋は、複合材構造、耐食性、軽量性、または非導電性が設置条件に関係する自治体、ユーティリティ、産業分野で使用されています。一般的な用途には次のようなものがあります。
- 上水・配水ネットワーク
- 通信設備および光ファイバーケーブルルート
- 地下電力ケーブルピット
- 下水・排水設備の点検ピット
- 化学プロセス設備および産業施設
- 歩道、サービスエリア、その他のユーティリティアクセス箇所
これらはFRPおよび複合材製アクセスカバーの一般的な用途です。最終的な構成は、開口寸法、想定交通、支持条件、環境暴露、必要な荷重区分などによって異なります。
荷重条件
FRP製マンホール蓋の荷重条件は、指定された構成と設置条件によって異なります。主な設計要素には次のものがあります。
- 蓋厚および補強設計
- 支持フレームの形状および支持条件
- 樹脂系および使用温度
- 必要な荷重区分
- 想定される交通の種類と頻度
荷重条件は、蓋寸法、支持条件、想定交通条件と合わせて設定し、蓋の構成を一体として評価できるようにすることが重要です。
選定時の考慮事項
FRP製マンホール蓋を仕様化する際は、次の要素を組み合わせて構成を決定します。
- 荷重区分：想定交通および設置条件に応じて設定
- 開口寸法：ユーティリティピットの開口および必要なアクセス範囲に応じて設定
- 蓋構造：蓋厚と補強設計は荷重条件および支持条件に関連
- 樹脂系：薬品暴露、屋外条件、温度などの使用条件に応じて選定
- 表面仕様：設置環境に応じてテクスチャーなどを設定
- ロック機構：アクセス管理や追加の施錠が必要な場合に設定
- 形状：フレームおよび設置条件に応じて円形、角形、長方形から選択
技術仕様
FRP製マンホール蓋は、必要な開口部、交通条件、支持条件、表面仕様、環境暴露などに応じて構成します。
| 項目 | 構成 |
|---|---|
| 材料 | ガラス繊維強化プラスチック（FRP/GRP） |
| 形状 | 円形、角形、長方形 |
| 開口寸法 | ピット開口およびアクセス要件に応じて設定 |
| 荷重区分 | 想定交通および設置条件に応じて設定 |
| 表面仕様 | テクスチャー、フラット、通気タイプ |
| 樹脂系 | 環境条件および使用条件に応じて選定 |
| 色 | 指定樹脂および生産条件に応じて対応 |
| ロック | アクセスおよびセキュリティ条件に応じたロック仕様 |
| 屋外暴露 | 必要に応じてUV安定化樹脂を指定可能 |
よくある質問
FRP製マンホール蓋の荷重条件はどのように決まりますか？
蓋厚、補強設計、支持条件、必要な荷重区分、想定交通などによって決まります。構成を定める際には、これらの要素をまとめて検討します。
FRP製マンホール蓋は化学環境で使用できますか？
化学暴露が使用条件の一部となる環境向けに構成できます。樹脂選定では、対象となる薬品、濃度、温度、暴露時間、その他のプロジェクト条件を考慮する必要があります。
FRP製マンホール蓋は電気設備や通信設備のピットに使用できますか？
FRPは一般に非導電性であり、電気設備や通信インフラのアクセスカバーに使用されています。プロジェクトに固有の電気特性要求がある場合は、それを蓋構成と合わせて設定します。
FRP製マンホール蓋にはどのような形状がありますか？
フレーム形状、開口寸法、設置条件に応じて円形、角形、長方形を設定できます。
FRP製マンホール蓋の仕様決定にはどのような情報が必要ですか？
主な情報は、開口寸法、必要形状、想定交通、荷重区分、支持条件、環境暴露、表面仕様、ロック仕様です。必要に応じて薬品暴露と使用温度も指定します。
関連製品・システム部材
FRP製マンホール蓋は、地下ユーティリティアクセスシステムの一部として使用できます。関連部材には次のようなものがあります。
- FRP製トレンチカバーおよびケーブル保護パネル
- 蓋設置用の支持フレームおよび受け部材
- ロック金具およびアクセス管理部材
技術問い合わせ
特定構成について問い合わせる場合は、実際の用途に合わせて評価できるよう、主な設置条件と使用条件をご提示ください。
- 開口寸法および必要形状
- 想定交通および必要な荷重区分
- 支持フレームおよび支持条件
- 薬品暴露および周囲温度範囲
- 屋外またはUV暴露条件
- 表面仕様
- ロック機構の要求事項（ある場合）
