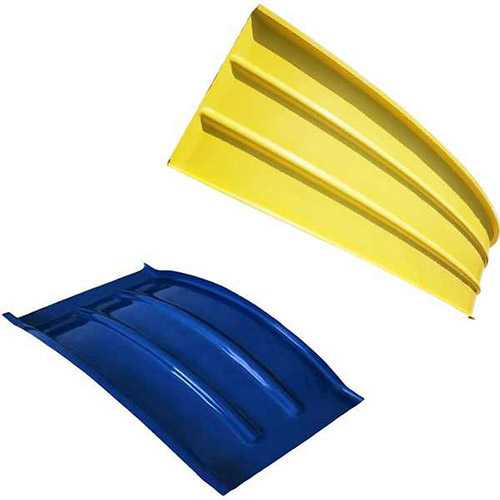

Cappa di aspirazione in PRFV
Le cappe di aspirazione in PRFV, note anche come cappe di estrazione FRP, cappe di aspirazione in PRFV o cappe per aspirazione localizzata, sono componenti di captazione alla fonte collegati a un sistema di estrazione per allontanare fumi, vapori o polveri da un'area di lavoro. Sono realizzate con rinforzo in fibra di vetro incorporato in una matrice di resina termoindurente. Le applicazioni tipiche comprendono processi chimici, galvanica, laboratori, trattamento delle acque reflue e aspirazione localizzata industriale.
Una cappa di aspirazione in PRFV è un componente di captazione alla fonte in materiale plastico rinforzato con fibra di vetro (PRFV/FRP), collegato a un sistema di estrazione per allontanare l’aria contaminata da un’area di lavoro. Costituisce il punto di captazione di un sistema di aspirazione localizzata e convoglia fumi, vapori o polveri nei condotti collegati.
Le cappe di aspirazione in PRFV possono essere fornite con collegamenti flangiati o collegamenti diretti al condotto. Dimensioni, spessore delle pareti, interfacce di collegamento e configurazioni di montaggio possono essere definiti in base ai requisiti del progetto.
Il corpo della cappa è realizzato con rinforzo in fibra di vetro combinato con una matrice di resina termoindurente. I sistemi di resina poliestere e vinilestere possono essere considerati in funzione dell’esposizione chimica, della temperatura di esercizio e delle altre condizioni di progetto.
La cappa può essere configurata con superfici interne lisce e, quando specificato, con gel coat opzionale. I dettagli di collegamento e montaggio vengono definiti in funzione delle condotte associate e della disposizione dell’installazione.
Per applicazioni con fumi corrosivi, la selezione della resina deve basarsi sul flusso chimico reale, sulla concentrazione, sulla temperatura, sulle condizioni di esposizione e sulla progettazione del sistema di ventilazione, anziché sul solo materiale della cappa.
Le cappe di aspirazione in PRFV vengono utilizzate come componenti di aspirazione localizzata e captazione alla fonte nei sistemi di ventilazione. Gli ambienti applicativi tipici comprendono:
La configurazione deve essere considerata in relazione al tipo e alla concentrazione del contaminante, alla portata d’aria richiesta, allo spazio disponibile, all’esposizione chimica, alla disposizione dei condotti e alle condizioni di installazione.
Nella scelta di una cappa di aspirazione in PRFV devono essere considerate le variabili che ne influenzano la configurazione e l’integrazione nel sistema di ventilazione:
La tabella seguente riassume gli attributi generali del prodotto. Dimensioni specifiche, dettagli costruttivi e requisiti di progetto dipendono dalla configurazione selezionata e dalle condizioni di installazione.
| Caratteristica | Ambito / Opzioni Tipiche | Note |
|---|---|---|
| Materiale | Plastica Rinforzata con Fibra di Vetro (PRFV/FRP) | Matrice di resina termoindurente; selezione della resina in base alle condizioni applicative |
| Sistema di resina | Poliestere o vinilestere | Selezionato in funzione dell’esposizione chimica e delle condizioni operative |
| Configurazione superficiale | Superficie interna liscia; gel coat opzionale quando specificato | Dipendente dalla configurazione |
| Interfaccia di collegamento | Collegamento flangiato o diretto al condotto | Dettagli configurabili per il sistema di condotti |
| Montaggio | A parete, a soffitto o su apparecchiatura | Dettagli in funzione del layout di installazione |
| Personalizzazione | Dimensioni, spessore delle pareti, tipo di collegamento, dettagli di montaggio | Configurata secondo i requisiti del progetto |
La portata d’aria, la configurazione di captazione, la perdita di carico o la compatibilità chimica specifiche del progetto devono essere valutate sulla base delle condizioni operative effettive e della configurazione del sistema di ventilazione.
Le cappe di aspirazione in PRFV possono essere configurate per applicazioni che coinvolgono fumi corrosivi o vapori chimici. La selezione della resina deve basarsi sull’esposizione chimica effettiva, sulla concentrazione, sulla temperatura di esercizio e sulle altre condizioni del progetto.
Le interfacce di collegamento e le dimensioni della cappa possono essere configurate per diverse disposizioni dei condotti. Le dimensioni finali e i dettagli di collegamento vengono definiti in base ai requisiti di installazione.
Le informazioni utili comprendono il tipo e la concentrazione del contaminante, la portata d’aria richiesta o disponibile, la dimensione del condotto, la posizione della cappa, lo spazio disponibile, la temperatura di esercizio, l’esposizione chimica e le dimensioni o i disegni richiesti.
L’ispezione periodica può comprendere il corpo della cappa, le interfacce di collegamento, i punti di montaggio e le superfici esposte. La frequenza delle ispezioni dipende dall’esposizione chimica, dalle condizioni operative, dall’ambiente di installazione e dalle pratiche di manutenzione del sito.
Per una verifica della configurazione, la selezione della resina, informazioni tecniche specifiche del progetto o un preventivo, inviare le condizioni operative e di installazione pertinenti insieme alla richiesta.
