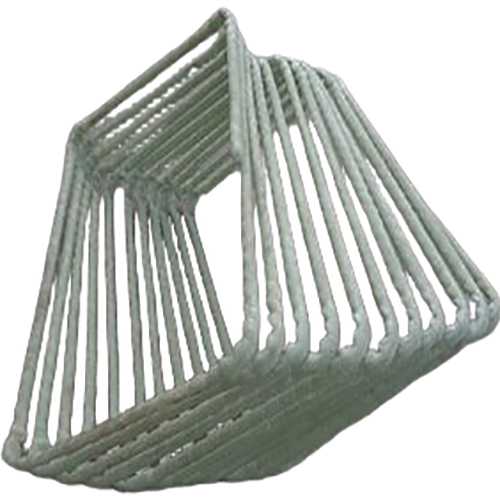

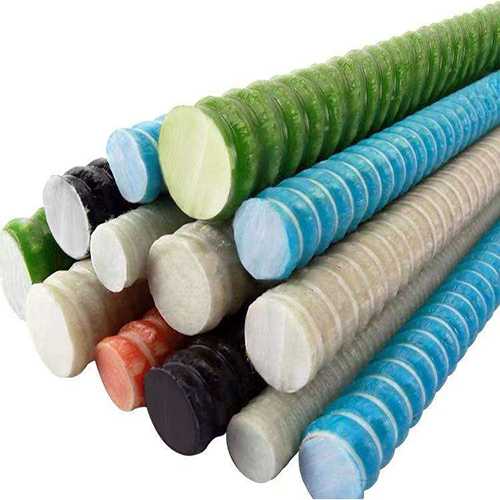

Panoramica delle barre d’armatura in GFRPLa barra d’armatura in FRP, chiamata anche barra GFRP o barra in fibra di vetro, è una barra non metallica utilizzata per armare il calcestruzzo. Combina fibre... Leggi Di Più
La barra d’armatura in FRP, chiamata anche barra GFRP o barra in fibra di vetro, è una barra non metallica utilizzata per armare il calcestruzzo. Combina fibre continue di vetro con una matrice di resina termoindurente. La produzione avviene comunemente per pultrusione; nervature o una finitura sabbiata possono essere impiegate per sviluppare aderenza al calcestruzzo. Le proprietà e l’idoneità dipendono dalla geometria della barra, dai materiali compositi, dal profilo superficiale e dai requisiti del progetto.
Che cos’è una barra d’armatura in GFRP?
In questa categoria di prodotti, le barre in GFRP sono barre in polimero rinforzato con fibra di vetro destinate ad applicazioni in calcestruzzo.
Caratteristiche principali del prodotto
Materiale: Fibre continue di vetro incorporate in una matrice di resina termoindurente.
Processo di produzione: La pultrusione è comunemente utilizzata per formare barre composite continue con fibre orientate principalmente lungo la barra.
Superficie: Le superfici nervate o con finitura sabbiata possono favorire l’aderenza al calcestruzzo; la finitura disponibile va confermata per il prodotto selezionato.
Funzione del prodotto: Rinforzo non metallico per strutture in calcestruzzo.
Materiali e produzione
In un tipico processo di pultrusione, i roving continui di fibra di vetro vengono impregnati di resina e tirati attraverso una matrice di formatura, dove il composito assume la forma finale e la resina polimerizza. Le fibre sono orientate principalmente lungo l’asse della barra e forniscono il rinforzo principale in quella direzione.
La matrice di resina lega le fibre formando una barra composita. La geometria superficiale o una finitura sabbiata possono migliorare l’interazione meccanica con il calcestruzzo circostante. Per valutare una configurazione specifica, occorre considerare insieme il sistema di resina, l’architettura delle fibre, la geometria della barra e il trattamento superficiale.
Applicazioni
Gli ingegneri possono valutare le barre in GFRP per strutture in calcestruzzo in cui sia richiesto un rinforzo non metallico o in cui la corrosione dell’armatura metallica rappresenti un fattore importante di progetto. I possibili contesti applicativi includono:
Strutture in calcestruzzo marine e costiere, tra cui muri di protezione, moli e impalcati di ponti.
Impianti di trattamento dell’acqua e delle acque reflue.
Impianti di trattamento chimico e strutture di contenimento.
Impianti di produzione di energia e sottostazioni in cui un rinforzo non metallico possa essere pertinente.
Infrastrutture di trasporto esposte a sali disgelanti.
Strutture sotterranee e rivestimenti di gallerie.
L’idoneità per una specifica applicazione deve essere valutata rispetto alle effettive condizioni di esposizione, al progetto strutturale e alle proprietà della configurazione di barra selezionata.
Criteri di selezione
La scelta delle barre in GFRP dovrebbe basarsi sul progetto e sulle proprietà della specifica configurazione del prodotto. Tra i fattori pertinenti rientrano:
Diametro della barra e proprietà a trazione richieste dal progetto strutturale.
Modulo di elasticità e requisiti di rigidezza dell’elemento in calcestruzzo.
Sistema di resina ed esposizione prevista a umidità, sostanze chimiche e temperatura.
Profilo superficiale e requisiti di aderenza tra barra e calcestruzzo.
Copriferro, lunghezza di ancoraggio, disposizione delle armature e condizioni di posa secondo il metodo di progetto applicabile.
Carichi sostenuti o ciclici e altre condizioni di esercizio specifiche del progetto.
Le barre in GFRP non si comportano esattamente come l’armatura in acciaio. Devono essere specificate nell’ambito di un adeguato processo di progettazione strutturale, non come sostituzione automatica uno a uno.
Caratteristiche tecniche
La tabella seguente riassume le caratteristiche generali delle barre in polimero rinforzato con fibra di vetro. Non sostituisce i dati tecnici applicabili a una specifica configurazione del prodotto.
Caratteristiche tecniche — Barra d’armatura in GFRP per calcestruzzo
Caratteristica
Descrizione
Tipo di materiale
Polimero rinforzato con fibra di vetro (GFRP).
Rinforzo
Fibre continue di vetro, orientate principalmente lungo la barra.
Matrice di resina
Resina polimerica termoindurente; il sistema specifico dipende dalla configurazione del prodotto.
Processo di produzione
La pultrusione è un processo comunemente usato per barre composite continue.
Superficie
Possono essere utilizzate superfici nervate o sabbiate; confermare la finitura del prodotto selezionato.
Diametro della barra
Da specificare in base alla gamma disponibile e ai requisiti del progetto strutturale.
Proprietà a trazione
Dipendono dal sistema di fibre e resina, dalla geometria della barra e dalla configurazione del prodotto. Per il calcolo utilizzare i dati pertinenti al prodotto.
Modulo di elasticità
Dipende dal sistema composito e dall’architettura delle fibre; utilizzare valori verificati per i calcoli strutturali.
Caratteristiche elettriche e magnetiche
Il GFRP è non metallico. L’idoneità per impianti sensibili dal punto di vista elettrico o magnetico va verificata rispetto ai requisiti di progetto e alle informazioni applicabili del prodotto.
Domande frequenti
Le barre in GFRP possono sostituire l’armatura in acciaio?
Le barre in GFRP sono un’opzione per armare il calcestruzzo, ma rigidezza, comportamento a trazione, aderenza e criteri di progetto differiscono da quelli dell’acciaio. La disposizione dell’armatura e il dimensionamento dell’elemento devono essere verificati per il prodotto selezionato, senza presumere una sostituzione diretta uno a uno.
Le barre in GFRP aderiscono al calcestruzzo?
L’aderenza dipende dal profilo e dalla geometria della barra, dalle proprietà del calcestruzzo e dalle condizioni di posa. Superfici nervate o sabbiate possono favorire l’aderenza. Il progetto dovrebbe utilizzare informazioni appropriate per la barra e il progetto selezionati.
Le barre in GFRP possono essere valutate per ambienti elettrici o magnetici?
Il GFRP è non metallico e non presenta lo stesso comportamento elettrico e magnetico dell’armatura in acciaio. Per impianti sensibili, verificare che il prodotto scelto e il progetto strutturale soddisfino i requisiti del progetto.
È possibile tagliare le barre in GFRP in cantiere?
I requisiti di taglio dipendono dal prodotto e dalle istruzioni di installazione. Utilizzare attrezzature idonee, sistemi di controllo delle polveri e dispositivi di protezione individuale, poiché il taglio di barre composite può generare polvere contenente particelle di fibre e resina. Seguire le istruzioni del fornitore per il prodotto selezionato.
Le barre in GFRP arrugginiscono?
Il GFRP è non metallico e non arrugginisce come l’acciaio. Le prestazioni a lungo termine dipendono comunque dal sistema composito, dalle condizioni di esposizione, dal progetto strutturale e dalla posa.
Richiesta tecnica
Per valutare le barre in GFRP per un progetto, comunicare i requisiti che incidono sulla scelta del prodotto:
Diametro e lunghezza richiesti della barra.
Requisiti strutturali di resistenza a trazione e rigidezza oppure la specifica di progetto pertinente.
Copriferro, disposizione delle armature e requisiti di ancoraggio.
Condizioni di esposizione previste, tra cui umidità, sostanze chimiche e temperatura.
Quantità stimata e tempi di consegna richiesti.
Le opzioni del prodotto e le informazioni tecniche devono essere confermate rispetto ai requisiti specifici del progetto e alla documentazione applicabile.
