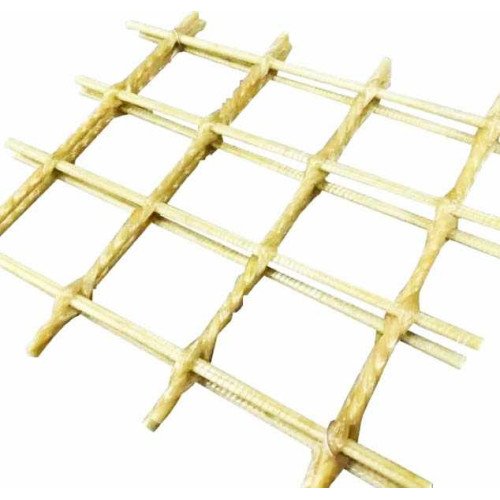

FRP प्रबलन जाल मिश्रित सामग्री से बने प्रबलन तत्वों का ग्रिड है, जिसे परियोजना के लिए डिज़ाइन की गई प्रबलन व्यवस्था के हिस्से के रूप में कंक्रीट में शामिल करने के लिए बनाया जाता है। इसकी संरचनात्मक भू... और पढ़ें
FRP प्रबलन जाल मिश्रित सामग्री से बने प्रबलन तत्वों का ग्रिड है, जिसे परियोजना के लिए डिज़ाइन की गई प्रबलन व्यवस्था के हिस्से के रूप में कंक्रीट में शामिल करने के लिए बनाया जाता है। इसकी संरचनात्मक भूमिका जाल के विन्यास, दस्तावेज़ित उत्पाद गुणों, परियोजना की डिज़ाइन आवश्यकताओं और स्थापना के विवरण पर निर्भर करती है। केवल ग्रिड का आकार समान होने से स्टील जाल के साथ संरचनात्मक समकक्षता या किसी विशिष्ट संरचना के लिए उपयुक्तता सिद्ध नहीं होती।
उत्पाद की पहचान और विन्यास
FRP प्रबलन जाल कंक्रीट के प्रबलन के लिए है। यह चलने, काम करने या पहुँच की सतह बनाने वाली FRP ग्रेटिंग तथा प्लास्टर या इन्सुलेशन में उपयोग होने वाले फाइबरग्लास जाल से अलग है। इन उत्पादों का ग्रिड जैसा रूप मिल सकता है, लेकिन उनके कार्य और चयन मानदंड अलग हैं।
आवश्यकता तय करने के लिए जाल का खुलाव और अंतर, प्रबलन तत्वों के आयाम, ग्रिड की बनावट, सामग्री का नाम और कुल आयाम निर्दिष्ट करें। वास्तविक बनावट और उपलब्ध विन्यास की पुष्टि माँगे गए विशिष्ट उत्पाद के लिए करनी चाहिए; किसी दूसरे FRP प्रबलन उत्पाद के गुण या आपूर्ति विकल्प स्वतः इस जाल पर लागू नहीं माने जाने चाहिए।
कंक्रीट निर्माण में उपयोग
जहाँ कंक्रीट परियोजना में गैर-धात्विक प्रबलन प्रणाली निर्दिष्ट हो, वहाँ FRP प्रबलन जाल पर विचार किया जा सकता है। इसमें वे परियोजनाएँ भी शामिल हो सकती हैं जहाँ पारंपरिक स्टील प्रबलन का क्षरण डिज़ाइन का एक कारक हो। ये स्थितियाँ सामग्री चयन का संदर्भ देती हैं, लेकिन यह सिद्ध नहीं करतीं कि FRP जाल का हर विन्यास किसी विशेष वातावरण या संरचना के लिए उपयुक्त है।
उपयुक्तता निर्धारित संरचनात्मक कार्य, डिज़ाइन भार, कंक्रीट प्रणाली, वातावरण के संपर्क की स्थितियों, चुने गए जाल के दस्तावेज़ित गुणों और स्थापना आवश्यकताओं पर निर्भर करती है। प्रस्तावित विन्यास का मूल्यांकन संबंधित परियोजना की आवश्यकताओं के अनुसार होना चाहिए, न कि केवल इसलिए कि समान वातावरणों में FRP प्रबलन का उपयोग होता है।
जाल की ज्यामिति और विन्यास संबंधी आवश्यकताएँ
नीचे दी गई जानकारी आवश्यक विन्यास को परिभाषित करने और उन उत्पाद-विशिष्ट गुणों की पहचान करने में मदद करती है जिनकी जाँच आवश्यक है।
चयन का विषय
निर्दिष्ट की जाने वाली जानकारी
क्या जाँचना है
जाल का खुलाव और अंतर
दोनों दिशाओं में आवश्यक साफ खुलाव और केंद्र-से-केंद्र दूरी।
प्रबलन चित्रों और कंक्रीट डालने की आवश्यकताओं के साथ संगति।
प्रबलन तत्वों के आयाम
प्रत्येक तत्व का आवश्यक व्यास या अनुप्रस्थ-काट आयाम।
प्रस्तावित जाल विन्यास के दस्तावेज़ित गुणों के साथ अनुकूलता।
ग्रिड की बनावट और प्रतिच्छेदन
आवश्यक ग्रिड व्यवस्था तथा संबंधित जोड़ या प्रतिच्छेदन विवरण।
विचाराधीन विन्यास की वास्तविक बनावट और जोड़ने की विधि।
सामग्री का नाम
निर्दिष्ट फाइबर प्रकार और, जहाँ प्रासंगिक हो, रेज़िन प्रणाली।
विशिष्ट जाल के लिए दस्तावेज़ित सामग्री संरचना।
कुल आयाम और आपूर्ति रूप
आवश्यक कुल आयाम तथा संभालने या वितरण की आवश्यकताएँ।
क्या इस विन्यास के लिए माँगे गए आयाम और आपूर्ति रूप उपलब्ध हैं।
यांत्रिक गुण
तनन गुण, कठोरता, बंधन विशेषताएँ और संरचनात्मक डिज़ाइन के लिए आवश्यक अन्य मान।
उत्पाद-विशिष्ट आँकड़े, लागू परीक्षण विधियाँ और सहायक जानकारी का दायरा।
पर्यावरणीय संपर्क और सेवा स्थितियाँ
नमी, क्लोराइड, रसायन, तापमान और अन्य संबंधित पर्यावरणीय स्थितियाँ।
क्या उपलब्ध उत्पाद जानकारी अपेक्षित संपर्क और सेवा स्थितियों को संबोधित करती है।
यह तालिका उन जानकारियों को सूचीबद्ध करती है जिन्हें विनिर्देश तय करते समय निर्धारित किया जाना चाहिए। यह मानक आयामों, उपलब्ध विकल्पों, परीक्षण किए गए प्रदर्शन या पुष्टि की गई आपूर्ति क्षमता का दावा नहीं है।

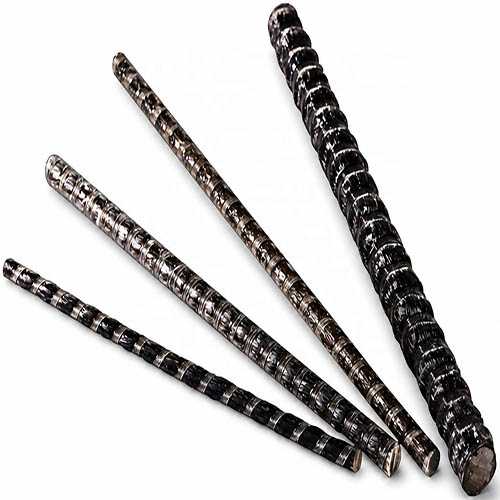

सामग्री का चयन: GFRP और BFRP
ग्लास फाइबर-प्रबलित पॉलिमर (GFRP) और बेसाल्ट फाइबर-प्रबलित पॉलिमर (BFRP) पॉलिमर कंपोजिट में अलग-अलग प्रबलन तंतुओं का उपयोग करते हैं। FRP प्रबलन की व्यापक श्रेणी में दोनों प्रकार के तंतुओं वाले उत्पाद शामिल हैं, लेकिन इससे यह पुष्टि नहीं होती कि जाल का हर विन्यास दोनों सामग्रियों में उपलब्ध है।
इस जाल के लिए, संरचनात्मक डिज़ाइन में उत्पाद गुणों का उपयोग करने से पहले निर्दिष्ट फाइबर प्रकार और सामग्री प्रणाली की पुष्टि करें। किसी अन्य फाइबर प्रकार, रेज़िन प्रणाली या अलग FRP उत्पाद रूप के आँकड़ों को उस विन्यास के समर्थन में प्रमाण के बिना चुने गए जाल पर लागू नहीं करना चाहिए।
संरचनात्मक डिज़ाइन और स्टील जाल से तुलना
FRP प्रबलन पारंपरिक स्टील प्रबलन जैसा तन्य लचीला यील्ड व्यवहार नहीं दिखाता। इसलिए कठोरता, विकृति, बंधन व्यवहार और संरचनात्मक प्रतिक्रिया के अंतर को चुने गए FRP प्रबलन के अनुरूप डिज़ाइन पद्धति से ध्यान में रखना चाहिए।
जाल के खुलाव, तत्वों के आयाम या कुल आकार समान होने से FRP और स्टील जाल की संरचनात्मक समकक्षता सिद्ध नहीं होती। किसी प्रस्तावित प्रतिस्थापन का मूल्यांकन आवश्यक संरचनात्मक कार्य, डिज़ाइन भार, सेवा-योग्यता आवश्यकताओं, दस्तावेज़ित उत्पाद गुणों और लागू डिज़ाइन प्रावधानों के आधार पर किया जाना चाहिए। केवल ज्यामिति के आधार पर सीधे एक-के-बदले-एक प्रतिस्थापन उचित नहीं ठहरता।
स्थापना के विवरण परियोजना डिज़ाइन के दौरान तय किए जाने चाहिए। परियोजना के अनुसार इनमें प्रबलन की स्थिति, कंक्रीट कवर, ओवरलैप, एंकरिंग, अन्य प्रबलन के साथ कनेक्शन और कंक्रीट डालने के क्रम के साथ समन्वय शामिल हो सकते हैं। आवश्यक विवरण परियोजना डिज़ाइन और चुने गए जाल विन्यास पर निर्भर करते हैं।
अक्सर पूछे जाने वाले प्रश्न
क्या FRP प्रबलन जाल और FRP ग्रेटिंग एक ही उत्पाद हैं?
नहीं। FRP प्रबलन जाल को कंक्रीट की प्रबलन व्यवस्था में शामिल करने के लिए बनाया जाता है। FRP ग्रेटिंग चलने, काम करने या पहुँच की सतह बनाती है। दोनों के कार्य और चयन मानदंड अलग हैं।
क्या हर जाल विन्यास GFRP और BFRP दोनों रूपों में उपलब्ध है?
ऐसा मानकर नहीं चलना चाहिए। FRP प्रबलन की व्यापक श्रेणी में GFRP और BFRP उत्पाद शामिल हैं, लेकिन किसी विशेष जाल विन्यास के लिए फाइबर प्रकार और उपलब्धता की पुष्टि विशिष्ट आवश्यकता के अनुसार करनी चाहिए।
उत्पाद संबंधी पूछताछ
जानकारी या मूल्य-प्रस्ताव के अनुरोध में इच्छित उपयोग, आवश्यक जाल खुलाव और अंतर, प्रबलन तत्वों के आयाम, कुल आयाम, जहाँ लागू हो वहाँ निर्दिष्ट फाइबर प्रकार, संबंधित संरचनात्मक आवश्यकताएँ, संपर्क/पर्यावरण की स्थितियाँ, मात्रा और वितरण स्थान दें। परियोजना के चित्र या विनिर्देश आवश्यक विन्यास निर्धारित करने और जाँचे जाने वाले उत्पाद गुणों की पहचान करने में मदद कर सकते हैं।
