फाइबरग्लास पल्ट्रूडेड बार ग्रेटिंग

फाइबरग्लास पल्ट्रूडेड बार ग्रेटिंग का परिचय

फाइबरग्लास पल्ट्रूडेड बार ग्रेटिंग क्या है?

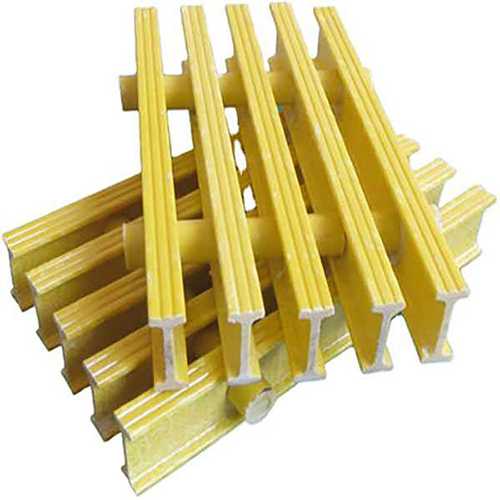

फाइबरग्लास पल्ट्रूडेड बार ग्रेटिंग एक लोड-बेयरिंग ग्रेटिंग पैनल है जिसे नियमित पैटर्न में व्यवस्थित पल्ट्रूडेड FRP बार से असेंबल किया जाता है। बेयरिंग बार मुख्य लोड को वहन करते हैं, जबकि क्रॉस बार पैनल के घटकों को जोड़कर एक कठोर ग्रेटिंग संरचना बनाते हैं। मोल्डेड ग्रेटिंग की तुलना में पल्ट्रूडेड ग्रेटिंग में अलग सुदृढ़ीकरण संरचना होती है, जिसमें निरंतर सुदृढ़ीकरण मुख्यतः बेयरिंग बार की दिशा में होता है। इसलिए बार की ज्यामिति, स्पैन, सपोर्ट स्पेसिंग और लोड ग्रेटिंग कॉन्फ़िगरेशन के चयन में महत्वपूर्ण हैं।

मुख्य उत्पाद विशेषताएँ

• सामग्री: ग्लास फाइबर प्रबलित पॉलिमर (FRP / GRP)
• निर्माण प्रक्रिया: पल्ट्रूज़न
• बार प्रोफाइल: I-बार या T-बार
• सामान्य पैनल मोटाई: 25 mm, 30 mm, 38 mm, 50 mm
• सतह विकल्प: ग्रिटेड, मेनिस्कस या स्मूथ

सामग्री और संरचना

फाइबरग्लास पल्ट्रूडेड बार ग्रेटिंग पल्ट्रूज़न प्रक्रिया से बनाई जाती है, जिसमें निरंतर ग्लास फाइबर सुदृढ़ीकरण को रेज़िन से इम्प्रेग्नेट करके एक गर्म डाई के माध्यम से खींचा जाता है ताकि निरंतर संरचनात्मक बार तैयार हो सकें। तैयार बार को फिर मैकेनिकल फास्टनिंग या एडहेसिव बॉन्डिंग के माध्यम से क्रॉस बार के साथ असेंबल करके ग्रेटिंग पैनल बनाया जाता है।

सुदृढ़ीकरण की संरचना मुख्य रूप से बेयरिंग बार की लंबाई की दिशा में होती है। रेज़िन सिस्टम ग्लास फाइबर सुदृढ़ीकरण को घेरता है और नमी, रसायनों, UV एक्सपोज़र तथा अन्य परिचालन स्थितियों के साथ सामग्री की संगतता को प्रभावित करता है। आवश्यक उत्पाद कॉन्फ़िगरेशन के अनुसार पॉलिएस्टर, विनाइल एस्टर और फ्लेम-रिटार्डेंट फॉर्मुलेशन जैसे रेज़िन विकल्प उपयोग किए जा सकते हैं।

सामान्य अनुप्रयोग

पल्ट्रूडेड FRP ग्रेटिंग का उपयोग औद्योगिक और इंफ्रास्ट्रक्चर वातावरण में किया जाता है, जहाँ ग्रेटिंग कॉन्फ़िगरेशन, सपोर्ट व्यवस्था, पर्यावरणीय एक्सपोज़र और सामग्री के गुण महत्वपूर्ण चयन कारक होते हैं। सामान्य अनुप्रयोगों में केमिकल प्रोसेसिंग प्लांट, ऑफशोर और मरीन सुविधाएँ, पावर जनरेशन सुविधाएँ, जल और अपशिष्ट जल उपचार संयंत्र तथा अन्य औद्योगिक एक्सेस क्षेत्र शामिल हैं।

सामान्य इंस्टॉलेशन में वॉकवे, कैटवॉक, ट्रेंच कवर, मेज़ानाइन डेक, मेंटेनेंस प्लेटफॉर्म और अन्य एक्सेस सतहें शामिल हैं, जहाँ ग्रेटिंग कॉन्फ़िगरेशन को स्पैन, लोड, सपोर्ट स्पेसिंग और ऑपरेटिंग परिस्थितियों के अनुसार चुना जाता है।

चयन संबंधी विचार

पल्ट्रूडेड बार ग्रेटिंग का चयन करते समय कई उत्पाद और प्रोजेक्ट कारक उपयुक्त कॉन्फ़िगरेशन को प्रभावित करते हैं:

• स्पैन और लोड: बेयरिंग बार की ऊँचाई और स्पेसिंग को आवश्यक स्पैन, सपोर्ट स्पेसिंग और डिज़ाइन लोड के अनुसार चुना जाना चाहिए।
• रेज़िन प्रकार: रेज़िन सिस्टम रासायनिक संगतता और अन्य सामग्री गुणों को प्रभावित करता है; इसलिए चयन में संबंधित रसायनों, तापमान और एक्सपोज़र परिस्थितियों को ध्यान में रखना चाहिए।
• सतह फिनिश: जहाँ स्लिप रेजिस्टेंस महत्वपूर्ण हो वहाँ ग्रिटेड या मेनिस्कस सतह पर विचार किया जा सकता है, जबकि आसान सफाई के लिए स्मूथ सतह पसंद की जा सकती है।
• विद्युत गुण: विद्युत प्रतिष्ठानों और energized उपकरणों के आसपास विद्युत चालकता एक महत्वपूर्ण सामग्री विचार हो सकती है; ग्रेटिंग कॉन्फ़िगरेशन और फास्टनिंग हार्डवेयर को साथ में देखा जाना चाहिए।
• साइट पर संशोधन: इंस्टॉलेशन के दौरान पैनल को काटा या ड्रिल किया जा सकता है। ऐसे संशोधन से कटे या ड्रिल किए गए हिस्से में ग्लास फाइबर खुल जाता है; इसलिए संशोधन के बाद उस क्षेत्र को संगत रेज़िन सिस्टम से सुरक्षित किया जाना चाहिए।

उत्पाद विकल्प और कॉन्फ़िगरेशन

लोड क्षमता और स्पैन का चयन ग्रेटिंग कॉन्फ़िगरेशन, बेयरिंग बार की ज्यामिति, सपोर्ट स्पेसिंग और प्रोजेक्ट की लोड परिस्थितियों पर निर्भर करता है। रेज़िन और सतह फिनिश का चयन भी अपेक्षित उपयोग वातावरण के अनुसार किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

संबंधित उत्पाद और सिस्टम घटक

फाइबरग्लास पल्ट्रूडेड बार ग्रेटिंग को सामान्यतः किसी एक्सेस या फ्लोर सिस्टम के हिस्से के रूप में लगाया जाता है। संबंधित घटकों में शामिल हो सकते हैं:

• ग्रेटिंग माउंटिंग के लिए FRP सपोर्ट बीम और स्ट्रक्चरल फ्रेम
• ऊँचे प्लेटफॉर्म के लिए हैंडरेल और गार्डरेल सिस्टम
• फास्टनिंग हार्डवेयर, होल्ड-डाउन क्लिप और कनेक्शन एक्सेसरीज़

संबंधित उत्पाद विकल्पों और सिस्टम स्तर पर चयन के लिए पल्ट्रूडेड FRP ग्रेटिंग चयन गाइड या FRP ग्रेटिंग सिस्टम अवलोकन देखें।

इंजीनियरिंग पूछताछ

प्रोजेक्ट के अनुसार उत्पाद चयन के लिए ग्रेटिंग कॉन्फ़िगरेशन को प्रभावित करने वाली मुख्य परिस्थितियाँ उपलब्ध कराएँ:

• आवश्यक पैनल आयाम और बेयरिंग बार की ऊँचाई
• स्पैन की लंबाई और सपोर्ट स्पेसिंग
• अपेक्षित लाइव लोड और ट्रैफिक का प्रकार
• रासायनिक एक्सपोज़र और परिवेश तापमान सीमा
• वांछित सतह फिनिश: ग्रिटेड, मेनिस्कस या स्मूथ
• फायर परफॉर्मेंस या विद्युत इन्सुलेशन संबंधी आवश्यकताएँ
• पसंदीदा रंग और आवश्यक मात्रा
