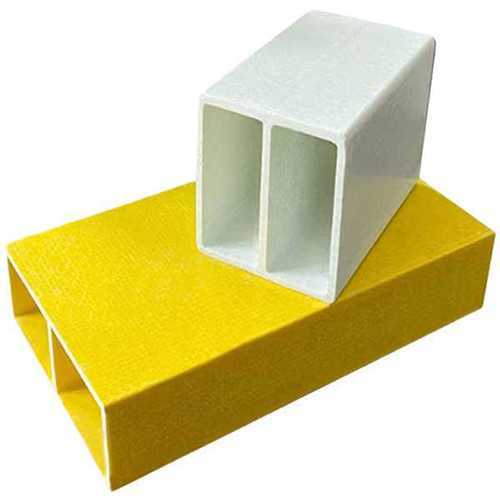

Présentation de la panne en PRV
Les pannes en PRV, également appelées pannes en matériau composite ou profilés de support de toiture en PRV, sont des profilés structurels fabriqués par pultrusion et utilisés pour supporter les éléments de couverture, les bardages ou d’autres composants de toiture. Elles sont constituées de renforts en fibres de verre dans une matrice de résine thermodurcissable et peuvent être proposées avec différentes géométries de profil et différents systèmes de résine. Le choix dépend notamment de la portée, des charges, des assemblages, de la température et des conditions d’exposition.
Qu’est-ce qu’une panne en PRV ?
Une panne en PRV est un élément structurel de toiture qui supporte les éléments de couverture, le bardage, les panneaux isolants ou d’autres composants de toiture et transmet les charges à la structure principale. Les pannes en PRV / GRP peuvent être envisagées pour des applications de bâtiment lorsque l’utilisation d’un profilé structurel non métallique correspond aux exigences du projet.
Comme le profilé est fabriqué à partir de renforts en fibres de verre et d’une matrice de résine plutôt qu’en acier, le choix du matériau peut être évalué en fonction de l’humidité, de l’exposition aux sels, des conditions chimiques, de la température et d’autres facteurs environnementaux.
Caractéristiques principales du produit
- Matériau : polymère renforcé de fibres de verre (PRV / GRP)
- Procédé de fabrication : pultrusion
- Formes de profilés : profilés en C, Z, U ou autres sections selon les exigences du projet
- Options de résine : polyester, vinylester et formulations ignifugées, selon la configuration
- Propriétés électriques : des configurations non conductrices peuvent être envisagées lorsque l’application l’exige
Matériau et construction
Les pannes en PRV sont fabriquées par pultrusion. Des renforts continus en fibres de verre sont combinés à une matrice de résine thermodurcissable puis formés à travers une filière chauffée afin d’obtenir un profilé structurel continu. Le procédé permet d’obtenir une géométrie de section définie sur toute la longueur du profilé.
Le choix de la résine constitue un élément important de la spécification du matériau, car l’environnement d’exposition, la température, les conditions chimiques et d’autres exigences du projet peuvent influencer l’adéquation d’une configuration donnée. Les options courantes comprennent les résines polyester, vinylester et les formulations ignifugées.
Applications typiques
Les pannes en PRV sont utilisées dans des bâtiments industriels et commerciaux lorsque le choix du matériau doit tenir compte de l’humidité, de l’exposition à la corrosion ou des exigences de maintenance. Les environnements d’application peuvent notamment inclure les installations de traitement chimique, les structures côtières, les stations d’épuration, les bâtiments agricoles et les installations agroalimentaires.
Les pannes en PRV peuvent également être envisagées dans les projets de rénovation lorsque des éléments métalliques existants sont affectés par la corrosion ou lorsqu’un profilé structurel non métallique est recherché.
Critères de sélection
Le choix d’une panne en PRV dépend généralement de la configuration structurelle et des conditions du projet. Les principaux critères comprennent :
- Portée et charges : la hauteur du profilé, l’épaisseur des parois, l’espacement des appuis et la géométrie de la section doivent être évalués en fonction de la portée et des charges de toiture requises.
- Assemblages : les détails de liaison, les méthodes de fixation et les conditions d’appui doivent être considérés avec le profilé sélectionné.
- Système de résine : la résine choisie doit tenir compte de l’environnement d’exposition prévu, notamment des conditions chimiques, de la température et des autres facteurs pertinents.
- Forme du profilé : les sections C, Z, U ou autres peuvent être envisagées selon la configuration de la charpente de toiture et les détails de liaison.
- Exposition environnementale : le type de produit chimique, sa concentration, la température, l’humidité, l’exposition aux sels et les conditions UV peuvent influencer le choix du matériau.
- Modifications sur chantier : la découpe ou le perçage peuvent exposer les fibres de verre au niveau des arêtes modifiées. Les fibres exposées doivent être protégées avec un système de résine compatible conformément aux instructions de pose applicables.
Options de configuration du produit
| Propriété | Options / Description |
|---|---|
| Matériau | Polymère renforcé de fibres de verre (PRV / GRP) |
| Procédé de fabrication | Pultrusion |
| Formes de profilés | Profilés en C, Z, U et autres sections selon les exigences du projet |
| Options de résine | Polyester, vinylester et formulations ignifugées, selon la configuration |
| Propriétés électriques | Configurations non conductrices pouvant être envisagées lorsque l’application l’exige |
La capacité de charge, les limites de température et la compatibilité avec l’environnement dépendent du profilé sélectionné, du système de résine, des conditions d’appui et des exigences du projet. Pour une demande de données techniques, indiquez la portée, les charges, les conditions d’assemblage et l’environnement d’exposition concernés.
Questions fréquentes
Quelle est la différence entre une panne en PRV et une panne en acier ?
Les pannes en PRV sont des profilés structurels non métalliques constitués de renforts en fibres de verre et d’une matrice de résine, tandis que les pannes en acier sont des éléments métalliques. Le choix entre les matériaux dépend de facteurs tels que la portée, les charges, les assemblages, l’exposition environnementale, la température, les exigences de maintenance et la configuration structurelle globale.
Comment détermine-t-on la capacité de charge d’une panne en PRV ?
La capacité de charge dépend notamment de la géométrie du profilé, de ses dimensions, de la portée, de l’espacement des appuis, des conditions de charge, des assemblages et de la configuration du matériau. La configuration appropriée doit donc être évaluée en fonction des conditions réelles du projet et non du seul nom du matériau.
Les pannes en PRV peuvent-elles être envisagées pour les installations chimiques ?
Les pannes en PRV peuvent être envisagées pour les installations chimiques lorsque la configuration du matériau sélectionnée est compatible avec l’exposition réelle. Le type de produit chimique, sa concentration, la température, les conditions d’exposition et le système de résine doivent être pris en compte lors de la sélection.
Quelles formes de profilés sont disponibles ?
Les formes courantes comprennent les sections C, Z et U. D’autres géométries de section peuvent être envisagées lorsque le projet et la configuration de fabrication l’exigent.
Les pannes en PRV nécessitent-elles une galvanisation ?
Les pannes en PRV sont non métalliques et ne sont pas galvanisées de la même manière que les pannes en acier. Les besoins en traitement de surface et en protection dépendent de la configuration sélectionnée et de l’exposition environnementale du projet.
Comment les conditions de température influencent-elles le choix d’une panne en PRV ?
Les exigences de température doivent être prises en compte avec le système de résine sélectionné, la configuration du profilé et les conditions d’exposition. Lorsque le projet implique des températures de fonctionnement définies ou continues, la configuration du matériau doit être évaluée par rapport à ces conditions.
Produits et composants associés
Les pannes en PRV peuvent faire partie d’un système structurel FRP plus large. Les catégories et composants associés peuvent notamment comprendre :
- Profilés structurels en PRV et éléments de charpente
- Panneaux de caillebotis en PRV pour passerelles et plateformes
- Quincaillerie de fixation et accessoires de liaison
Pour découvrir des applications FRP associées, vous pouvez également consulter nos pages Profilés structurels en PRV, Caillebotis à barres pultrudées en PRV ou Plateforme en PRV.
Demande de données techniques
Pour une demande de données techniques concernant un produit ou un projet, indiquez les principales conditions de conception et d’exposition pertinentes pour la sélection de la panne :
- Portée requise de la panne et espacement des appuis
- Charges de toiture prévues, telles que charges permanentes, d’exploitation, de vent ou de neige
- Exposition chimique et plage de température ambiante
- Forme de profilé souhaitée, telle que C, Z, U ou autre section
- Exigences éventuelles en matière de comportement au feu ou de non-conductivité électrique
- Quantité requise et délai de livraison souhaité
