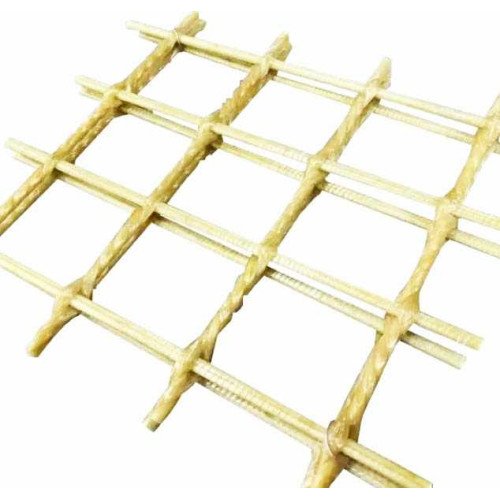

Un treillis d’armature en PRF est une grille d’éléments de renfort en composite destinée à être incorporée au béton dans le cadre d’un système d’armature conçu pour le projet. Son rôle structurel dépend de la configuration du treillis, des propriétés documentées du produit, des exigences de conception du projet et des détails de mise en œuvre. Une géométrie de grille similaire ne suffit pas à établir une équivalence structurelle avec un treillis en acier ni à prouver l’adéquation à un ouvrage donné.
Identification du produit et configuration
Le treillis d’armature en PRF est destiné au renforcement du béton. Il se distingue des caillebotis en PRF, qui forment des surfaces de circulation, de travail ou d’accès, ainsi que des treillis en fibre de verre utilisés pour les enduits ou l’isolation. Ces produits peuvent présenter un aspect en grille similaire, mais leurs fonctions et leurs critères de sélection diffèrent.
Pour définir le besoin, précisez l’ouverture et l’espacement des mailles, les dimensions des éléments de renfort, la construction de la grille, la désignation du matériau et les dimensions hors tout. La construction réelle et les configurations disponibles doivent être confirmées pour le produit demandé ; les caractéristiques ou options d’approvisionnement d’un autre produit d’armature en PRF ne doivent pas être attribuées automatiquement à ce treillis.
Applications dans la construction en béton
Un treillis d’armature en PRF peut être envisagé pour des ouvrages en béton prévoyant un système d’armature non métallique, notamment lorsque la corrosion des armatures en acier conventionnelles est un facteur de conception. Ces conditions éclairent le choix des matériaux ; elles ne démontrent pas que toute configuration de treillis en PRF convient à un environnement ou à un ouvrage particulier.
L’adéquation dépend de la fonction structurelle prévue, des charges de calcul, du système de béton, des conditions d’exposition, des propriétés documentées du treillis sélectionné et des exigences de mise en œuvre. La configuration proposée doit être évaluée au regard des exigences du projet concerné, et non choisie uniquement parce que des armatures en PRF sont utilisées dans des environnements similaires.
Géométrie du treillis et exigences de configuration
Les informations suivantes aident à définir la configuration demandée et à identifier les propriétés spécifiques du produit à vérifier.
Élément à spécifier
Informations à préciser
Points à vérifier
Ouverture et espacement des mailles
Ouverture libre requise et entraxe dans les deux directions.
Concordance avec les plans d’armature et les exigences de mise en place du béton.
Dimensions des éléments de renfort
Diamètre requis ou dimensions de section des éléments individuels.
Compatibilité avec les propriétés documentées de la configuration de treillis proposée.
Construction de la grille et intersections
Disposition de la grille requise et détails pertinents des liaisons ou intersections.
Construction réelle et méthode d’assemblage de la configuration envisagée.
Désignation du matériau
Type de fibre spécifié et, le cas échéant, système de résine.
Composition du matériau documentée pour le treillis concerné.
Dimensions hors tout et forme de livraison
Dimensions globales requises et contraintes de manutention ou de livraison.
Disponibilité des dimensions et de la forme de livraison demandées pour cette configuration.
Propriétés mécaniques
Propriétés en traction, rigidité, caractéristiques d’adhérence et autres valeurs requises par le calcul de structure.
Données propres au produit, méthodes d’essai applicables et portée des informations justificatives.
Exposition et conditions de service
Conditions pertinentes d’humidité, de chlorures, d’exposition chimique, de température et autres facteurs environnementaux.
Adéquation des informations produit disponibles aux conditions d’exposition et de service prévues.
Ce tableau répertorie les informations à établir lors de la spécification. Il ne constitue ni une déclaration de dimensions standard, ni une liste d’options disponibles, ni une affirmation de performances testées ou de capacité d’approvisionnement confirmée.
Choix du matériau : PRFV/GFRP et PRFB/BFRP

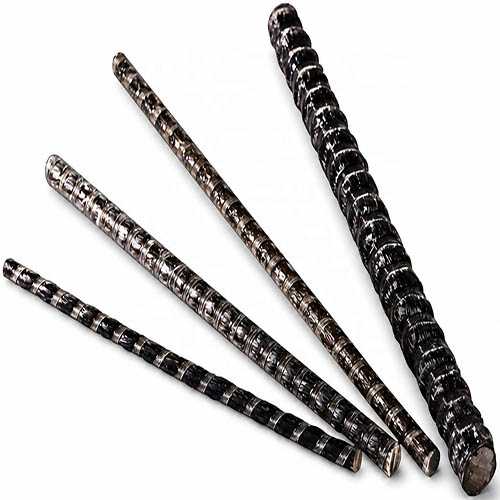

Le polymère renforcé de fibres de verre (PRFV/GFRP) et le polymère renforcé de fibres de basalte (PRFB/BFRP) utilisent des fibres de renfort différentes dans une matrice polymère. La catégorie plus large des armatures en PRF comprend des produits réalisés avec ces deux types de fibres, mais cela ne confirme pas que chaque configuration de treillis est disponible dans les deux matériaux.
Pour le treillis envisagé, confirmez le type de fibre et le système matériau spécifiés avant d’utiliser des propriétés dans un calcul structurel. Les données relatives à un autre type de fibre, à un autre système de résine ou à une autre forme de produit en PRF ne doivent pas être transposées au treillis sélectionné sans justificatif portant sur cette configuration.
Conception structurelle et comparaison avec le treillis en acier
Les armatures en PRF ne présentent pas le même comportement d’écoulement ductile que les armatures conventionnelles en acier. Les différences de rigidité, de déformation, d’adhérence et de réponse structurelle doivent donc être prises en compte avec une méthode de calcul adaptée à l’armature en PRF sélectionnée.
Des ouvertures de maille, des dimensions d’éléments ou des dimensions hors tout similaires n’établissent pas une équivalence structurelle entre un treillis en PRF et un treillis en acier. Toute substitution envisagée doit être évaluée au regard de la fonction structurelle requise, des charges de calcul, des exigences de serviceabilité, des propriétés documentées du produit et des dispositions de conception applicables ; la géométrie seule ne justifie pas un remplacement direct à l’identique.
Les détails de mise en œuvre doivent être définis pendant la conception du projet. Selon le projet, ils peuvent concerner la position des armatures, l’enrobage du béton, les recouvrements, les ancrages, les raccordements avec d’autres armatures et la coordination avec la séquence de bétonnage. Les détails requis dépendent de la conception du projet et de la configuration de treillis sélectionnée.
Questions fréquentes
Le treillis d’armature en PRF est-il identique à un caillebotis en PRF ?
Non. Le treillis d’armature en PRF est destiné à être intégré à un système d’armature pour le béton. Le caillebotis en PRF forme des surfaces de circulation, de travail ou d’accès. Leurs fonctions et leurs critères de sélection diffèrent.
Les versions PRFV/GFRP et PRFB/BFRP sont-elles disponibles pour chaque configuration de treillis ?
Cela ne doit pas être présumé. La catégorie plus large des armatures en PRF comprend des produits PRFV/GFRP et PRFB/BFRP, mais le type de fibre et la disponibilité d’une configuration de treillis donnée doivent être confirmés pour le besoin précis.
Demande de produit
Pour une demande d’information ou de devis, indiquez l’application prévue, l’ouverture et l’espacement des mailles, les dimensions des éléments de renfort, les dimensions hors tout, le type de fibre spécifié le cas échéant, les exigences structurelles pertinentes, les conditions d’exposition, la quantité et la destination de livraison. Les plans ou spécifications du projet peuvent aider à définir la configuration demandée et à identifier les propriétés du produit à vérifier.
