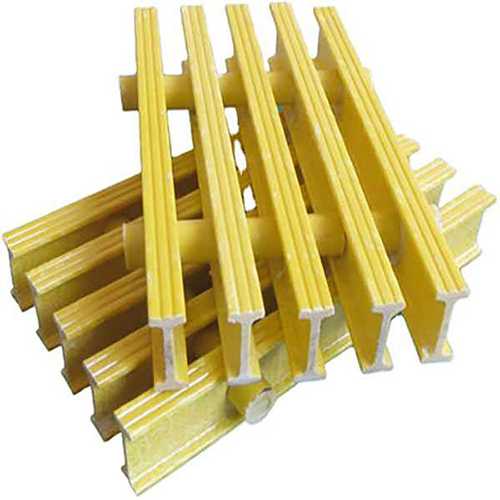

Présentation du caillebotis à barres pultrudées en PRV
Le caillebotis à barres pultrudées en PRV, également appelé caillebotis PRV pultrudé ou caillebotis composite à barres, est un panneau de caillebotis structurel constitué de barres porteuses en PRV pultrudé et de barres transversales pour les passerelles, plateformes et zones d'accès industrielles. Le renforcement continu est principalement orienté dans le sens des barres porteuses, ce qui fait du profil des barres, de la portée, de l'espacement des appuis et du chargement des éléments importants lors du choix du produit.
Qu'est-ce qu'un caillebotis à barres pultrudées en PRV ?
Le caillebotis à barres pultrudées en PRV est un panneau porteur assemblé à partir de barres en PRV pultrudé disposées selon un motif régulier. Les barres porteuses reprennent la charge principale, tandis que les barres transversales relient le panneau pour former une structure rigide. Par rapport au caillebotis moulé, le caillebotis pultrudé utilise une architecture de renforcement différente, avec un renforcement continu principalement orienté dans le sens des barres porteuses. La géométrie des barres, la portée, l'espacement des appuis et le chargement sont donc des facteurs importants pour choisir la configuration du caillebotis.
Principales caractéristiques du produit
- Matériau : polymère renforcé de fibres de verre (PRV / GRP)
- Procédé de fabrication : pultrusion
- Profil des barres : barre en I ou en T
- Épaisseurs courantes des panneaux : 25 mm, 30 mm, 38 mm, 50 mm
- Finitions de surface : grainée, ménisque ou lisse
Matériau et construction
Le caillebotis à barres pultrudées en PRV est fabriqué par pultrusion : les renforts continus en fibres de verre sont imprégnés de résine puis tirés à travers une filière chauffée afin de former des barres structurelles continues. Les barres finies sont ensuite assemblées avec des barres transversales par fixation mécanique ou collage pour constituer le panneau de caillebotis.
L'architecture du renforcement est principalement longitudinale le long des barres porteuses. Le système de résine entoure les renforts en fibres de verre et influence la compatibilité du matériau avec l'humidité, les produits chimiques, l'exposition aux UV et les autres conditions de service. Les options de résine peuvent comprendre le polyester, le vinylester et des formulations ignifugées, selon la configuration du produit requise.
Applications courantes
Le caillebotis PRV pultrudé est utilisé dans les environnements industriels et les infrastructures où la configuration du caillebotis, la disposition des appuis, l'exposition à l'environnement et les propriétés du matériau sont des éléments importants. Les domaines d'application courants comprennent les usines de traitement chimique, les installations offshore et marines, les installations de production d'énergie, les stations de traitement de l'eau et des eaux usées ainsi que d'autres zones d'accès industrielles.
Les installations courantes comprennent les passerelles, coursives, couvercles de caniveaux, plateformes intermédiaires, plateformes de maintenance et autres surfaces d'accès pour lesquelles la configuration du caillebotis doit être choisie en fonction de la portée, du chargement, de l'espacement des appuis et des conditions de service.
Critères de sélection
Lors du choix d'un caillebotis à barres pultrudées, plusieurs facteurs liés au produit et au projet influencent généralement la configuration appropriée :
- Portée et charge : la hauteur et l'espacement des barres porteuses doivent être choisis en fonction de la portée requise, de l'espacement des appuis et de la charge de calcul.
- Type de résine : le système de résine influence la compatibilité chimique et d'autres propriétés du matériau ; le choix doit donc tenir compte des produits chimiques, températures et conditions d'exposition concernés.
- Finition de surface : les surfaces grainées ou à finition ménisque peuvent être choisies lorsque l'adhérence est un facteur important, tandis qu'une surface lisse peut être préférée lorsqu'un nettoyage plus facile est recherché.
- Propriétés électriques : la conductivité électrique peut constituer un critère important dans les installations électriques et à proximité d'équipements sous tension ; la configuration du caillebotis et les éléments de fixation doivent être considérés ensemble.
- Modifications sur site : les panneaux peuvent être découpés ou percés lors de l'installation. Les modifications sur site exposent les fibres de verre au niveau des zones découpées ou percées ; ces zones doivent donc être protégées avec un système de résine compatible après modification.
Options et configurations du produit
| Caractéristique | Options / Valeurs |
|---|---|
| Matériau | Polymère renforcé de fibres de verre (PRV / GRP) |
| Procédé de fabrication | Pultrusion |
| Profil des barres | Barre en I, barre en T |
| Épaisseurs courantes | 25 mm, 30 mm, 38 mm, 50 mm |
| Dimensions des panneaux | 1220 × 3660 mm, 1000 × 4000 mm courants, ainsi que d'autres dimensions selon le projet |
| Options de résine | Polyester isophtalique, vinylester, formulations ignifugées |
| Finitions de surface | Grainée, ménisque, lisse |
| Options de couleur | Gris, vert, jaune et autres couleurs selon le projet |
La capacité de charge et le choix de la portée dépendent de la configuration du caillebotis, de la géométrie des barres porteuses, de l'espacement des appuis et des conditions de chargement du projet. Le choix de la résine et de la finition doit également tenir compte de l'environnement d'utilisation prévu.
Questions fréquentes
Quelle est la différence entre un caillebotis pultrudé et un caillebotis moulé ?
Le caillebotis pultrudé est assemblé à partir de barres structurelles obtenues par pultrusion, avec un renforcement continu principalement orienté dans le sens des barres porteuses. Le caillebotis moulé est fabriqué selon un autre procédé et avec une autre architecture de renforcement. Cette différence est importante pour choisir la géométrie du caillebotis, l'espacement des appuis et les conditions de chargement.
Quels facteurs influencent le choix d'un caillebotis pultrudé ?
Les principaux facteurs comprennent le profil et la hauteur des barres porteuses, la portée, l'espacement des appuis, la charge de calcul, le système de résine, la finition de surface, l'exposition environnementale et l'utilisation prévue du panneau.
Le caillebotis PRV pultrudé peut-il être utilisé en environnement corrosif ?
Le caillebotis PRV pultrudé peut être envisagé dans des environnements corrosifs lorsque le système de résine est choisi en fonction des produits chimiques, de leurs concentrations, des températures et des conditions d'exposition concernées. La compatibilité chimique doit donc être considérée comme un élément de configuration et d'application plutôt que comme une propriété générale de tout panneau de caillebotis PRV.
Les panneaux de caillebotis pultrudés peuvent-ils être découpés ou percés sur site ?
Les panneaux peuvent être découpés ou percés lors de l'installation. Comme les modifications sur site exposent le renforcement en fibres de verre, la zone modifiée doit être protégée avec un système de résine compatible afin de contribuer à protéger les renforts exposés vis-à-vis de l'environnement de service.
Produits et composants associés
Le caillebotis à barres pultrudées en PRV est généralement installé dans le cadre d'un système d'accès ou de plancher. Les composants associés peuvent comprendre :
- Profilés de support et ossatures structurelles en PRV pour la fixation du caillebotis
- Garde-corps et systèmes de protection pour plateformes en hauteur
- Quincaillerie de fixation, clips de maintien et accessoires de connexion
Pour les options de produits associés et la sélection au niveau du système, consultez le guide de sélection des caillebotis PRV pultrudés ou la présentation des systèmes de caillebotis PRV.
Demande technique
Pour une sélection de produit adaptée au projet, indiquez les principales conditions qui influencent la configuration du caillebotis :
- Dimensions requises du panneau et hauteur des barres porteuses
- Longueur de portée et espacement des appuis
- Charges d'exploitation prévues et type de circulation
- Exposition chimique et plage de température ambiante
- Finition de surface souhaitée : grainée, ménisque ou lisse
- Exigences relatives au comportement au feu ou à l'isolation électrique
- Préférence de couleur et quantité requise
