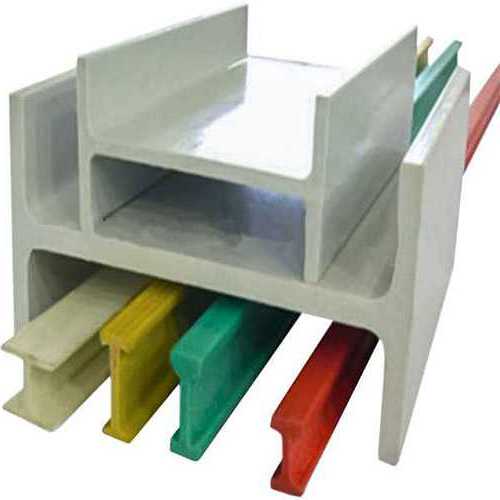

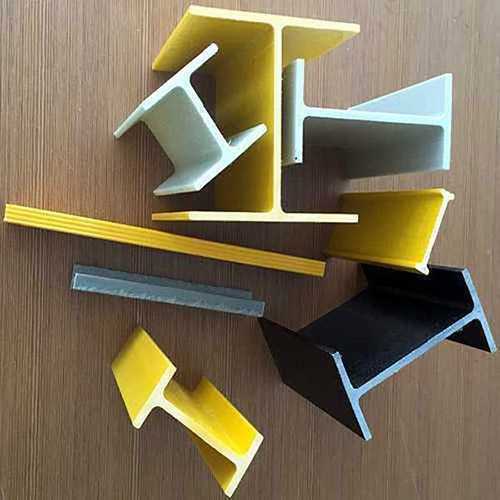

Descripción general del perfil H de fibra de vidrio
El perfil H de fibra de vidrio, también denominado perfil H de FRP o perfil H de GRP, es un perfil estructural pultrusionado con sección transversal en H. Se utiliza en estructuras, soportes y conjuntos portantes en los sectores de la construcción, naval, industrial y de infraestructuras. El perfil combina refuerzo continuo de fibra de vidrio con una matriz de resina termoestable, mientras que el comportamiento estructural depende de la geometría del perfil, la arquitectura de las fibras, el sistema de resina y las condiciones de vano.
¿Qué es un perfil H de fibra de vidrio?
Un perfil H de fibra de vidrio es un elemento estructural pultrusionado fabricado con plástico reforzado con fibra de vidrio (FRP/GRP). Su sección en H proporciona una geometría estructural para flexión y transferencia de cargas. Estos perfiles se utilizan en estructuras, soportes y conjuntos portantes cuando el proyecto requiere un perfil estructural compuesto reforzado con fibra de vidrio.
Características principales del producto
- Material: Refuerzo continuo de fibra de vidrio integrado en una matriz de resina termoestable
- Proceso de fabricación: Pultrusión, en la que el refuerzo continuo se impregna con resina y se conforma en un perfil H mediante una matriz calentada
- Sección: Geometría en H para estructuras y transferencia de cargas
- Configuración: Las dimensiones del perfil y los sistemas de resina pueden definirse según los requisitos del proyecto
- Características eléctricas: El FRP es generalmente no conductor; el comportamiento eléctrico puede variar según la formulación de la resina, los aditivos y el estado de la superficie
Material y construcción
El perfil H se fabrica mediante pultrusión. El refuerzo continuo de fibra de vidrio se impregna con resina y se conforma mediante una matriz calentada para obtener la sección H requerida.
La selección de la resina se realiza según el proyecto. Los sistemas de poliéster y viniléster pueden seleccionarse según el entorno previsto y los requisitos del proyecto. También pueden suministrarse formulaciones retardantes de llama cuando el comportamiento frente al fuego forma parte de la especificación.
La altura del perfil, el ancho de las alas, el espesor del alma y la longitud se definen según los requisitos estructurales y las posibilidades de fabricación. También pueden estudiarse secciones personalizadas para determinados proyectos.
Cuando el perfil se corta o se perfora, las fibras expuestas deben protegerse con una resina compatible. La exposición química, los ciclos de temperatura y otras condiciones ambientales deben considerarse al seleccionar el perfil y el sistema de resina.
Aplicaciones
Los perfiles H estructurales de FRP pultrusionado se utilizan como elementos estructurales en aplicaciones que requieren perfiles compuestos. Entre los entornos habituales se incluyen:
- Estructuras y soportes en construcción
- Estructuras marinas y costeras
- Instalaciones de procesamiento químico y tratamiento de aguas residuales
- Bastidores de equipos industriales y estructuras secundarias
- Pasarelas, plataformas y estructuras de soporte de infraestructuras
La selección final del perfil y del material depende de las cargas, el vano, las condiciones de apoyo, la exposición ambiental, las conexiones y otros requisitos del proyecto.
Capacidad de carga
La capacidad de carga de un perfil H de fibra de vidrio depende de su configuración. La evaluación estructural considera las dimensiones de la sección, la longitud del vano, las condiciones de apoyo, las características del refuerzo, el sistema de resina, la temperatura de operación y los detalles de conexión.
- Dimensiones de la sección y espesor de pared
- Longitud del vano y condiciones de apoyo
- Orientación de las fibras y contenido de refuerzo
- Sistema de resina y temperatura de operación
- Tipo de fijación y configuración de las conexiones
Los cálculos de carga se aplican al perfil, vano, configuración de apoyo y condiciones de carga que se estén evaluando.
Consideraciones de selección
Al especificar un perfil H de fibra de vidrio, los ingenieros suelen considerar:
- Dimensiones del perfil: La altura de sección, el ancho de las alas y el espesor del alma se seleccionan según el vano, la carga y los requisitos de flecha.
- Sistema de resina: La elección de la resina está relacionada con la exposición química, la temperatura y los requisitos especificados de comportamiento frente al fuego.
- Arquitectura de las fibras: La orientación y el contenido de refuerzo influyen en las características mecánicas.
- Conexiones: Las uniones atornilladas o adhesivas afectan a la transferencia de carga y deben considerarse en la configuración estructural.
- Entorno: La humedad, la exposición UV, el contacto químico y la temperatura pueden influir en la selección del material y de la protección superficial.
Las características mecánicas y la capacidad de carga dependen de la configuración del perfil y de las condiciones del proyecto.
Especificaciones técnicas
Los perfiles H de fibra de vidrio se especifican según la sección, las dimensiones, el sistema de resina y los requisitos del proyecto. Los valores exactos y las configuraciones dependen del perfil seleccionado.
| Característica | Alcance / Opciones | Observaciones |
|---|---|---|
| Material | Plástico reforzado con fibra de vidrio (FRP/GRP) | Sistema de resina seleccionado según la aplicación |
| Proceso de fabricación | Pultrusión | El refuerzo continuo se conforma en perfil H |
| Sección | Perfil H | Dimensiones definidas según el proyecto |
| Longitud | Especificada por el proyecto | Sujeta a requisitos de fabricación, transporte y manipulación |
| Ancho / altura | Especificados por el proyecto | Definidos según los requisitos estructurales |
| Capacidad de carga | Dependiente de la configuración | Depende del tamaño, vano, apoyos, cargas y conexiones |
| Sistema de resina | Poliéster / Viniléster / otros sistemas disponibles | Seleccionado según el proyecto y el entorno |
| Comportamiento frente al fuego | Dependiente de la configuración | Pueden considerarse formulaciones retardantes de llama cuando se especifiquen |
| Características eléctricas | FRP generalmente no conductor | Varían según la formulación y el estado de la superficie |
Para obtener información estructural específica del proyecto, indique las dimensiones del perfil, el vano, las condiciones de apoyo, las cargas, la exposición ambiental y los requisitos de resina.
Preguntas frecuentes
¿Qué es un perfil H de fibra de vidrio?
Es un perfil estructural pultrusionado de FRP/GRP con sección transversal en H. Se utiliza en estructuras, soportes y conjuntos estructurales relacionados.
¿Qué materiales se utilizan para fabricar perfiles H de fibra de vidrio?
Se utiliza refuerzo continuo de fibra de vidrio en una matriz de resina termoestable. Los sistemas de poliéster y viniléster pueden seleccionarse según los requisitos del proyecto y del entorno.
¿Se pueden personalizar las dimensiones?
La altura, el ancho de las alas, el espesor del alma y la longitud pueden definirse según los requisitos del proyecto y las posibilidades de fabricación. También pueden estudiarse secciones personalizadas para determinadas aplicaciones.
¿Qué factores afectan a la capacidad de carga?
La capacidad depende de la geometría del perfil, el vano, los apoyos, la carga, el refuerzo, el sistema de resina, la temperatura y los detalles de conexión.
¿Pueden utilizarse estos perfiles en ambientes corrosivos?
Los perfiles estructurales de FRP se utilizan en entornos industriales, marinos, de tratamiento de aguas residuales y otras aplicaciones donde la exposición a la corrosión forma parte de la selección del material. La resina y las condiciones ambientales deben considerarse conjuntamente.
¿Qué información se necesita para seleccionar un perfil H?
Son útiles las dimensiones de la sección, el vano, las condiciones de apoyo, las cargas previstas, los requisitos de flecha, el método de conexión, la exposición química, la temperatura, la exposición UV y, cuando corresponda, los requisitos de comportamiento frente al fuego.
Productos y componentes relacionados
Los perfiles H de fibra de vidrio pueden formar parte de un sistema estructural FRP más amplio. Los productos relacionados pueden incluir:
- Perfiles I y perfiles canal de FRP para estructuras
- Rejillas y paneles de FRP para plataformas y pasarelas
- Soportes, componentes de conexión y sistemas de fijación de FRP
La selección de productos relacionados depende de la configuración estructural y de los requisitos del proyecto.
Consulta técnica
Para obtener información estructural específica del proyecto, facilite las principales condiciones de diseño para poder evaluar la configuración adecuada del perfil H de fibra de vidrio.
- Dimensiones requeridas del perfil: altura, ancho de alas y espesor del alma
- Vano y condiciones de apoyo
- Cargas previstas y requisitos de flecha
- Exposición química y temperatura de operación
- Exposición UV y entorno de instalación
- Requisitos de comportamiento frente al fuego, cuando corresponda
