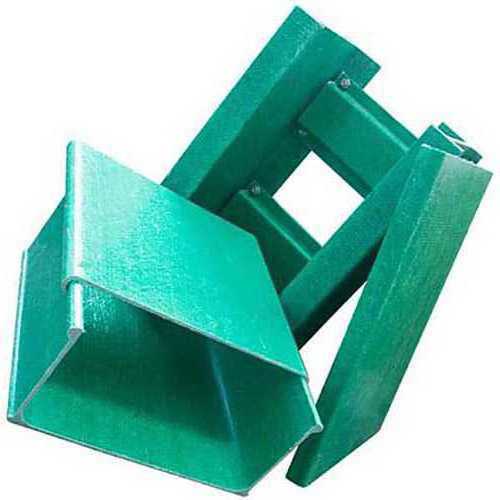

Descripción general de la bandeja portacables de fibra de vidrio
La bandeja portacables de fibra de vidrio, también conocida como bandeja portacables FRP, bandeja portacables GRP o bandeja portacables compuesta, es un sistema de soporte de cables fabricado con refuerzo de fibra de vidrio y una matriz de resina termoestable. Se utiliza para conducir y soportar cables de potencia, control y comunicación en instalaciones industriales donde la exposición a la corrosión, el aislamiento eléctrico o la reducción del peso estructural son consideraciones relevantes. Las configuraciones habituales incluyen bandejas tipo escalera, de fondo sólido, perforadas y tipo canal. Las aplicaciones típicas incluyen procesos químicos, tratamiento de aguas residuales, estructuras offshore y generación de energía.
¿Qué es una bandeja portacables de fibra de vidrio?
Una bandeja portacables de fibra de vidrio es un componente no metálico de soporte de cables fabricado con perfiles de plástico reforzado con fibra de vidrio (FRP/GRP). Soporta y conduce cables en instalaciones industriales donde la exposición a la corrosión, el aislamiento eléctrico o la construcción ligera son consideraciones relevantes. Un sistema de bandejas puede incluir tramos rectos y accesorios compatibles, como curvas, tes, elevaciones verticales y tapas, para formar recorridos de cables. El producto también se denomina bandeja portacables FRP, bandeja portacables GRP, bandeja portacables compuesta o bandeja portacables pultruida.
Características principales del producto
- Material: refuerzo de fibra de vidrio con resina de poliéster; pueden especificarse otros sistemas de resina según los requisitos del proyecto.
- Tipos de bandeja: tipo escalera, fondo sólido, perforada y tipo canal.
- Proceso de fabricación: perfiles estructurales FRP pultruidos ensamblados en secciones de bandeja portacables.
- Propiedades eléctricas: el FRP es eléctricamente no conductor y puede utilizarse cuando el aislamiento eléctrico es una consideración en el diseño del soporte de cables.
- Configuración del sistema: tramos rectos, curvas, tes, elevaciones verticales, tapas y otros componentes compatibles pueden combinarse de acuerdo con el recorrido de cables requerido.
Material y construcción
Los principales elementos estructurales se fabrican mediante pultrusión. El refuerzo continuo de fibra de vidrio se impregna con un sistema de resina termoestable y se hace pasar por una matriz calentada para formar perfiles FRP uniformes. Los perfiles pueden ensamblarse posteriormente en configuraciones tipo escalera, fondo sólido, perforada o canal mediante fijaciones mecánicas u otros métodos de conexión adecuados.
La resina de poliéster se utiliza habitualmente en la construcción de bandejas portacables de fibra de vidrio, mientras que pueden especificarse otros sistemas de resina cuando el entorno de operación o la exposición química requieren una selección diferente del material.
El corte o taladrado en obra puede dejar expuestas las fibras de vidrio en un borde modificado. Cuando las condiciones de instalación lo requieran, los bordes cortados expuestos deben sellarse con una resina compatible o un sistema adecuado de sellado de bordes.
Aplicaciones típicas
Las bandejas portacables de fibra de vidrio se utilizan habitualmente para soportar y conducir cables en entornos industriales donde la exposición a la corrosión, el aislamiento eléctrico o los requisitos de mantenimiento son consideraciones importantes. Las áreas de aplicación típicas incluyen:
- Procesos químicos: tendido de cables en zonas expuestas a sustancias químicas, vapores o humedad.
- Petróleo y gas offshore: soporte de cables en entornos salinos, húmedos y exteriores.
- Tratamiento de aguas residuales: gestión de cables en zonas continuamente húmedas o mojadas.
- Generación de energía: soporte y conducción de cables de potencia, control y comunicación.
- Minería e instalaciones de túneles: soporte no metálico de cables en instalaciones industriales con requisitos ambientales específicos.
- Infraestructura de transporte: tendido de cables a lo largo de puentes, sistemas ferroviarios y otras infraestructuras exteriores.
La selección de la bandeja depende de la disposición de los cables, los requisitos estructurales, la exposición ambiental y las condiciones de instalación.
Capacidad de carga
La capacidad de carga de una bandeja portacables de fibra de vidrio depende de la configuración especificada y de las condiciones de instalación. Las variables principales incluyen:
- Tipo de bandeja, como escalera, fondo sólido, perforada o canal.
- Ancho de la bandeja y altura de los laterales.
- Vano entre soportes.
- Sistema de resina y condiciones de temperatura.
- Número, disposición y peso de los cables.
La capacidad de carga y la deflexión deben evaluarse para la configuración especificada y las condiciones de diseño. Pueden prepararse cálculos de carga específicos del proyecto cuando se faciliten las dimensiones requeridas de la bandeja, las cargas de los cables y la separación entre soportes.
Consideraciones de selección
Al seleccionar una bandeja portacables de fibra de vidrio, deben considerarse las siguientes variables en relación con los requisitos del proyecto:
- Tipo de bandeja: las bandejas tipo escalera ofrecen una estructura abierta para el tendido de cables, mientras que las de fondo sólido proporcionan soporte continuo. Las configuraciones perforadas y tipo canal ofrecen otras opciones para diferentes disposiciones de instalación.
- Requisitos de carga: considere el ancho de la bandeja, la altura de los laterales, el vano de soporte, la disposición de los cables y el peso total de los cables al determinar la configuración requerida.
- Sistema de resina: la resina de poliéster se utiliza habitualmente. Pueden considerarse otros sistemas de resina cuando la exposición química o el entorno de operación requieran diferentes características del material.
- Comportamiento frente al fuego: cuando el comportamiento frente al fuego sea un requisito del proyecto, debe identificarse la especificación de desempeño aplicable durante la selección del producto.
- Exposición a UV: para instalaciones exteriores, debe considerarse la exposición prevista a la luz solar al seleccionar el sistema de resina y el acabado superficial.
- Condiciones de instalación: deben considerarse la separación de soportes, los métodos de conexión, las modificaciones en obra y las condiciones ambientales alrededor de la instalación.
Especificaciones técnicas
Las configuraciones de las bandejas portacables de fibra de vidrio pueden especificarse según el tipo de bandeja, las dimensiones, el sistema de materiales, los accesorios y los requisitos del proyecto. Los elementos de especificación habituales incluyen:
- Material: FRP/GRP con refuerzo de fibra de vidrio y resina termoestable; pueden especificarse sistemas de resina alternativos según los requisitos del proyecto.
- Tipos de bandeja: escalera, fondo sólido, perforada y canal.
- Dimensiones: el ancho, la altura de los laterales, la longitud de las secciones y otras dimensiones dependen de la configuración especificada y de los requisitos del proyecto.
- Configuración estructural: la geometría de la bandeja y las dimensiones de los perfiles se definen en relación con la carga de los cables, la separación de los soportes y las condiciones de instalación.
- Accesorios: tapas, curvas, tes, elevaciones verticales, abrazaderas, placas de unión y soportes.
- Temperatura de servicio: el rango de servicio aplicable depende del sistema de resina seleccionado y de las condiciones del proyecto.
Para obtener información dimensional o de carga específica del proyecto, facilite el tipo de bandeja, las dimensiones, la separación de soportes, las cargas de los cables y las condiciones ambientales requeridas para revisión técnica.
Preguntas frecuentes
¿Qué es una bandeja portacables de fibra de vidrio?
Una bandeja portacables de fibra de vidrio es un sistema no metálico de soporte de cables fabricado con plástico reforzado con fibra de vidrio (FRP/GRP). Se utiliza para conducir y soportar cables eléctricos, de control y comunicación en instalaciones industriales donde la exposición a la corrosión, el aislamiento eléctrico o la construcción ligera son consideraciones relevantes.
¿Puede una bandeja portacables de fibra de vidrio soportar cables eléctricos?
Sí. Las bandejas de fibra de vidrio son sistemas de soporte utilizados para cables de potencia, control y comunicación. La configuración requerida depende del peso de los cables, las dimensiones de la bandeja, el vano de soporte y las condiciones de instalación.
¿Qué tipos de bandejas portacables de fibra de vidrio están disponibles?
Las configuraciones habituales incluyen escalera, fondo sólido, perforada y canal. La configuración adecuada depende de la disposición de los cables, los requisitos de soporte, las consideraciones de ventilación y el entorno de instalación.
¿Es adecuada una bandeja portacables de fibra de vidrio para ambientes corrosivos?
Las bandejas FRP se consideran habitualmente para entornos industriales corrosivos porque el sistema de material FRP no desarrolla el óxido superficial asociado con las bandejas de acero convencionales. La selección de la resina sigue siendo importante cuando la instalación implica exposiciones químicas específicas.
¿Se pueden utilizar bandejas portacables de fibra de vidrio en exteriores?
Las bandejas portacables de fibra de vidrio pueden utilizarse en instalaciones exteriores. Para exposiciones prolongadas a la luz solar y condiciones ambientales variables, el sistema de resina y el acabado superficial deben seleccionarse de acuerdo con el entorno de instalación.
¿Una bandeja portacables de fibra de vidrio necesita pintura?
Las bandejas FRP no requieren pintura metálica convencional para prevenir la oxidación. La inspección de los soportes, conexiones y elementos de fijación puede integrarse en las prácticas normales de instalación y mantenimiento.
¿Puede personalizarse una bandeja portacables de fibra de vidrio?
Las dimensiones, configuraciones y disposiciones de componentes pueden especificarse según los requisitos del proyecto y las capacidades de producción. Las dimensiones necesarias, el tipo de bandeja, las cargas de los cables, la separación de soportes y las condiciones de instalación pueden facilitarse para revisión técnica.
Productos relacionados y componentes del sistema
Las bandejas portacables de fibra de vidrio suelen instalarse como parte de un sistema de gestión de cables. Los componentes relacionados pueden incluir:
- Estructuras y soportes FRP para el montaje de bandejas.
- Escalerillas portacables y componentes compatibles de gestión de cables.
- Elementos de fijación y placas de unión.
- Tapas de bandeja y componentes asociados del sistema.
Los componentes relacionados pueden seleccionarse según la configuración de la bandeja y los requisitos de instalación.
Solicitud de datos técnicos
Para obtener datos técnicos, información dimensional, apoyo para la planificación del trazado o revisión de una configuración específica del proyecto, proporcione la información necesaria para que pueda evaluarse la configuración adecuada de la bandeja portacables.
- Tipo de bandeja y dimensiones requeridas
- Tipos de cables, disposición y carga total
- Separación de soportes y condiciones de instalación
- Exposición química y rango de temperatura ambiente
- Requisitos de instalación interior o exterior
- Requisitos específicos del proyecto relativos al material o la configuración
