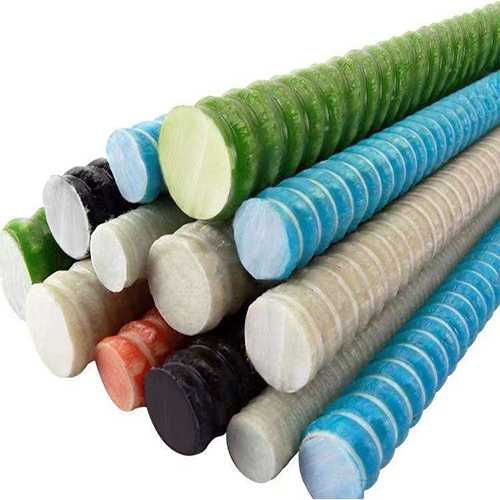

La barra de refuerzo FRP, también denominada barra GFRP o barra de fibra de vidrio, es una barra no metálica utilizada para armar hormigón. Combina fibras continuas de vidrio con una matriz de resina termoestable. Se fabrica habitualmente mediante pultrusión, y pueden utilizarse nervaduras o un acabado arenado para desarrollar adherencia con el hormigón. Sus propiedades y su idoneidad dependen de la geometría de la barra, los materiales compuestos, el perfil superficial y los requisitos del proyecto.
¿Qué es una barra de refuerzo GFRP?
En esta categoría de producto, las barras GFRP son barras de polímero reforzado con fibra de vidrio destinadas a aplicaciones de hormigón.
Datos principales del producto
Material: Fibras continuas de vidrio integradas en una matriz de resina termoestable.
Proceso de fabricación: La pultrusión se utiliza habitualmente para formar barras compuestas continuas con las fibras orientadas principalmente a lo largo de la barra.
Superficie: Se pueden utilizar superficies nervadas o con acabado arenado para favorecer la adherencia al hormigón; debe confirmarse el acabado disponible para el producto elegido.
Función del producto: Armadura no metálica para estructuras de hormigón.
Materiales y fabricación
En un proceso típico de pultrusión, las mechas continuas de fibra de vidrio se impregnan con resina y se arrastran a través de una matriz de conformado, donde el compuesto adquiere su forma y la resina cura. Las fibras se orientan principalmente a lo largo del eje de la barra y aportan el refuerzo principal en esa dirección.
La matriz de resina une las fibras para formar una barra compuesta. La geometría de la superficie o un acabado arenado pueden mejorar la interacción mecánica con el hormigón circundante. Al evaluar una configuración concreta, deben considerarse conjuntamente el sistema de resina, la arquitectura de las fibras, la geometría de la barra y el tratamiento superficial.
Aplicaciones
Los ingenieros pueden evaluar las barras GFRP para estructuras de hormigón que requieran armadura no metálica o en las que la corrosión de la armadura metálica sea un factor importante de diseño. Entre los posibles contextos de proyecto se incluyen:
Estructuras de hormigón marinas y costeras, incluidos muros de protección, embarcaderos y tableros de puentes.
Instalaciones de tratamiento de agua y aguas residuales.
Instalaciones de procesamiento químico y estructuras de contención.
Instalaciones de generación eléctrica y subestaciones en las que pueda ser pertinente una armadura no metálica.
Infraestructuras de transporte expuestas a sales descongelantes.
Estructuras subterráneas y revestimientos de túneles.
La idoneidad para cada aplicación debe evaluarse según las condiciones reales de exposición, el diseño estructural y las propiedades de la configuración de barra seleccionada.
Criterios de selección
La selección de barras GFRP debe basarse en el diseño del proyecto y en las propiedades de la configuración específica del producto. Entre los factores relevantes se incluyen:
Diámetro de la barra y propiedades de tracción requeridas por el diseño estructural.
Módulo de elasticidad y requisitos de rigidez del elemento de hormigón.
Sistema de resina y exposición prevista a humedad, productos químicos y temperatura.
Perfil superficial y requisitos de adherencia entre la barra y el hormigón.
Recubrimiento de hormigón, longitud de anclaje, disposición de la armadura y condiciones de instalación conforme al método de diseño aplicable.
Cargas sostenidas o cíclicas y otras condiciones de servicio específicas del proyecto.
Las barras GFRP no se comportan exactamente igual que las armaduras de acero. Deben especificarse mediante un proceso adecuado de diseño estructural, no como una sustitución automática equivalente barra por barra.
Características técnicas
La siguiente tabla resume las características generales de las barras de polímero reforzado con fibra de vidrio. No sustituye los datos técnicos aplicables a una configuración concreta del producto.

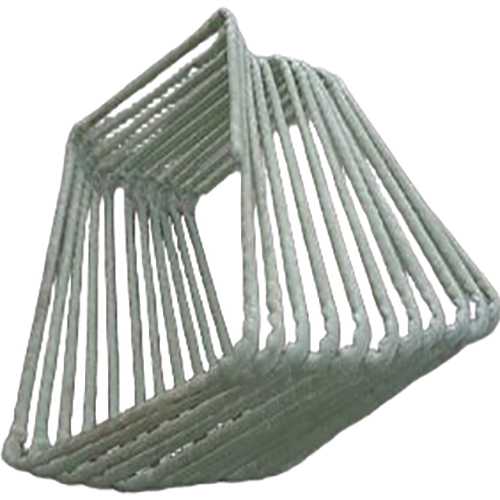

Características técnicas — Barra de refuerzo de fibra de vidrio (GFRP)
Característica
Descripción
Tipo de material
Polímero reforzado con fibra de vidrio (GFRP).
Refuerzo
Fibras continuas de vidrio, orientadas principalmente a lo largo de la barra.
Matriz de resina
Resina polimérica termoestable; el sistema de resina específico depende de la configuración del producto.
Proceso de fabricación
La pultrusión es un proceso habitual para fabricar barras compuestas continuas.
Superficie
Pueden utilizarse acabados nervados o arenados; confirme el acabado del producto seleccionado.
Diámetro de la barra
Debe especificarse según la gama de producto disponible y los requisitos del diseño estructural.
Propiedades de tracción
Dependen del sistema de fibras y resina, de la geometría de la barra y de la configuración del producto. Para el cálculo, utilice los datos aplicables al producto.
Módulo de elasticidad
Depende del sistema compuesto y de la arquitectura de las fibras; utilice valores verificados para los cálculos estructurales.
Características eléctricas y magnéticas
El GFRP no es metálico. La idoneidad para instalaciones sensibles desde el punto de vista eléctrico o magnético debe verificarse según los requisitos del proyecto y la información aplicable del producto.
Preguntas frecuentes
¿Se puede utilizar la barra GFRP en lugar de la armadura de acero?
La barra GFRP es una opción para reforzar hormigón, pero su rigidez, comportamiento a tracción, adherencia y criterios de diseño difieren de los del acero. La disposición de la armadura y el diseño del elemento deben comprobarse para el producto seleccionado, sin presuponer una sustitución directa equivalente barra por barra.
¿La barra GFRP se adhiere al hormigón?
La adherencia depende del perfil superficial y la geometría de la barra, de las propiedades del hormigón y de las condiciones de instalación. Las superficies nervadas o arenadas pueden favorecer la adherencia. El diseño debe utilizar información adecuada para la barra y el proyecto seleccionados.
¿Se puede considerar la barra GFRP para entornos eléctricos o magnéticos?
El GFRP no es metálico y no presenta el mismo comportamiento eléctrico y magnético que la armadura de acero. Para instalaciones sensibles, confirme que el producto seleccionado y el diseño estructural cumplen los requisitos del proyecto.
¿Se puede cortar la barra GFRP en obra?
Los requisitos de corte dependen del producto y de las instrucciones de instalación. Utilice equipos de corte adecuados, control del polvo y equipos de protección individual, ya que al cortar barras compuestas puede generarse polvo con partículas de fibra y resina. Siga las instrucciones del proveedor para el producto elegido.
¿Se oxida la barra GFRP?
El GFRP no es metálico y no se oxida del mismo modo que el acero. Su comportamiento a largo plazo sigue dependiendo del sistema compuesto, las condiciones de exposición, el diseño estructural y la instalación.
Consulta técnica
Para evaluar las barras GFRP en un proyecto, facilite los requisitos que influyen en la selección del producto:
Diámetro y longitud de barra requeridos.
Requisitos estructurales de tracción y rigidez o la especificación de diseño pertinente.
Recubrimiento de hormigón, disposición de la armadura y requisitos de anclaje.
Condiciones de exposición previstas, incluidas humedad, sustancias químicas y temperatura.
Cantidad estimada y plazo de entrega requerido.
Las opciones del producto y la información técnica deben confirmarse según los requisitos específicos del proyecto y la documentación aplicable al producto.
