Descripción general de la escalera vertical con jaula de fibra de vidrio
Las escaleras verticales con jaula de fibra de vidrio, también denominadas escaleras con jaula de PRFV, escaleras verticales de acceso de GRP o escaleras fijas de material compuesto, son sistemas de acceso vertical permanente fabricados con perfiles estructurales de polímero reforzado con fibra de vidrio (PRFV/GRP). Una jaula de protección se fija a la sección de ascenso para contribuir a la protección contra caídas. Entre las aplicaciones habituales se incluyen el acceso a plataformas, cubiertas, depósitos, silos y equipos en entornos industriales. Las secciones modulares, largueros, peldaños y componentes de la jaula pueden configurarse según la altura de acceso, las cargas, el entorno y las condiciones de instalación del proyecto.
¿Qué es una escalera vertical con jaula de fibra de vidrio?

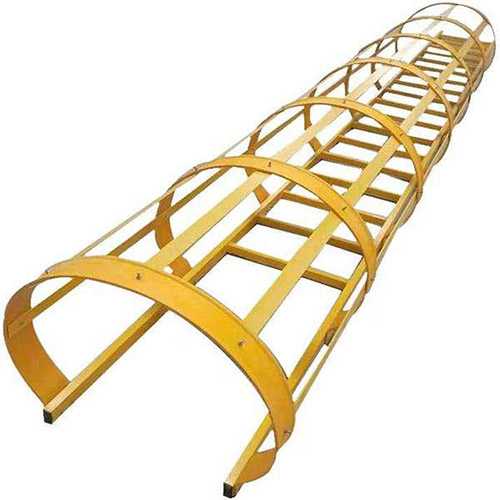

Una escalera vertical con jaula de fibra de vidrio es una escalera instalada de forma permanente y construida con perfiles estructurales compuestos de PRFV/GRP. Los conjuntos suelen incluir largueros, peldaños nervados o con superficie antideslizante, una jaula de protección o resguardo posterior y elementos de conexión. Está destinada al acceso industrial fijo cuando el sistema de material y la configuración seleccionados son adecuados para las condiciones de servicio. También puede describirse como escalera vertical de fibra de vidrio con jaula, escalera de acceso de PRFV, escalera fija de GRP o escalera industrial no metálica.
Características principales del producto
- Material: perfiles compuestos de PRFV/GRP con refuerzo de fibra de vidrio y matriz de resina termoestable
- Configuración de los peldaños: opciones con superficie nervada o antideslizante
- Configuración de la jaula: la geometría de la jaula y la disposición de sus componentes pueden definirse según los requisitos del proyecto
- Propiedades eléctricas: los materiales de PRFV son no metálicos y pueden seleccionarse cuando el aislamiento eléctrico sea relevante para el proyecto
- Diseño modular: las secciones de escalera y los componentes de la jaula pueden configurarse para su transporte y montaje en obra
- Personalización: las dimensiones, sistemas de resina, detalles de conexión y geometría de la jaula pueden configurarse para cada proyecto
Materiales y construcción
La escalera está fabricada con perfiles de PRFV/GRP formados por refuerzo de fibra de vidrio integrado en una matriz de resina termoestable. Las opciones de resina pueden incluir sistemas de poliéster y viniléster, seleccionados en función de la exposición química prevista, la temperatura y otras condiciones del proyecto. También pueden especificarse formulaciones retardantes de llama y sistemas estabilizados frente a los rayos UV cuando sea necesario.
Cuando sea necesario cortar o taladrar en obra, los bordes de fibra expuestos deben sellarse correctamente con una resina compatible o un recubrimiento protector adecuado para conservar la protección prevista de los bordes y las características de resistencia a la corrosión del material de PRFV.
Aplicaciones habituales
Las escaleras verticales con jaula de fibra de vidrio se utilizan para acceso vertical fijo en entornos industriales y de infraestructura cuando el sistema de PRFV seleccionado es adecuado para las condiciones de servicio. Las aplicaciones habituales incluyen:
- Instalaciones de procesamiento químico
- Instalaciones de petróleo y gas
- Estructuras marinas y offshore
- Plantas de tratamiento de aguas residuales
- Subestaciones eléctricas y estructuras de servicios
- Áreas de producción de alimentos y bebidas
- Instalaciones mineras y de procesamiento de metales
- Torres de refrigeración, depósitos, silos y accesos a cubiertas
La configuración del proyecto debe considerar la altura de acceso, las cargas previstas, la exposición ambiental, las condiciones de apoyo y los requisitos de instalación.
Capacidad de carga
La capacidad de carga depende de la configuración y debe evaluarse para el conjunto de escalera especificado. Los factores de diseño relevantes incluyen:
- Dimensiones de los largueros y propiedades de los perfiles
- Separación de los peldaños y detalles de conexión
- Propiedades del sistema de resina seleccionado
- Condiciones de apoyo y método de anclaje
- Altura total de acceso y posibles plataformas intermedias
- Cargas de usuario y cargas de servicio especificadas
Para el dimensionamiento específico del proyecto, deben facilitarse las cargas de diseño, dimensiones, condiciones de apoyo y detalles de instalación necesarios para la evaluación técnica.
Consideraciones de selección
Al especificar una escalera vertical con jaula de fibra de vidrio, deben considerarse los siguientes factores específicos del proyecto:
- Altura de acceso: definir la altura total, el número de secciones, las plataformas intermedias y el espacio disponible para la instalación.
- Requisitos de carga: indicar la carga máxima prevista del usuario y cualquier carga de servicio adicional para evaluar la configuración.
- Sistema de resina: los sistemas de poliéster y viniléster pueden seleccionarse según la exposición química prevista y las condiciones de operación.
- Configuración de la jaula: la geometría y disposición de los componentes deben definirse según los requisitos del proyecto.
- Consideraciones eléctricas: cuando el aislamiento eléctrico sea relevante, deben revisarse el sistema de PRFV seleccionado y los requisitos dieléctricos del proyecto.
- Exposición UV: para instalaciones exteriores pueden especificarse sistemas de resina estabilizados frente a UV o opciones de protección superficial cuando sea necesario.
- Modificación en obra: cualquier corte o taladrado debe ir seguido del sellado adecuado de los bordes de PRFV expuestos.
Especificaciones técnicas
Las escaleras verticales con jaula de fibra de vidrio pueden configurarse con diferentes materiales, dimensiones y disposiciones de componentes según los requisitos del proyecto. La configuración final se confirma durante la revisión técnica.
- Material: perfiles compuestos de PRFV/GRP con refuerzo de fibra de vidrio y matriz de resina termoestable
- Dimensiones de los largueros: diferentes tamaños de perfil según los requisitos estructurales y de instalación
- Configuración de los peldaños: opciones con superficie nervada o antideslizante
- Geometría de la jaula: configurable según la altura de la escalera, las condiciones de instalación y los requisitos del proyecto
- Componentes de la jaula: secciones modulares y elementos de conexión configurables con el conjunto de escalera
- Opciones de color: amarillo, gris y otros colores pueden estar disponibles según el sistema de resina seleccionado
- Capacidad de carga: dependiente de la configuración y evaluada según las condiciones de diseño especificadas
- Opciones frente al fuego: pueden especificarse sistemas de resina retardantes de llama cuando el proyecto lo requiera
- Protección UV: pueden especificarse sistemas de resina estabilizados frente a UV o opciones de protección superficial para uso exterior
Para la revisión técnica específica del proyecto, facilite la altura de acceso requerida, las cargas previstas, las condiciones ambientales, la disposición de apoyos y los detalles de instalación.
Preguntas frecuentes
¿La escalera vertical con jaula de fibra de vidrio es adecuada para instalaciones exteriores?
Las escaleras de PRFV con jaula pueden configurarse para instalaciones exteriores. Cuando sea necesario, pueden especificarse sistemas de resina estabilizados frente a UV u opciones de protección superficial. La selección del material y la configuración deben considerar la exposición prevista a los rayos UV y las demás condiciones del lugar.
¿Cómo se selecciona la configuración de la escalera?
La selección depende de factores como la altura de acceso, la carga prevista, las condiciones de apoyo, la exposición ambiental, el sistema de resina, la configuración de la jaula y los requisitos de instalación. Estos datos se utilizan para definir la configuración específica del proyecto.
¿Puede instalarse la escalera cerca de equipos eléctricos?
El PRFV es un material no metálico con características de aislamiento eléctrico. Cuando la escalera se instale cerca de equipos eléctricos, los requisitos dieléctricos específicos y las condiciones de instalación deben revisarse como parte del diseño del proyecto.
¿Puede personalizarse la escalera para diferentes alturas?
Sí. Las secciones modulares de la escalera y los componentes de la jaula pueden configurarse para diferentes alturas de acceso y disposiciones de instalación. Facilite la altura requerida, los datos de las plataformas, las condiciones de apoyo y los demás requisitos del proyecto para su revisión técnica.
¿Cómo se selecciona el sistema de resina para ambientes químicos?
La selección de la resina depende de la exposición química prevista, la temperatura y otras condiciones ambientales. Los sistemas de poliéster y viniléster pueden evaluarse según los requisitos del proyecto, con la selección final basada en el entorno de operación especificado.
Productos y componentes relacionados
Las escaleras verticales con jaula de fibra de vidrio pueden formar parte de un sistema completo de acceso vertical. Los componentes relacionados pueden incluir:
- Plataformas y pasarelas de PRFV para zonas de descanso
- Tapas de acceso y sistemas de barandillas
- Soportes de montaje, elementos de anclaje y componentes de conexión
Los componentes relacionados pueden considerarse conjuntamente cuando el proyecto requiera un sistema integrado de acceso.
Consulta de ingeniería
Para la configuración específica del proyecto y la revisión técnica, facilite los principales requisitos de acceso e instalación:
- Altura total de acceso y número de plataformas intermedias
- Carga máxima prevista del usuario y cargas de servicio adicionales
- Exposición química y rango de temperatura ambiente
- Exposición UV y condiciones de instalación exterior
- Disposición de apoyos y condiciones de anclaje
- Preferencias de color y acabado superficial
