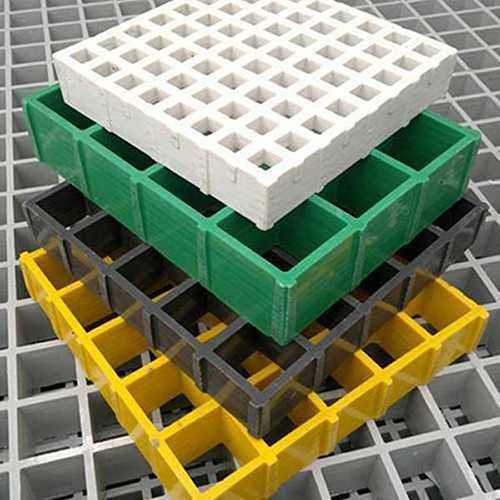

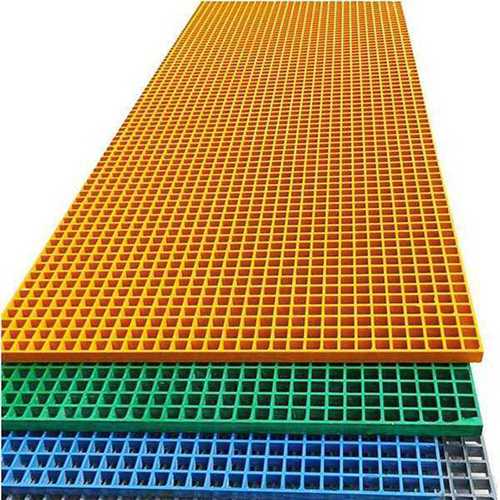

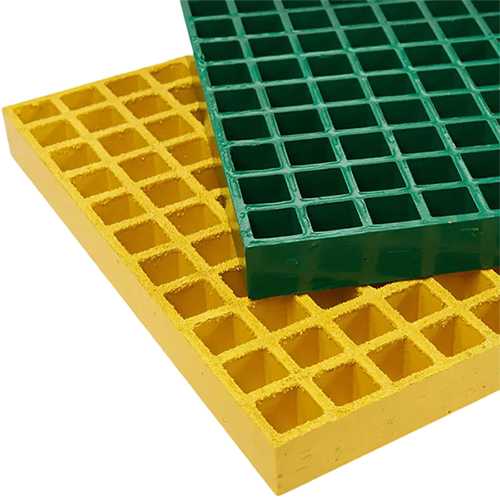

Übersicht über den GFK-Formgitterrost mit offenen Maschen
Der GFK-Formgitterrost mit offenen Maschen, auch als geformter FRP-Gitterrost oder Glasfaser-Gitterrost mit offenen Maschen bezeichnet, ist ein integriertes Gitterelement aus kontinuierlicher Glasfaserverstärkung und einer duroplastischen Harzmatrix. Er wird für industrielle Laufstege, Plattformen und Zugangsbereiche eingesetzt, wenn Korrosionsbeständigkeit und Wartungsanforderungen wichtige Auswahlkriterien sind. Die offene Gitterstruktur erleichtert die Entwässerung sowie den Durchtritt von Luft und Licht.
Was ist ein GFK-Formgitterrost mit offenen Maschen?
Ein GFK-Formgitterrost mit offenen Maschen ist ein geformtes FRP/GFK-Gitterelement für Geh- und Arbeitsflächen in industriellen Umgebungen. Die offene Maschenstruktur ermöglicht den Durchtritt von Flüssigkeiten, Luft und Licht, während das Formverfahren ein integriertes Element ohne separate Schweißverbindungen erzeugt. Er wird häufig für Anwendungen ausgewählt, bei denen Korrosionsbeständigkeit, elektrische Nichtleitfähigkeit und das Materialgewicht wichtige Konstruktionsaspekte sind.
Wichtige Produkteigenschaften
- Material: glasfaserverstärkter Kunststoff (FRP / GFK)
- Herstellungsverfahren: einteilige Formkonstruktion
- Maschenkonfiguration: offene Maschen mit quadratischen oder rechteckigen Öffnungen
- Plattendicken: 25 mm, 30 mm, 38 mm, 50 mm
- Oberflächenoptionen: konkav, körnige Oberfläche, glatt oder mit Abdeckplatte
Material und Konstruktion
Der GFK-Formgitterrost mit offenen Maschen wird in einem Formverfahren hergestellt, bei dem kontinuierliche Glasfaserrovings mit einem duroplastischen Harzsystem getränkt und zu einem integrierten Gitterelement geformt werden. Das Formverfahren erzeugt eine einteilige Struktur ohne separate Schweißverbindungen.
Die offene Maschenstruktur ermöglicht den Durchtritt von Flüssigkeiten, Luft und Licht durch das Element. Zu den Harzoptionen gehören Polyester, Vinylester und flammhemmende Formulierungen. Das gewählte Harzsystem beeinflusst die Korrosionsbeständigkeit, das Brandverhalten und die Temperaturbeständigkeit des Produkts.
Typische Anwendungen
GFK-Formgitterroste werden in industriellen Umgebungen eingesetzt, wenn Korrosionsbeständigkeit, elektrische Nichtleitfähigkeit und Wartungsanforderungen die Materialauswahl beeinflussen. Zu den typischen Einsatzbereichen gehören Chemieanlagen, Abwasserbehandlungsanlagen, Offshore-Plattformen, Kraftwerke, Lebensmittel- und Getränkeanlagen sowie maritime Konstruktionen.
Offene Gitterroste werden häufig für erhöhte Laufstege, Inspektionsplattformen, Zwischenebenen und Zugangsbereiche zu Anlagen eingesetzt, da die offene Gitterstruktur die Entwässerung erleichtert und Luft sowie Licht durch das Element gelangen lässt.
Auswahlkriterien
Bei der Auswahl eines GFK-Formgitterrosts mit offenen Maschen beeinflussen typischerweise die folgenden Faktoren die Produktkonfiguration und Eignung:
- Plattendicke und Spannweite: Die Tragfähigkeit hängt von Plattendicke, Auflagerabstand und Harzsystem ab. Für höhere Lastanforderungen können dickere Platten oder kürzere Spannweiten in Betracht gezogen werden.
- Maschenweite: Zu den verfügbaren Maschenkonfigurationen gehören 38×38 mm und 25×25 mm. Kleinere Öffnungen können bevorzugt werden, wenn kleine Werkzeuge oder Gegenstände gehandhabt werden.
- Harztyp: Die Harzauswahl beeinflusst Korrosionsbeständigkeit, Brandverhalten und UV-Beständigkeit. Optionen umfassen Polyester, Vinylester und halogenfreie flammhemmende Systeme.
- Oberflächenfinish: Körnige Oberflächen bieten eine strukturierte Oberfläche, wenn zusätzlicher Halt erforderlich ist. Auch konkave und glatte Ausführungen sind für Reinigungsanforderungen oder spezifische Oberflächenanforderungen erhältlich.
- Bearbeitung vor Ort: Platten können vor Ort mit geeigneten FRP-Schneidwerkzeugen geschnitten oder gebohrt werden. Nach dem Schneiden oder Bohren sollten freiliegende Glasfasern mit einer kompatiblen Harz-Deckschicht wieder versiegelt werden, um die freiliegende Kantenfläche zu behandeln.
Technische Spezifikationen
| Eigenschaft | Verfügbare Optionen / Werte |
|---|---|
| Material | Glasfaserverstärkter Kunststoff (FRP / GFK) |
| Herstellungsverfahren | Einteilige Formkonstruktion |
| Maschenkonfiguration | 38×38 mm, 25×25 mm, 50×50 mm |
| Plattendicke | 25 mm, 30 mm, 38 mm, 50 mm |
| Harzoptionen | Polyester, Vinylester, flammhemmende Formulierungen |
| Oberflächenoptionen | Konkav, körnig, glatt, Abdeckplatte |
| Farboptionen | Gelb, Grau, Grün; Sonderfarben verfügbar |
Die tatsächliche Tragfähigkeit und das Brandverhalten hängen von der jeweiligen Plattenkonfiguration, dem Harzsystem, den Auflagerbedingungen und der Betriebsumgebung ab. Projektspezifische Daten können geprüft werden, wenn die entsprechenden technischen Angaben vorliegen.
Häufig gestellte Fragen
Wie unterscheidet sich ein GFK-Formgitterrost von einem Stahlgitterrost?
Ein GFK-Formgitterrost hat ein geringeres Materialgewicht als ein Stahlgitterrost und ist elektrisch nicht leitfähig. GFK wird häufig in Umgebungen eingesetzt, in denen Korrosionsbeständigkeit und Wartungsanforderungen Metallgitterroste weniger geeignet machen. Die Tragfähigkeit hängt von der Plattenkonfiguration und der Tragkonstruktion ab.
Kann dieser Gitterrost für höhere Lasten ausgelegt werden?
Die Tragfähigkeit hängt von der Plattendicke, der Spannweite zwischen den Auflagern sowie der gewählten Harz- und Faserkonfiguration ab. Für höhere Lastanforderungen können dickere Platten oder kürzere Auflagerabstände in Betracht gezogen werden. Projektspezifische Lastberechnungen können bei Vorliegen der technischen Angaben durchgeführt werden.
Ist das Material für elektrische oder explosionsgefährdete Bereiche geeignet?
GFK ist elektrisch nicht leitfähig. Für Projekte mit spezifischen Anforderungen an das Brandverhalten sind flammhemmende Harzformulierungen verfügbar. Die Eignung für explosionsgefährdete Bereiche hängt von der jeweiligen Anwendungsklassifizierung und den geltenden Projektanforderungen ab.
Verschlechtert sich das Material bei UV-Belastung?
Für längere Außenbewitterung sind UV-stabilisierte Harzsysteme verfügbar. Das gewählte Harz beeinflusst die langfristige Farbbeständigkeit und den Oberflächenzustand unter Sonneneinstrahlung.
Können die Platten vor Ort zugeschnitten werden?
Ja, die Platten können mit geeigneten FRP-Schneidwerkzeugen zugeschnitten werden. Nach dem Schneiden wird die werkseitig versiegelte Kante geöffnet, sodass freiliegende Glasfasern mit einer kompatiblen Harz-Deckschicht wieder versiegelt werden sollten, um die freiliegende Kantenfläche zu behandeln.
Verwandte Produkte und Systemkomponenten
Der GFK-Formgitterrost mit offenen Maschen wird üblicherweise als Teil eines Boden- oder Plattformsystems installiert. Zu den häufig eingesetzten Komponenten gehören:
- FRP-Träger und Tragkonstruktionen für die Gitterrostmontage
- Handläufe und Geländersysteme für erhöhte Plattformen
- Befestigungselemente, Halteclips und Verbindungskomponenten
Für kompatible Produkte und systembezogene Empfehlungen können Sie unser technisches Team mit Ihren Projektanforderungen kontaktieren. Sie können auch unseren Auswahlleitfaden für geformte FRP-Gitterroste oder die Übersicht über FRP-Gitterrostsysteme für verwandte Produktfamilien ansehen.
Technische Anfrage
Für Anfragen zu technischen Daten, Lastberechnungen oder projektspezifischen Zeichnungen übermitteln Sie bitte die relevanten Projektanforderungen. Die folgenden Angaben unterstützen die Bestimmung einer geeigneten Produktkonfiguration:
- Plattenabmessungen und erforderliche Dicke
- Auflagerabstand und erwartete Lasten
- Art des Verkehrs (Fußgänger, Wagen oder Fahrzeug)
- Chemische Einwirkung und Umgebungstemperaturbereich
- Bevorzugte Oberflächenbeschichtung (körnig, konkav oder glatt)
- Anforderungen an das Brandverhalten, falls vorhanden
- Farbwunsch und erforderliche Menge
