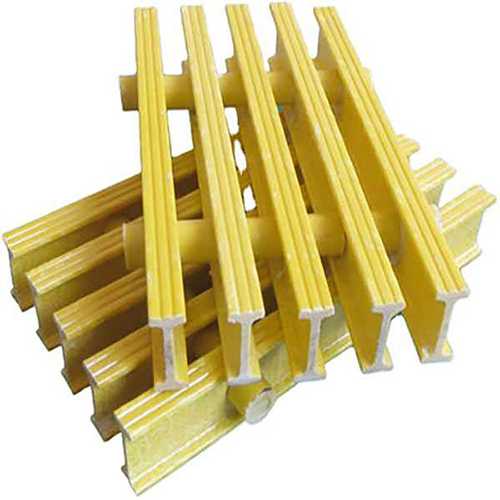

Überblick über den pultrudierten GFK-Stabrost
Pultrudierter GFK-Stabrost, auch als pultrudierter FRP-Gitterrost oder Verbund-Stabrost bezeichnet, ist ein strukturelles Gitterpaneel aus pultrudierten GFK-Tragstäben und Querstäben für industrielle Laufstege, Plattformen und Zugangsbereiche. Die kontinuierliche Verstärkung ist überwiegend entlang der Tragstäbe ausgerichtet. Daher sind Stabprofil, Spannweite, Auflagerabstand und Belastung wichtige Faktoren bei der Produktauswahl.
Was ist ein pultrudierter GFK-Stabrost?
Ein pultrudierter GFK-Stabrost ist ein lasttragendes Gitterpaneel, das aus pultrudierten GFK-Stäben in einer regelmäßigen Anordnung aufgebaut ist. Die Tragstäbe nehmen die Hauptlast auf, während Querstäbe die einzelnen Elemente zu einer steifen Gitterstruktur verbinden. Im Vergleich zu einem Gitterrost aus Press- oder Formverfahren besitzt der pultrudierte Gitterrost eine andere Verstärkungsarchitektur mit einer überwiegend entlang der Tragstäbe ausgerichteten kontinuierlichen Verstärkung. Dadurch sind Stabgeometrie, Spannweite, Auflagerabstand und Belastung wichtige Faktoren bei der Auswahl der Gitterrostkonfiguration.
Wichtige Produktmerkmale
- Werkstoff: glasfaserverstärkter Kunststoff (GFK / GRP)
- Herstellungsverfahren: Pultrusion
- Stabprofil: I-Stab oder T-Stab
- Typische Paneeldicken: 25 mm, 30 mm, 38 mm, 50 mm
- Oberflächenoptionen: körnig, Meniskus oder glatt
Werkstoff und Konstruktion
Der pultrudierte GFK-Stabrost wird im Pultrusionsverfahren hergestellt. Dabei werden kontinuierliche Glasfaserverstärkungen mit Harz imprägniert und durch eine beheizte Matrize gezogen, um kontinuierliche Strukturstäbe zu formen. Die fertigen Stäbe werden anschließend mit Querstäben durch mechanische Befestigung oder Verklebung zu einem Gitterrostpaneel verbunden.
Die Verstärkungsarchitektur ist überwiegend in Längsrichtung der Tragstäbe ausgerichtet. Das Harzsystem umschließt die Glasfaserverstärkung und beeinflusst die Materialverträglichkeit gegenüber Feuchtigkeit, Chemikalien, UV-Strahlung und anderen Betriebsbedingungen. Je nach erforderlicher Produktkonfiguration können Polyester, Vinylester und flammhemmende Formulierungen als Harzsysteme eingesetzt werden.
Typische Anwendungen
Pultrudierte GFK-Gitterroste werden in industriellen und infrastrukturellen Bereichen eingesetzt, in denen die Gitterrostkonfiguration, die Auflageranordnung, die Umgebungsbedingungen und die Werkstoffeigenschaften wichtige Auswahlkriterien sind. Typische Einsatzbereiche sind chemische Anlagen, Offshore- und Marineeinrichtungen, Kraftwerke, Wasser- und Abwasserbehandlungsanlagen sowie andere industrielle Zugangsbereiche.
Häufige Einbauarten sind Laufstege, Wartungsgänge, Abdeckungen für Kanäle, Zwischenpodeste, Wartungsplattformen und andere Zugangsflächen, bei denen die Gitterrostkonfiguration anhand von Spannweite, Belastung, Auflagerabstand und Betriebsbedingungen ausgewählt werden muss.
Auswahlkriterien
Bei der Auswahl eines pultrudierten GFK-Stabrosts beeinflussen mehrere produkt- und projektspezifische Faktoren die geeignete Konfiguration:
- Spannweite und Last: Höhe und Abstand der Tragstäbe sollten entsprechend der erforderlichen Spannweite, des Auflagerabstands und der Auslegungslast gewählt werden.
- Harzsystem: Das Harzsystem beeinflusst die chemische Verträglichkeit und weitere Materialeigenschaften. Die Auswahl sollte daher die vorhandenen Chemikalien, Temperaturen und Expositionsbedingungen berücksichtigen.
- Oberfläche: Körnige oder Meniskus-Oberflächen können gewählt werden, wenn Rutschhemmung eine wichtige Anforderung ist. Glatte Oberflächen können bei einem Schwerpunkt auf einfacher Reinigung bevorzugt werden.
- Elektrische Eigenschaften: Die elektrische Leitfähigkeit kann in elektrischen Anlagen und in der Nähe spannungsführender Betriebsmittel ein wichtiger Werkstoffaspekt sein. Gitterrostkonfiguration und Befestigungselemente sollten dabei gemeinsam betrachtet werden.
- Bearbeitung vor Ort: Paneele können bei der Montage zugeschnitten oder gebohrt werden. Durch die Bearbeitung werden Glasfasern an den Schnitt- oder Bohrstellen freigelegt. Diese Bereiche sollten nach der Bearbeitung mit einem geeigneten Harzsystem versiegelt werden.
Produktoptionen und Konfigurationen
| Eigenschaft | Optionen / Werte |
|---|---|
| Werkstoff | Glasfaserverstärkter Kunststoff (GFK / GRP) |
| Herstellungsverfahren | Pultrusion |
| Stabprofil | I-Stab, T-Stab |
| Typische Dicken | 25 mm, 30 mm, 38 mm, 50 mm |
| Paneelabmessungen | Übliche Größen 1220 × 3660 mm, 1000 × 4000 mm sowie weitere projektbezogene Abmessungen |
| Harzoptionen | Isophthalpolyester, Vinylester, flammhemmende Formulierungen |
| Oberflächenoptionen | Körnig, Meniskus, glatt |
| Farboptionen | Grau, Grün, Gelb und weitere projektbezogene Farben |
Tragfähigkeit und Auswahl der Spannweite hängen von der Gitterrostkonfiguration, der Geometrie der Tragstäbe, dem Auflagerabstand und den projektspezifischen Belastungsbedingungen ab. Auch die Auswahl von Harz und Oberfläche sollte auf die vorgesehene Einsatzumgebung abgestimmt werden.
Häufig gestellte Fragen
Wie unterscheidet sich ein pultrudierter Gitterrost von einem Formgitterrost?
Pultrudierte Gitterroste werden aus Strukturstäben hergestellt, die im Pultrusionsverfahren geformt und mit einer kontinuierlichen Verstärkung hauptsächlich in Längsrichtung der Tragstäbe versehen werden. Formgitterroste entstehen durch ein anderes Herstellungsverfahren und eine andere Verstärkungsarchitektur. Der Unterschied ist bei der Auswahl von Gitterrostgeometrie, Auflagerabstand und Belastungsbedingungen relevant.
Welche Faktoren beeinflussen die Auswahl eines pultrudierten GFK-Gitterrosts?
Wichtige Faktoren sind Tragstabprofil und -höhe, Spannweite, Auflagerabstand, Auslegungslast, Harzsystem, Oberflächenstruktur, Umgebungsbedingungen und die vorgesehene Nutzung des Gitterrostpaneels.
Kann pultrudierter GFK-Gitterrost in korrosiven Umgebungen eingesetzt werden?
Pultrudierter GFK-Gitterrost kann für korrosive Umgebungen in Betracht gezogen werden, wenn das Harzsystem auf die vorhandenen Chemikalien, Konzentrationen, Temperaturen und Expositionsbedingungen abgestimmt wird. Die chemische Verträglichkeit sollte daher als Konfigurations- und Anwendungsfaktor und nicht als allgemeine Eigenschaft jedes GFK-Gitterrostpaneels betrachtet werden.
Können pultrudierte Gitterrostpaneele vor Ort zugeschnitten oder gebohrt werden?
Die Paneele können bei der Montage zugeschnitten oder gebohrt werden. Da bei der Bearbeitung die Glasfaserverstärkung freigelegt wird, sollte der bearbeitete Bereich mit einem geeigneten Harzsystem versiegelt werden, um die freiliegende Verstärkung gegenüber der Betriebsumgebung zu schützen.
Verwandte Produkte und Systemkomponenten
Pultrudierter GFK-Stabrost wird üblicherweise als Teil eines Zugangs- oder Bodensystems installiert. Verwandte Komponenten können sein:
- GFK-Träger und Tragkonstruktionen zur Befestigung des Gitterrosts
- Handläufe und Geländersysteme für erhöhte Plattformen
- Befestigungselemente, Halteclips und Verbindungskomponenten
Weitere Produktoptionen und eine systembezogene Auswahl finden Sie im Auswahlleitfaden für pultrudierte GFK-Gitterroste oder in der Übersicht der GFK-Gitterrostsysteme.
Technische Anfrage
Für eine projektbezogene Produktauswahl geben Sie bitte die wichtigsten Bedingungen an, die die Gitterrostkonfiguration beeinflussen:
- Erforderliche Paneelabmessungen und Höhe der Tragstäbe
- Spannweite und Auflagerabstand
- Erwartete Nutzlasten und Art des Verkehrs
- Chemische Exposition und Umgebungstemperaturbereich
- Gewünschte Oberfläche: körnig, Meniskus oder glatt
- Anforderungen an Brandverhalten oder elektrische Isolation
- Farbwunsch und benötigte Menge
