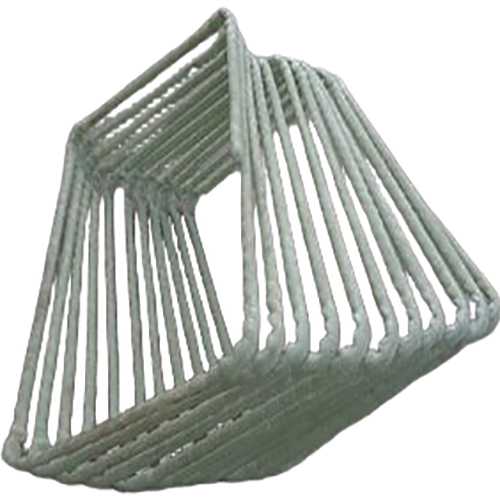

نظرة عامة على قضيب تسليح GFRP
قضيب تسليح FRP، ويُعرف أيضاً باسم قضيب تسليح GFRP أو قضيب التسليح المصنوع من الألياف الزجاجية، هو قضيب تسليح غير معدني يتكون من ألياف زجاجية مستمرة مدمجة داخ... اقرأ المزيد
قضيب تسليح FRP، ويُعرف أيضاً باسم قضيب تسليح GFRP أو قضيب التسليح المصنوع من الألياف الزجاجية، هو قضيب تسليح غير معدني يتكون من ألياف زجاجية مستمرة مدمجة داخل مصفوفة من الراتنج المتصلد حرارياً. يُستخدم لتسليح الخرسانة عندما تكون مقاومة التآكل أو انخفاض التوصيل الكهربائي أو التسليح غير المعدني من الاعتبارات المهمة. يُنتج قضيب FRP عادةً باستخدام عملية البثق بالسحب (Pultrusion)، مع سطح مضلع أو مطلي بالرمل للمساعدة على تحقيق التماسك مع الخرسانة. تختلف خصائص المنتج وفقاً لقطر القضيب ومحتوى الألياف ونظام الراتنج ومعالجة السطح.
ما هو قضيب تسليح FRP؟
قضيب تسليح FRP هو قضيب من البوليمر المقوى بالألياف الزجاجية مصمم للاستخدام كتسليح داخل الخرسانة. يجمع القضيب بين ألياف زجاجية مستمرة ومصفوفة من راتنج البوليمر، مع توجيه الألياف أساساً على امتداد القضيب. ويحدد هذا التركيب خصائص الشد وسلوك المادة غير المعدنية للقضيب.
حقائق أساسية عن المنتج
المادة: ألياف زجاجية مستمرة مدمجة في مصفوفة من راتنج متصلد حرارياً.
عملية التصنيع: البثق بالسحب، مما يوجه ألياف التسليح على طول القضيب.
السطح: تصميمات مضلعة أو مطلية بالرمل للمساعدة على التماسك مع الخرسانة.
الاستخدام الرئيسي: تسليح غير معدني للمنشآت الخرسانية.
خصائص المادة: غير معدنية، وأخف وزناً من تسليح الفولاذ، ومناسبة للتطبيقات التي تكون فيها اعتبارات التآكل أو الخصائص الكهربائية مهمة في التصميم.
المادة والتركيب
يُصنع قضيب تسليح FRP باستخدام عملية البثق بالسحب. تُجمع خيوط الألياف الزجاجية المستمرة مع مصفوفة الراتنج ثم تُشكّل داخل قالب مسخن، حيث يأخذ المركب شكله المقطعي النهائي ويتصلد الراتنج. ويوفر ترتيب الألياف الطولي التسليح الرئيسي على امتداد محور القضيب.
تحيط مصفوفة الراتنج بالألياف الزجاجية وتشكل الطور البوليمري للمركب. ويمكن تشكيل سطح القضيب على هيئة أضلاع أو تزويده بطبقة رملية للمساعدة على التفاعل الميكانيكي مع الخرسانة. ويتم تحديد محتوى الألياف ونظام الراتنج وهندسة القضيب ومعالجة السطح وفقاً لتكوين المنتج ومتطلبات التطبيق.
التطبيقات
يُستخدم قضيب تسليح FRP في المنشآت الخرسانية عندما يكون التسليح غير المعدني مفضلاً أو عندما تجعل ظروف التعرض اعتبارات التآكل مهمة. وتشمل مجالات الاستخدام الشائعة:
المنشآت البحرية والساحلية مثل الحواجز البحرية والأرصفة وبلاطات الجسور
منشآت معالجة المياه ومياه الصرف
مصانع المعالجة الكيميائية ومنشآت الاحتواء
منشآت توليد الطاقة والمحطات الكهربائية الفرعية
البنية التحتية للنقل المعرضة لأملاح إزالة الجليد
المنشآت تحت الأرض وبطانات الأنفاق
اعتبارات الاختيار
يتضمن اختيار قضيب تسليح FRP عادةً عدة متغيرات مرتبطة بالمنتج والمشروع:
قطر القضيب وخصائص الشد المطلوبة للتصميم الإنشائي
نظام الراتنج بما يتوافق مع بيئة التعرض المتوقعة
محتوى الألياف وخصائص معامل المرونة وفق متطلبات الصلابة
معالجة السطح وهندسة القضيب لتحقيق التماسك مع الخرسانة
خصائص التمدد الحراري مقارنة بالخرسانة المحيطة
غطاء الخرسانة ومتطلبات التطوير وظروف التركيب
ظروف التحميل طويلة الأمد، بما في ذلك الأحمال المستمرة والدورية
يعتمد اختيار المنتج على خصائص القضيب المطلوبة والظروف الإنشائية وبيئة التعرض وتكوين المنتج المحدد.
المواصفات الفنية
يوضح الجدول التالي الخصائص العامة لقضبان تسليح FRP. وتختلف خصائص المنتج وفقاً لقطر القضيب ومحتوى الألياف ونظام الراتنج ومعالجة السطح والتكوين العام.
الخصائص العامة لقضيب تسليح FRP
الخاصية
الوصف
نوع المادة
بوليمر مقوى بالألياف الزجاجية (GFRP)
عملية التصنيع
البثق بالسحب
التسليح
ألياف زجاجية مستمرة
المصفوفة
راتنج بوليمري متصلد حرارياً
معالجة السطح
تصميم مضلع أو مطلي بالرمل لتحسين التماسك مع الخرسانة
قطر القضيب
يُختار وفقاً لتكوين المنتج والمتطلبات الإنشائية
خصائص الشد
تتحدد وفق محتوى الألياف ونظام الراتنج وقطر القضيب وتكوين المنتج
معامل المرونة
يتحدد وفق نظام المادة المركبة ومحتوى الألياف
الخصائص الكهربائية
مادة غير معدنية مناسبة للتطبيقات التي تتطلب انخفاض التوصيل الكهربائي
الأسئلة الشائعة
هل يمكن استخدام قضيب FRP بدلاً من تسليح الفولاذ؟
يُستخدم قضيب FRP كخيار تسليح غير معدني في المنشآت الخرسانية. ويختلف سلوك الشد والصلابة وخصائص التماسك لديه عن الفولاذ، لذلك يتم اختياره ضمن التصميم الإنشائي بدلاً من اعتباره بديلاً مباشراً للفولاذ بنفس الخصائص.
هل يحقق قضيب FRP تماسكاً مع الخرسانة؟
نعم. تُستخدم الأسطح المضلعة والمطلية بالرمل للمساعدة على تحقيق التفاعل بين القضيب والخرسانة المحيطة. وتعتمد خصائص التماسك على معالجة السطح وهندسة القضيب وخصائص الخرسانة وظروف التركيب.
هل يناسب قضيب FRP البيئات الكهربائية أو المغناطيسية؟
قضيب FRP مادة غير معدنية ولا يمتلك الخصائص الكهربائية والمغناطيسية نفسها لتسليح الفولاذ. ويمكن أخذه في الاعتبار عندما يكون انخفاض التوصيل الكهربائي أو استخدام تسليح غير مغناطيسي من متطلبات التصميم.
هل يمكن قطع قضيب FRP في الموقع؟
يمكن قطع قضيب FRP باستخدام أدوات قطع كاشطة أو ماسية مناسبة. وقد ينتج عن القطع غبار من المادة المركبة، لذلك ينبغي استخدام وسائل مناسبة للتحكم بالغبار ومعدات الوقاية الشخصية أثناء التصنيع والتركيب.
هل يصدأ قضيب FRP؟
قضيب FRP مادة غير معدنية ولا يصدأ بالطريقة نفسها التي يصدأ بها تسليح الفولاذ. ويعتمد سلوكه على المدى الطويل على نظام المادة المركبة وظروف التعرض التي يعمل فيها التسليح.
الاستفسار الهندسي
لاختيار المنتج أو تقييم المشروع، شارك المتطلبات الرئيسية التي تؤثر في اختيار التسليح:
قطر القضيب وطوله المطلوبان
متطلبات الشد والصلابة الإنشائية
غطاء الخرسانة وترتيب حديد التسليح
ظروف التعرض المتوقعة، بما في ذلك الظروف الكيميائية والرطوبة ودرجة الحرارة
