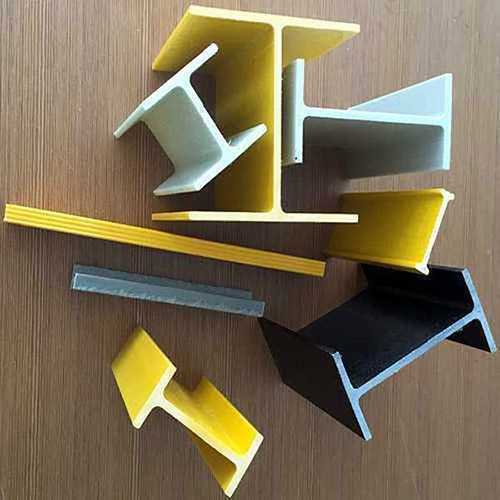

بروفيل H من الألياف الزجاجية

نظرة عامة على بروفيل H من الألياف الزجاجية

ما هو بروفيل H من الألياف الزجاجية؟

بروفيل H من الألياف الزجاجية هو عنصر إنشائي مُصنّع بالبثق من البلاستيك المقوى بالألياف الزجاجية (FRP/GRP). ويوفر شكله على هيئة H هندسة إنشائية مناسبة للانحناء ونقل الأحمال. تُستخدم هذه البروفيلات في الإطارات والدعامات والتجميعات الحاملة عندما يتطلب المشروع بروفيلًا إنشائيًا مركبًا مقوى بالألياف الزجاجية.

الخصائص الأساسية للمنتج

• المادة: ألياف زجاجية مستمرة مدمجة في مصفوفة من راتنج متصلد حراريًا
• عملية التصنيع: البثق، حيث يتم تشريب التعزيز المستمر بالراتنج وتشكيله إلى مقطع H بواسطة قالب مُسخن
• المقطع: هندسة مقطع H للاستخدام في الإطارات الإنشائية ونقل الأحمال
• إمكانية التهيئة: يمكن تحديد أبعاد المقطع وأنظمة الراتنج وفق متطلبات المشروع
• الخصائص الكهربائية: FRP غير موصل للكهرباء عادةً، وقد تختلف الخصائص الكهربائية بحسب تركيبة الراتنج والإضافات وحالة السطح

المادة والتركيب

يتم تصنيع بروفيل H بعملية البثق. تُشرب ألياف الزجاج المستمرة بالراتنج ثم تُشكّل داخل قالب مُسخن لإنتاج المقطع H المطلوب.

يتم اختيار نظام الراتنج وفق المشروع. ويمكن اختيار أنظمة البوليستر والفينيل إستر وفق البيئة المتوقعة ومتطلبات المشروع. كما يمكن توفير تركيبات مقاومة للهب للمشاريع التي تتضمن متطلبات محددة لأداء الحريق.

يتم تحديد عمق المقطع وعرض الجناحين وسماكة الجسر والطول وفق المتطلبات الإنشائية وإمكانات التصنيع. ويمكن أيضًا دراسة المقاطع المخصصة لبعض المشاريع.

عند قص البروفيل أو ثقبه أثناء التصنيع أو التجهيز، يجب حماية الألياف المكشوفة باستخدام نظام راتنج متوافق. كما ينبغي أخذ التعرض الكيميائي ودورات درجات الحرارة والظروف البيئية الأخرى في الاعتبار عند اختيار البروفيل ونظام الراتنج.

التطبيقات

تُستخدم بروفيلات H الإنشائية من FRP المصنعة بالبثق كعناصر إنشائية في التطبيقات التي تتطلب مقاطع إنشائية مركبة. وتشمل بيئات الاستخدام الشائعة:

• إطارات ودعامات إنشائية في قطاع البناء
• المنشآت البحرية والساحلية
• منشآت المعالجة الكيميائية ومعالجة مياه الصرف
• هياكل معدات صناعية ومنشآت ثانوية
• الممرات والمنصات وهياكل دعم البنية التحتية

يعتمد الاختيار النهائي للبروفيل والمادة على الأحمال الإنشائية وظروف الامتداد والدعامات والبيئة وتفاصيل الوصل ومتطلبات المشروع الأخرى.

قدرة التحمل

تعتمد قدرة تحمل بروفيل H من الألياف الزجاجية على التكوين المحدد. ويأخذ التقييم الإنشائي في الاعتبار أبعاد المقطع وطول الامتداد وظروف الدعم وخصائص التعزيز ونظام الراتنج ودرجة حرارة التشغيل وتفاصيل الوصل.

• أبعاد المقطع وسماكة الجدار
• طول الامتداد وظروف الدعم
• اتجاه الألياف ومحتوى التعزيز
• نظام الراتنج ودرجة حرارة التشغيل
• نوع المثبتات وتفاصيل الوصل

تنطبق حسابات الأحمال على البروفيل والامتداد وترتيب الدعم وظروف التحميل المحددة التي يتم تقييمها.

اعتبارات الاختيار

عند تحديد بروفيل H من الألياف الزجاجية، ينظر المهندسون عادةً في المتغيرات التالية:

• أبعاد البروفيل: يتم تحديد عمق المقطع وعرض الجناحين وسماكة الجسر وفق الامتداد والأحمال ومتطلبات الانحراف.
• نظام الراتنج: يرتبط اختيار الراتنج بالتعرض الكيميائي وظروف درجات الحرارة ومتطلبات أداء الحريق المحددة.
• بنية الألياف: يؤثر اتجاه التعزيز ومحتواه في الخصائص الميكانيكية للبروفيل.
• تفاصيل الوصل: تؤثر الوصلات الميكانيكية أو الملصقة في انتقال الأحمال ويجب أخذها في الاعتبار ضمن الترتيب الإنشائي.
• البيئة: يمكن أن تؤثر الرطوبة والتعرض للأشعة فوق البنفسجية والملامسة الكيميائية وظروف الحرارة في اختيار المادة وحماية السطح.

تعتمد الخصائص الميكانيكية وقدرة التحمل على تكوين البروفيل المختار وظروف المشروع.

المواصفات الفنية

يتم تحديد بروفيلات H من الألياف الزجاجية وفق شكل المقطع والأبعاد ونظام الراتنج ومتطلبات المشروع. وتعتمد القيم الدقيقة والتكوينات على البروفيل المحدد.

للحصول على معلومات إنشائية خاصة بالمشروع، يرجى تقديم أبعاد البروفيل والامتداد وظروف الدعم والأحمال وظروف البيئة ومتطلبات الراتنج.

الأسئلة الشائعة

ما هو بروفيل H من الألياف الزجاجية؟

هو بروفيل إنشائي من FRP/GRP مُصنّع بالبثق وله مقطع عرضي على شكل H. ويُستخدم في الإطارات والدعامات والتجميعات الإنشائية ذات الصلة.

ما المواد المستخدمة في تصنيع بروفيلات H من الألياف الزجاجية؟

تستخدم ألياف زجاجية مستمرة مدمجة في مصفوفة من راتنج متصلد حراريًا. ويمكن اختيار أنظمة البوليستر والفينيل إستر وفق متطلبات المشروع والبيئة.

هل يمكن تخصيص أبعاد بروفيل H؟

يمكن تحديد العمق وعرض الجناحين وسماكة الجسر والطول وفق متطلبات المشروع وإمكانات التصنيع. كما يمكن دراسة المقاطع المخصصة لبعض التطبيقات.

ما العوامل التي تؤثر في قدرة تحمل بروفيل H؟

تعتمد قدرة التحمل على هندسة البروفيل والامتداد وظروف الدعم وترتيب الأحمال وخصائص التعزيز ونظام الراتنج ودرجة الحرارة وتفاصيل الوصل.

هل يمكن استخدام بروفيلات H من الألياف الزجاجية في البيئات المسببة للتآكل؟

تُستخدم بروفيلات FRP الإنشائية في البيئات الصناعية والبحرية ومعالجة مياه الصرف وغيرها من التطبيقات التي يكون فيها التعرض للتآكل أحد اعتبارات اختيار المادة. وينبغي النظر إلى اختيار الراتنج والظروف البيئية معًا.

ما المعلومات اللازمة لاختيار بروفيل H؟

تشمل المعلومات المفيدة الأبعاد المطلوبة والامتداد وظروف الدعم والأحمال ومتطلبات الانحراف وطريقة الوصل والتعرض الكيميائي ودرجة الحرارة والتعرض للأشعة فوق البنفسجية وأي متطلبات لأداء الحريق.

المنتجات والمكونات ذات الصلة

يمكن أن تكون بروفيلات H من الألياف الزجاجية جزءًا من نظام إنشائي أكبر من FRP. وتشمل المنتجات ذات الصلة:

• بروفيلات FRP من نوع I والقناة للإطارات الإنشائية
• شبكات FRP وألواح الأرضيات للمنصات والممرات
• حوامل FRP ومكونات الوصل وأنظمة التثبيت

يعتمد اختيار المنتجات المرتبطة على الترتيب الإنشائي ومتطلبات المشروع.

الاستفسار الهندسي

للحصول على معلومات إنشائية خاصة بالمشروع، يرجى تقديم ظروف التصميم الأساسية حتى يمكن تقييم تكوين بروفيل H المناسب.

• الأبعاد المطلوبة للبروفيل: العمق وعرض الجناحين وسماكة الجسر
• الامتداد وظروف الدعم
• الأحمال المتوقعة ومتطلبات الانحراف
• التعرض الكيميائي ودرجة حرارة التشغيل
• التعرض للأشعة فوق البنفسجية وبيئة التركيب
• متطلبات أداء الحريق، إن وجدت
