نظرة عامة على غطاء الشفط المصنوع من الألياف الزجاجية
أغطية الشفط المصنوعة من الألياف الزجاجية، والتي تُعرف أيضاً باسم أغطية العادم FRP أو أغطية الاستخراج GRP أو أغطية الشفط الموضعي، هي مكونات لالتقاط الملوثات من المصدر تُوصل بنظام عادم لسحب الأبخرة أو الغازات أو الغبار بعيداً عن منطقة العمل. تُصنع من ألياف زجاجية مدمجة في مصفوفة من راتنج متصلد حرارياً. وتشمل التطبيقات النموذجية المعالجة الكيميائية، والطلاء الكهربائي، والمختبرات، ومعالجة مياه الصرف، وأنظمة العادم الموضعي الصناعية.
ما هو غطاء الشفط المصنوع من الألياف الزجاجية؟

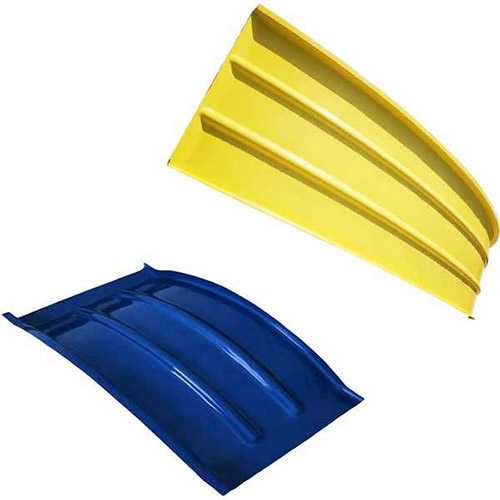

غطاء الشفط المصنوع من الألياف الزجاجية هو مكوّن لالتقاط الملوثات من المصدر مصنوع من البلاستيك المقوى بالألياف الزجاجية (FRP/GRP)، ويتم توصيله بنظام عادم لسحب الهواء الملوث بعيداً عن منطقة العمل. ويشكل نقطة الالتقاط في نظام تهوية بالعادم الموضعي، حيث يوجّه الأبخرة أو الغازات أو الغبار إلى مجاري الهواء المتصلة.
يمكن توريد أغطية الشفط المصنوعة من الألياف الزجاجية بوصـلات ذات حواف أو بوصـلات مباشرة مع مجاري الهواء. ويمكن تحديد الأبعاد وسماكة الجدار وواجهات التوصيل وترتيبات التركيب وفق متطلبات المشروع.
الحقائق الرئيسية للمنتج
المادة: ألياف زجاجية مدمجة في مصفوفة من راتنج متصلد حرارياً
شكل المنتج: غطاء عادم موضعي لاستخراج الأبخرة والتقاط الملوثات من المصدر
خيارات الراتنج: أنظمة راتنج بوليستر أو فينيل إستر وفق متطلبات المشروع
خيارات التوصيل: توصيل ذو حواف أو توصيل مباشر مع مجرى الهواء
ترتيبات التركيب: تركيب على الجدار أو السقف أو المعدات وفق ترتيب التركيب
التخصيص: يمكن تكييف الأبعاد وسماكة الجدار وواجهة التوصيل وتفاصيل التركيب وفق مخطط التركيب
المادة والتركيب
يتكون جسم الغطاء من ألياف زجاجية مع مصفوفة من راتنج متصلد حرارياً. ويمكن النظر في أنظمة راتنج البوليستر أو الفينيل إستر وفق التعرض الكيميائي ودرجة حرارة التشغيل وغيرها من ظروف المشروع.
يمكن تجهيز الغطاء بأسطح داخلية ملساء، كما يمكن توفير طبقة Gel Coat اختيارية عند تحديدها في المواصفات. ويتم تحديد تفاصيل التوصيل والتركيب بما يتوافق مع مجاري الهواء المرتبطة وترتيب التركيب.
في تطبيقات العادم التي تتضمن أبخرة أكّالة، ينبغي أن يعتمد اختيار الراتنج على الوسط الكيميائي الفعلي وتركيزه ودرجة الحرارة وظروف التعرض وتصميم نظام التهوية، وليس على مادة الغطاء وحدها.
التطبيقات النموذجية
تُستخدم أغطية الشفط FRP كمكونات للشفط الموضعي والتقاط الملوثات من المصدر ضمن أنظمة التهوية. وتشمل بيئات الاستخدام النموذجية:
منشآت تصنيع ومعالجة المواد الكيميائية
عمليات الطلاء الكهربائي ومعالجة الأسطح
مناطق إنتاج المستحضرات والمنتجات الدوائية
المختبرات الصناعية والبحثية

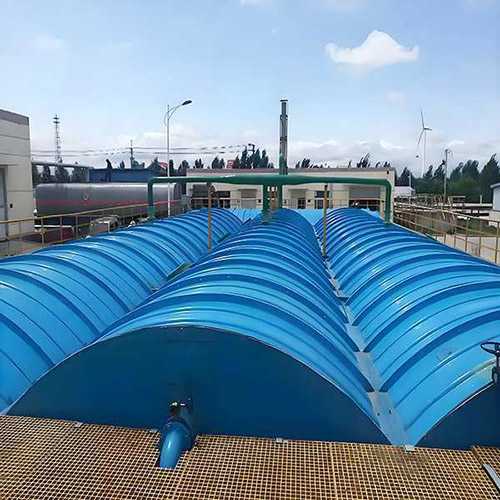

محطات معالجة مياه الصرف وأنظمة التحكم في الروائح
مناطق التصنيع العامة التي تتطلب شفطاً موضعياً
ينبغي النظر في التكوين وفق نوع الملوث وتركيزه، ومعدل تدفق الهواء المطلوب، والمساحة المتاحة، والتعرض الكيميائي، وترتيب مجاري الهواء، وظروف التركيب.
اعتبارات الاختيار
عند اختيار غطاء شفط من الألياف الزجاجية، ينبغي مراعاة المتغيرات التي تؤثر في تكوين الغطاء وتكامله مع نظام التهوية:
نظام الراتنج: يمكن اختيار البوليستر أو الفينيل إستر وفق التعرض الكيميائي ودرجة حرارة التشغيل.
هندسة الغطاء: يعتمد شكل الغطاء وأبعاده على موقع المصدر ومسافة الالتقاط وتخطيط منطقة العمل والمساحة المتاحة للتركيب.
واجهة التوصيل: يجب أن تتوافق الوصلة ذات الحواف أو الوصلة المباشرة مع نظام مجاري الهواء المرتبط.
ترتيب التركيب: يعتمد التركيب الجداري أو السقفي أو على المعدات على تخطيط العملية وهيكل الدعم المتاح.
متطلبات تدفق الهواء: ينبغي تنسيق اختيار الغطاء مع معدل تدفق الهواء المطلوب وخصائص الملوث وترتيب الالتقاط والمروحة ومجاري الهواء المرتبطة.
المواصفات الفنية
يلخص الجدول التالي الخصائص العامة للمنتج. وتعتمد الأبعاد وتفاصيل التصنيع ومتطلبات المشروع المحددة على التكوين المختار وظروف التركيب.
الخاصية
النطاق / الخيارات النموذجية
الملاحظات
المادة
بلاستيك مقوى بالألياف الزجاجية (FRP/GRP)
مصفوفة من راتنج متصلد حرارياً؛ اختيار الراتنج وفق ظروف التطبيق
نظام الراتنج
بوليستر أو فينيل إستر
يُختار وفق التعرض الكيميائي وظروف التشغيل
تكوين السطح
سطح داخلي أملس؛ طبقة Gel Coat اختيارية عند تحديدها
يعتمد على التكوين
واجهة التوصيل
توصيل ذو حواف أو توصيل مباشر مع مجرى الهواء
يمكن تكييف تفاصيل التوصيل مع نظام مجاري الهواء
التركيب
جداري أو سقفي أو على المعدات
تعتمد التفاصيل على مخطط التركيب
التخصيص
الأبعاد، سماكة الجدار، نوع التوصيل، تفاصيل التركيب
وفق متطلبات المشروع
يجب تقييم تدفق الهواء وترتيب الالتقاط وفقدان الضغط أو التوافق الكيميائي الخاص بالمشروع استناداً إلى ظروف التشغيل الفعلية وتكوين نظام التهوية.
الأسئلة الشائعة
هل يمكن تكوين غطاء شفط من الألياف الزجاجية لتطبيقات العادم المحتوية على مواد أكّالة؟
يمكن تكوين أغطية الشفط FRP لتطبيقات تتضمن أبخرة أكّالة أو أبخرة كيميائية. وينبغي أن يعتمد اختيار الراتنج على التعرض الكيميائي الفعلي والتركيز ودرجة حرارة التشغيل وغيرها من ظروف المشروع.
هل يمكن تكييف الغطاء مع أحجام مختلفة من مجاري الهواء؟
يمكن تكييف واجهات التوصيل وأبعاد الغطاء مع ترتيبات مختلفة لمجاري الهواء. ويتم تحديد الأبعاد النهائية وتفاصيل التوصيل وفق متطلبات التركيب.
ما المعلومات المطلوبة لاختيار غطاء شفط من الألياف الزجاجية؟
تشمل المعلومات المفيدة نوع الملوث وتركيزه، ومعدل تدفق الهواء المطلوب أو المتاح، وحجم مجرى الهواء، وموقع الغطاء، والمساحة المتاحة، ودرجة حرارة التشغيل، والتعرض الكيميائي، وأي أبعاد أو رسومات مطلوبة.
كيف تتم صيانة غطاء الشفط المصنوع من الألياف الزجاجية؟
يمكن أن تشمل الفحوصات الدورية جسم الغطاء وواجهات التوصيل ونقاط التثبيت والأسطح المعرضة. ويعتمد تكرار الفحص على التعرض الكيميائي وظروف التشغيل وبيئة التركيب وممارسات الصيانة في الموقع.
الاستفسار الهندسي
لطلب مراجعة التكوين أو اختيار الراتنج أو معلومات فنية خاصة بالمشروع أو عرض سعر، يرجى إرسال ظروف التشغيل والتركيب ذات الصلة مع الاستفسار.
