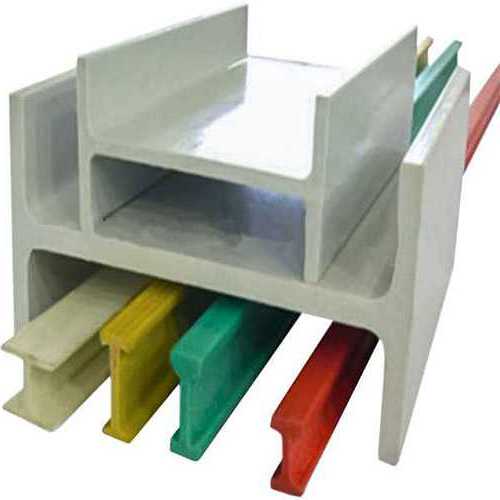

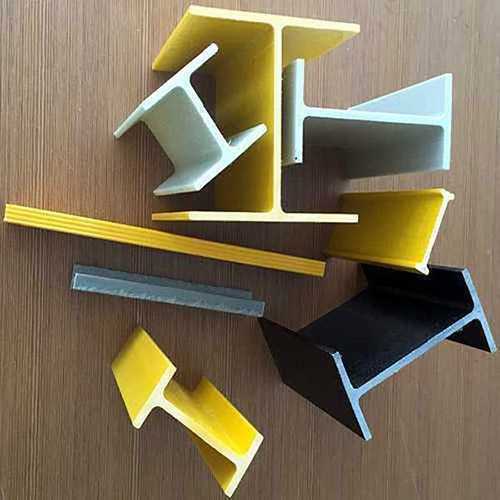

H-profil av glasfiberarmerad plast

Översikt över H-profil av glasfiber En H-profil av glasfiber, även kallad FRP H-profil eller GRP H-profil, är en pultruderad konstruktionsprofil med H-format tvärsnitt. Den används för ra... Läs Mer

0 reviews - Write a review

Lämna ett meddelande till oss

Namn

Meddelande

Beskrivning

Översikt över H-profil av glasfiber

En H-profil av glasfiber, även kallad FRP H-profil eller GRP H-profil, är en pultruderad konstruktionsprofil med H-format tvärsnitt. Den används för ramar, stöd och bärande konstruktioner inom bygg, marin verksamhet, industri och infrastruktur. Profilen kombinerar kontinuerlig glasfiberförstärkning med en härdplastmatris, och de konstruktiva egenskaperna beror bland annat på profilgeometri, fiberuppbyggnad, hartssystem och spännviddsförhållanden.

Vad är en H-profil av glasfiber?

En H-profil av glasfiber är en pultruderad konstruktionsdel tillverkad av glasfiberarmerad plast (FRP/GRP). Det H-formade tvärsnittet ger en konstruktionsgeometri för böjning och lastöverföring. Profilerna används för ramar, stöd och bärande konstruktioner när en glasfiberförstärkt kompositprofil krävs.

Viktiga produktegenskaper

Material: Kontinuerlig glasfiberförstärkning i en härdplastmatris
Tillverkningsprocess: Pultrudering, där den kontinuerliga förstärkningen impregneras med harts och formas till en H-profil genom en uppvärmd matris
Tvärsnitt: H-geometri för konstruktionsramar och lastöverföring
Konfiguration: Profilens dimensioner och hartssystem kan specificeras enligt projektets krav
Elektriska egenskaper: FRP är normalt icke-ledande; elektriska egenskaper kan variera beroende på hartsformulering, tillsatser och yttillstånd

Pultruderade FRP-konstruktionsprofiler med H-, I-, kanal- och vinkelprofiler — Pultruderade konstruktionsprofiler av glasfiber med H-, I-, kanal- och vinkelprofil.

Material och konstruktion

H-profilen tillverkas genom pultrudering. Kontinuerlig glasfiberförstärkning impregneras med harts och formas genom en uppvärmd matris till önskat H-format tvärsnitt.

Valet av harts görs utifrån projektet. Polyester- och vinylestersystem kan väljas beroende på planerad miljö och projektkrav. Flamhämmande formuleringar kan också användas när brandegenskaper ingår i specifikationen.

Profilhöjd, flänsbredd, livtjocklek och längd fastställs utifrån konstruktionskrav och produktionsmöjligheter. För lämpliga projekt kan även anpassade tvärsnitt övervägas.

Vid kapning eller borrning av profilen bör exponerad förstärkning skyddas med ett kompatibelt hartssystem. Kemisk exponering, temperaturväxlingar och andra miljöförhållanden bör beaktas vid val av profil och hartssystem.

Användningsområden

Pultruderade FRP H-profiler används som konstruktionsdelar i tillämpningar där kompositprofiler krävs. Vanliga användningsmiljöer är:

Konstruktionsramar och stöd inom bygg
Marina och kustnära konstruktioner
Industrianläggningar för kemisk process och avloppsrening
Ramar för industriutrustning och sekundära konstruktioner
Gångbryggor, plattformar och stödstrukturer för infrastruktur

Det slutliga valet av profil och material beror på konstruktionens laster, spännvidd, upplag, miljöförhållanden, anslutningar och andra projektkrav.

Bärförmåga

Bärförmågan hos en H-profil av glasfiber är konfigurationsberoende. Vid konstruktiv bedömning beaktas bland annat tvärsnittsdimensioner, spännvidd, upplagsförhållanden, förstärkningsegenskaper, hartssystem, driftstemperatur och anslutningsdetaljer.

Tvärsnittsdimensioner och godstjocklek
Spännvidd och upplagsförhållanden
Fiberorientering och förstärkningshalt
Hartssystem och driftstemperatur
Fästdon och anslutningskonfiguration

Lastberäkningar gäller för den specifika profil, spännvidd, upplagskonfiguration och belastning som utvärderas.

Val och dimensioneringsfaktorer

Vid specificering av en H-profil av glasfiber beaktas vanligtvis följande faktorer:

Profildimensioner: Sektionens höjd, flänsbredd och livtjocklek bestäms utifrån spännvidd, last och krav på nedböjning.
Hartssystem: Valet av harts är kopplat till kemisk exponering, temperaturförhållanden och specificerade krav på brandegenskaper.
Fiberuppbyggnad: Fiberorientering och förstärkningshalt påverkar profilens mekaniska egenskaper.
Anslutningar: Skruvförband eller limmade förband påverkar lastöverföringen och ska beaktas i konstruktionen.
Miljö: Fukt, UV-exponering, kemisk kontakt och temperatur kan påverka val av material och ytskydd.

Mekaniska egenskaper och bärförmåga beror på vald profilkonfiguration och projektets förhållanden.

Tekniska specifikationer

H-profiler av glasfiber specificeras utifrån tvärsnitt, dimensioner, hartssystem och projektkrav. Exakta värden och konfigurationer beror på vald profil.

Egenskap	Omfattning / Alternativ	Kommentar
Material	Glasfiberarmerad plast (FRP/GRP)	Hartssystem väljs utifrån användningskrav
Tillverkningsprocess	Pultrudering	Kontinuerlig förstärkning formas till H-profil
Tvärsnitt	H-profil	Dimensioner enligt projektkrav
Längd	Projektspecificerad	Beroende på produktions-, transport- och hanteringskrav
Bredd / höjd	Projektspecificerad	Enligt konstruktionskrav
Bärförmåga	Konfigurationsberoende	Beroende på profilstorlek, spännvidd, upplag, belastning och anslutningar
Hartssystem	Polyester / Vinylester / andra tillgängliga system	Väljs utifrån projekt och miljö
Brandegenskaper	Konfigurationsberoende	Flamhämmande formuleringar kan övervägas när det specificeras
Elektriska egenskaper	FRP normalt icke-ledande	Beror på formulering och yttillstånd

För projektspecifik konstruktionsinformation, ange önskade profildimensioner, spännvidd, upplagsförhållanden, laster, miljöförhållanden och krav på harts.

Vanliga frågor

Vad är en H-profil av glasfiber?

Det är en pultruderad FRP/GRP-konstruktionsprofil med H-format tvärsnitt. Den används för ramar, stöd och tillhörande konstruktioner.

Vilka material används för H-profiler av glasfiber?

Kontinuerlig glasfiberförstärkning i en härdplastmatris används. Polyester- och vinylestersystem kan väljas utifrån projekt- och miljökrav.

Kan dimensionerna på H-profilen anpassas?

Höjd, flänsbredd, livtjocklek och längd kan fastställas enligt projektkrav och produktionsmöjligheter. Anpassade tvärsnitt kan också övervägas för vissa tillämpningar.

Vilka faktorer påverkar bärförmågan?

Bärförmågan beror på profilgeometri, spännvidd, upplag, belastning, förstärkning, hartssystem, temperatur och anslutningsdetaljer.

Kan H-profiler av glasfiber användas i korrosiva miljöer?

FRP-konstruktionsprofiler används i industriella, marina, avloppsrelaterade och andra miljöer där korrosionspåverkan är en del av materialvalet. Hartssystem och miljöförhållanden bör beaktas tillsammans.

Vilken information behövs för att välja en H-profil?

Användbar information omfattar tvärsnittsdimensioner, spännvidd, upplagsförhållanden, förväntade laster, krav på nedböjning, anslutningsmetod, kemisk exponering, temperatur, UV-exponering och eventuella krav på brandegenskaper.

H-profiler av glasfiber kan vara en del av ett större FRP-konstruktionssystem. Relaterade produkter kan omfatta:

FRP I-profiler och kanalprofiler för konstruktionsramar
FRP-galler och golvpaneler för plattformar och gångbryggor
FRP-fästen, anslutningskomponenter och fästsystem

Valet av relaterade produkter beror på konstruktionens uppbyggnad och projektkraven.

Teknisk förfrågan

För projektspecifik konstruktionsinformation, ange de viktigaste konstruktionsförutsättningarna så att lämplig konfiguration av H-profilen kan bedömas.
