Översikt av GFRP-Räcke

GFRP-räcke är ett modulärt räckessystem som monteras av glasfiberarmerade plastprofiler och systemkomponenter. Det används på industriplattformar, gångbryggor, marina anläggningar och andra platser där korrosion, elektrisk isolering eller en icke-metallisk konstruktion är viktiga konstruktionsfaktorer. Konfigurationen beror på profilgeometri, hartssystem, stolpavstånd, infästningsmetod och projektets lastkrav.

Vad är ett GFRP-Räckessystem?

Ett GFRP-räckessystem är en modulär konstruktion med FRP- eller GFRP-komponenter såsom överliggare, mellanliggare, stolpar, fotplattor och monteringsbeslag. Komponenterna levereras normalt som pultruderade glasfiberprofiler och monteras med mekaniska fästdon eller andra specificerade sammanfogningsmetoder. Systemet ger ett icke-metalliskt alternativ för industriella, marina och andra miljöer med korrosionsexponering eller behov av elektrisk isolering.

Viktiga Produktegenskaper

Material: Glasfiberarmering med en härdplastmatris
Systemkomponenter: Överliggare, mellanliggare, stolpar, fotplattor och monteringsbeslag
Profilformer: Runda eller rektangulära räckesprofiler samt fyrkantiga eller runda stolpar kan konfigureras för olika systemlayouter
Ytutförande: Släta eller strukturerade ytor beroende på krav på grepp, rengöring och utseende
Elektriskt beteende: GFRP är generellt icke-ledande, men de elektriska egenskaperna kan variera beroende på sammansättning, tillsatser och yttillstånd
Konfiguration: Dimensioner, hartssystem, komponentplacering och infästningsdetaljer fastställs enligt projektkraven

Komponenter till GFRP- och FRP-räcke med överliggare, mellanliggare, stolpe, fotplatta och monteringsbeslag — Komponenter i ett GFRP-räckessystem: överliggare, mellanliggare, stolpe, fotplatta och monteringsbeslag.

Material och Konstruktion

Komponenterna i GFRP-räcket är tillverkade av glasfiberarmering i en härdplastmatris. Pultruderade profiler använder kontinuerlig armering i kompositsektionen för att forma de räckesprofiler och stolpar som används i systemet.

Valet av hartssystem beror på den avsedda användningsmiljön. Polyesterbaserade hartssystem används för allmänna industriella tillämpningar, medan vinylesterbaserade system kan väljas när kemisk beständighet krävs. För projekt med specifika krav på brandegenskaper kan flamskyddade hartssystem också övervägas beroende på vald konfiguration.

Räckesprofiler finns i runda eller rektangulära former, medan stolpar kan vara fyrkantiga eller runda. Ytalternativen omfattar släta och strukturerade ytor som väljs utifrån krav på grepp, rengöring och utseende. Färg och andra ytutföranden kan specificeras som en del av projektkonfigurationen när de är tillgängliga.

Kapning eller borrning på plats förändrar tillståndet hos fabrikstillverkade kanter och öppningar. Exponerade glasfibrer bör tätas korrekt efter platsbearbetning med ett kompatibelt harts- eller tätningssystem. Kemisk exponering bör bedömas tillsammans med val av harts, temperatur, koncentration och faktiska driftsförhållanden.

Tillämpningar

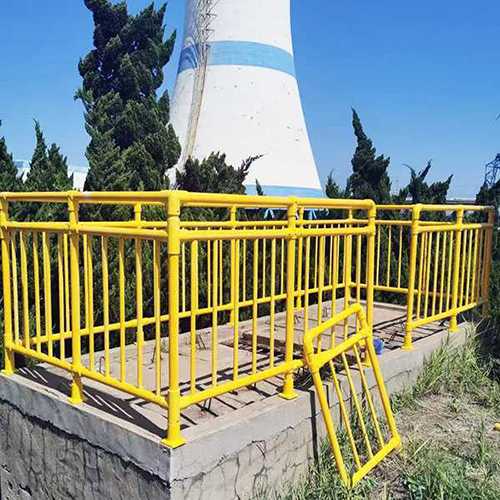

GFRP-räcken används ofta i områden där korrosionsexponering, elektrisk isolering eller en icke-metallisk konstruktion är viktiga konstruktionsfaktorer. Typiska tillämpningar omfattar:

Marina och offshoreplattformar, bryggor och kajer
Kemiska processanläggningar och lagringsområden
Avloppsreningsverk och pumpstationer
Industriplattformar, gångbryggor och åtkomstområden med kemikalieexponering
Kommersiella och infrastrukturella miljöer i kustnära eller fuktiga områden

Lämpligheten för en viss tillämpning beror på vald räckeskonfiguration, miljöexponering, infästningsförhållanden och projektkrav.

Belastningsförmåga

Belastningsbeteendet hos GFRP-räcken är konfigurationsberoende och kan inte anges med ett enda generellt värde. Viktiga variabler omfattar:

Tvärsnittsdimensioner för räcken och stolpar
Stolpavstånd och infästningsmetod
Hartssystem och driftstemperatur
Systemhöjd och placering av mellanliggare
Krav på dimensionerande last och tillåten nedböjning

Ändring av profilstorlek, spännvidd, stolpavstånd, infästningsmetod eller andra centrala konstruktionsparametrar kan förändra systemets strukturella beteende. Slutlig kontroll av last och nedböjning bör därför baseras på vald systemlayout och infästningsförhållanden.

Urvalskriterier

Vid specificering av ett GFRP-räckessystem beaktar ingenjörer vanligtvis följande variabler:

Profildimensioner: Dimensioner för räcken och stolpar väljs utifrån spännvidd, systemgeometri och erforderlig konstruktionsprestanda.
Hartssystem: Valet av harts är kopplat till kemisk exponering, miljöförhållanden och önskade bruksegenskaper.
Infästningsmetod: Fotplatta, kärnmontage eller ytmontering kan väljas beroende på underkonstruktion och lastväg.
Systemhöjd och räckesavstånd: Layouten fastställs enligt projektkrav och tillämpliga säkerhetskriterier.
Ytutförande: Slätt eller strukturerat beroende på krav på grepp, rengöring och utseende.

För projektspecifika konfigurationer bör profildimensioner, stolpavstånd, infästningsmetod, hartssystem och miljöförhållanden beaktas tillsammans.

Tekniska Specifikationer

Tabellen nedan sammanfattar de viktigaste konfigurationsområdena för GFRP-räckessystem. Specifika dimensioner och egenskaper beror på den valda projektkonfigurationen.

Attribut	Typiskt Område / Alternativ	Anmärkningar
Material	Glasfiberarmerad plast (FRP/GFRP)	Härdplastmatris med glasfiberarmering
Profiltyper	Överliggare, mellanliggare, stolpe, fotplatta, beslag	Profildimensioner och komponentplacering fastställs enligt projektet
Systemgeometri	Projektdefinierad	Omfattar systemhöjd, räckesplacering, stolpavstånd och infästningslayout
Hartssystem	Polyester, vinylester och utvalda flamskyddade system	Valet beror på miljö och önskade egenskaper
Ytutförande	Slätt eller strukturerat	Väljs utifrån grepp, rengöring och utseende
Infästningsalternativ	Fotplatta, kärnmontage eller ytmontering	Väljs utifrån underlag och lastväg
Belastningsförmåga	Konfigurationsberoende	Beror på profilstorlek, spännvidd, stolpavstånd, infästning och dimensionerande last
Temperaturbeteende	Varierar med hartssystem	Beaktas tillsammans med valt harts och faktisk driftsmiljö
Elektriskt beteende	Generellt icke-ledande	Kan variera beroende på sammansättning, tillsatser och yttillstånd

Projektspecifik teknisk information kan tas fram utifrån vald räckeskonfiguration och användningsförhållanden.

Vanliga Frågor

Är GFRP-räcken lämpliga för utomhusbruk?

GFRP-räcken kan användas i utomhusmiljöer, inklusive marina, kustnära och fuktiga miljöer. Vid systemutformningen bör hartssystem, ytbehandling, UV-exponering och användningsförhållanden beaktas.

Hur skiljer sig GFRP-räcken från metallräcken?

GFRP-räcken är icke-metalliska kompositsystem. Jämfört med metalliska räckesmaterial skiljer de sig bland annat i egenskaper kopplade till korrosion, elektriska förhållanden, vikt och termiskt beteende. En lämplig jämförelse bör baseras på profildimensioner, konfiguration och projektkrav.

Kan GFRP-räcken anpassas?

GFRP-räckessystem kan konfigureras efter profildimensioner, systemhöjd, räckeslayout, infästningsmetod, ytutförande, hartssystem och andra projektkrav, med hänsyn till produktionsmöjligheter och beställningsvillkor.

Vilken information behövs för att specificera ett GFRP-räckessystem?

Användbara projektuppgifter omfattar systemhöjd, räckeslayout, stolpavstånd, infästningsmetod, förväntade laster, miljöexponering, temperaturintervall, ytutförande och färgkrav. Dessa uppgifter hjälper till att definiera den konfiguration som ska granskas.
