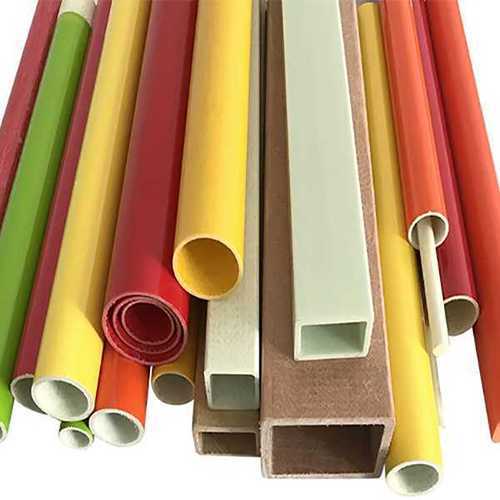

फाइबरग्लास ट्यूब प्रोफाइल का अवलोकन
फाइबरग्लास ट्यूब प्रोफाइल, जिन्हें FRP ट्यूब या कंपोजिट हॉलो सेक्शन भी कहा जाता है, पुल्ट्रूडेड संरचनात्मक प्रोफाइल होते हैं जिनमें गोल, वर्गाकार या आयताकार क्रॉस-सेक्शन होते हैं। इनमें निरंतर ग्लास फाइबर रीइन्फोर्समेंट और थर्मोसेटिंग रेजिन मैट्रिक्स का संयोजन होता है और इन्हें फ्रेम, सपोर्ट, एनक्लोजर तथा मॉड्यूलर संरचनाओं में उपयोग किया जाता है, जहां जंग प्रतिरोध और विद्युत गैर-चालकता महत्वपूर्ण होती है। क्रॉस-सेक्शन का आकार, वॉल मोटाई और रेजिन सिस्टम प्रोफाइल के यांत्रिक प्रदर्शन को प्रभावित करते हैं।
फाइबरग्लास ट्यूब प्रोफाइल क्या है?
फाइबरग्लास ट्यूब प्रोफाइल एक खोखला कंपोजिट संरचनात्मक सेक्शन है, जिसे पुल्ट्रूज़न प्रक्रिया द्वारा बनाया जाता है। प्रोफाइल ग्लास फाइबर रीइन्फोर्समेंट और रेजिन मैट्रिक्स को मिलाकर एक निरंतर संरचनात्मक सेक्शन बनाता है। इसकी खोखली ज्यामिति का उपयोग फ्रेम, सपोर्ट, एनक्लोजर और अन्य ऐसे अनुप्रयोगों में किया जा सकता है जहां कम रखरखाव, जंग प्रतिरोध और विद्युत गैर-चालकता महत्वपूर्ण हों।
मुख्य उत्पाद विशेषताएं
- सामग्री: ग्लास फाइबर रीइन्फोर्स्ड पॉलिमर (FRP / GRP)
- निर्माण विधि: पुल्ट्रूज़न
- प्रोफाइल आकार: वर्गाकार, आयताकार, गोल
- विद्युत गुण: गैर-चालक
- रेजिन सिस्टम: अनुप्रयोग की आवश्यकताओं के अनुसार पॉलिएस्टर, विनाइल एस्टर और एपॉक्सी का चयन किया जा सकता है
सामग्री और निर्माण
ट्यूब प्रोफाइल को पुल्ट्रूज़न द्वारा बनाया जाता है। यह एक निरंतर प्रक्रिया है जिसमें ग्लास फाइबर रीइन्फोर्समेंट को रेजिन से इम्प्रेग्नेट किया जाता है और आवश्यक खोखले क्रॉस-सेक्शन को बनाने के लिए गर्म डाई के माध्यम से खींचा जाता है। यह प्रक्रिया प्रोफाइल की लंबाई के साथ फाइबर एलाइनमेंट, रेजिन वितरण और आयामी दोहराव को बनाए रखने में मदद करती है।
रेजिन का चयन अनुप्रयोग और पर्यावरणीय परिस्थितियों के अनुसार किया जा सकता है। सामान्य उपयोग, रासायनिक संपर्क और यांत्रिक आवश्यकताओं के अलग-अलग संयोजनों के लिए पॉलिएस्टर, विनाइल एस्टर और एपॉक्सी रेजिन सिस्टम पर विचार किया जा सकता है। सतह की फिनिश भी बॉन्डिंग और फिनिशिंग आवश्यकताओं के अनुसार चुनी जा सकती है, जिसमें स्मूथ, वील्ड और सैंडेड सतहें संभावित विकल्प हैं।
सामान्य अनुप्रयोग
फाइबरग्लास ट्यूब प्रोफाइल का उपयोग औद्योगिक और इंफ्रास्ट्रक्चर वातावरण में किया जाता है, जहां जंग प्रतिरोध, कम वजन और विद्युत गैर-चालकता महत्वपूर्ण होती है। सामान्य अनुप्रयोगों में केमिकल प्रोसेसिंग प्लांट, अपशिष्ट जल उपचार सुविधाएं, समुद्री और तटीय संरचनाएं, इलेक्ट्रिकल एनक्लोजर, उपकरण सपोर्ट फ्रेम और नवीकरणीय ऊर्जा माउंटिंग सिस्टम शामिल हैं। इन प्रोफाइलों को वॉकवे, प्लेटफॉर्म, प्रोटेक्टिव एनक्लोजर और सेकेंडरी फ्रेम जैसी स्थायी संरचनाओं या मॉड्यूलर असेंबली में शामिल किया जा सकता है।
चयन के लिए विचार
फाइबरग्लास ट्यूब प्रोफाइल को निर्दिष्ट करते समय निम्नलिखित कारक सामान्यतः डिजाइन और प्रदर्शन को प्रभावित करते हैं:
- क्रॉस-सेक्शन और आयाम: आकार, चौड़ाई, ऊंचाई और वॉल मोटाई अपेक्षित बेंडिंग, कम्प्रेशन और टॉर्शन लोड स्थितियों के अनुरूप होनी चाहिए।
- रेजिन सिस्टम: रासायनिक संपर्क, तापमान सीमा और अन्य पर्यावरणीय परिस्थितियां उपयुक्त रेजिन सिस्टम निर्धारित करने में मदद करती हैं।
- विद्युत आवश्यकताएं: FRP की गैर-चालक प्रकृति इलेक्ट्रिकल उपकरणों के पास या विद्युत रूप से संवेदनशील वातावरण में उपयोग के लिए प्रासंगिक हो सकती है।
- सतह फिनिश: सतह की फिनिश को सफाई, बॉन्डिंग, कोटिंग या फिनिशिंग आवश्यकताओं के अनुसार चुना जा सकता है।
- फायर परफॉर्मेंस: यदि धुआं, लौ या अग्नि प्रदर्शन से संबंधित आवश्यकताएं निर्दिष्ट हैं, तो सामग्री चयन के दौरान रेजिन फॉर्मुलेशन और प्रोजेक्ट आवश्यकताओं की समीक्षा की जानी चाहिए।
इंजीनियरिंग संबंधी विचार
फ्लेक्सुरल स्ट्रेंथ, कंप्रेसिव स्ट्रेंथ, स्टिफनेस और अन्य यांत्रिक विशेषताएं प्रोफाइल के आयाम, फाइबर आर्किटेक्चर, रेजिन सिस्टम और सपोर्ट कंडीशन के अनुसार बदलती हैं। इसलिए प्रोफाइल का चयन करते समय सेक्शन ज्योमेट्री और वॉल मोटाई के साथ आवश्यक स्पैन, लोडिंग स्थितियों और सर्विस वातावरण को भी ध्यान में रखना चाहिए।
तकनीकी विनिर्देश
| विशेषता | विवरण |
|---|---|
| सामग्री | ग्लास फाइबर रीइन्फोर्स्ड पॉलिमर (FRP / GRP) |
| निर्माण विधि | पुल्ट्रूज़न |
| प्रोफाइल आकार | वर्गाकार, आयताकार, गोल |
| रेजिन सिस्टम | पॉलिएस्टर, विनाइल एस्टर, एपॉक्सी |
| सतह फिनिश | स्मूथ, वील्ड, सैंडेड |
| विद्युत गुण | गैर-चालक |
अक्सर पूछे जाने वाले प्रश्न
क्या फाइबरग्लास ट्यूब प्रोफाइल को लोड-बेयरिंग कंपोनेंट के रूप में उपयोग किया जा सकता है?
जब सेक्शन को आवश्यक लोड और सपोर्ट कंडीशन के अनुसार चुना जाता है, तब फाइबरग्लास ट्यूब प्रोफाइल का उपयोग लोड-बेयरिंग और सपोर्ट अनुप्रयोगों में किया जा सकता है। वास्तविक क्षमता सेक्शन के आयाम, वॉल मोटाई, रेजिन सिस्टम, फाइबर आर्किटेक्चर, स्पैन और सपोर्ट कॉन्फिगरेशन पर निर्भर करती है।
क्या ये प्रोफाइल बाहरी वातावरण के लिए उपयुक्त हैं?
फाइबरग्लास ट्यूब प्रोफाइल का उपयोग कई बाहरी वातावरणों में किया जा सकता है जहां जंग प्रतिरोध और विद्युत गैर-चालकता प्रासंगिक हो। स्पेसिफिकेशन तय करते समय रेजिन चयन, UV एक्सपोजर, तापमान सीमा और पर्यावरणीय स्थितियों को ध्यान में रखना चाहिए।
क्या आयामों को कस्टमाइज़ किया जा सकता है?
प्रोजेक्ट आवश्यकताओं, सेक्शन ज्योमेट्री, टूलिंग संबंधी शर्तों और ऑर्डर कंडीशन के अनुसार कस्टम क्रॉस-सेक्शन और लंबाई पर चर्चा की जा सकती है।
फाइबरग्लास ट्यूब प्रोफाइल की तुलना धातु की ट्यूबों से कैसे की जाती है?
कई धातु ट्यूब सेक्शन की तुलना में फाइबरग्लास प्रोफाइल अक्सर हल्के, गैर-चालक और जंग प्रतिरोधी होते हैं। उनकी संरचनात्मक स्टिफनेस और लोड क्षमता धातुओं से अलग होती है, इसलिए प्रोफाइल का चयन करते समय सेक्शन ज्योमेट्री और प्रोजेक्ट की लोडिंग स्थितियों पर विचार करना चाहिए।
संबंधित उत्पाद और सिस्टम कंपोनेंट
फाइबरग्लास ट्यूब प्रोफाइल का उपयोग अक्सर अन्य FRP संरचनात्मक कंपोनेंट के साथ किया जाता है। संबंधित उत्पादों में शामिल हैं:
- फ्रेम कनेक्शन के लिए फाइबरग्लास एंगल और चैनल
- संरचनात्मक मजबूती के लिए FRP T प्रोफाइल
- कनेक्शन हार्डवेयर और फास्टनिंग एक्सेसरीज़
संबंधित FRP प्रोफाइल श्रेणियों और सिस्टम स्तर पर उत्पाद चयन के लिए FRP स्ट्रक्चरल प्रोफाइल उत्पाद परिवार देखें।
इंजीनियरिंग पूछताछ
प्रोजेक्ट-विशिष्ट चयन के लिए निम्नलिखित जानकारी आवश्यक फाइबरग्लास ट्यूब प्रोफाइल को परिभाषित करने में मदद करती है:
- आवश्यक क्रॉस-सेक्शन आकार और आयाम
- वॉल मोटाई और लंबाई की आवश्यकताएं
- स्पैन और सपोर्ट कंडीशन
- अपेक्षित लोड और डिफ्लेक्शन सीमाएं
- रासायनिक संपर्क और तापमान सीमा
- आवश्यक रेजिन सिस्टम या फायर परफॉर्मेंस मानदंड
- प्रोजेक्ट मात्रा और डिलीवरी शेड्यूल
