फाइबरग्लास L-एंगल प्रोफ़ाइल

फाइबरग्लास L-एंगल प्रोफ़ाइल का अवलोकन

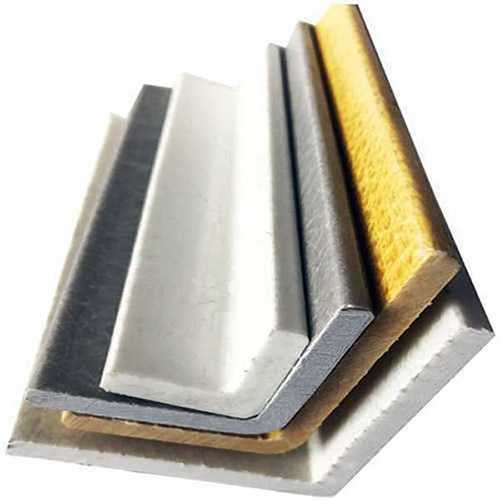

फाइबरग्लास L-आकार की एंगल प्रोफ़ाइल क्या है?

फाइबरग्लास L-आकार की एंगल प्रोफ़ाइल एक पुल्ट्रूडेड FRP स्ट्रक्चरल प्रोफ़ाइल है जिसमें दो लंबवत लेग L-आकार का क्रॉस-सेक्शन बनाते हैं। इसे औद्योगिक, वाणिज्यिक, निर्माण, समुद्री और अन्य अनुप्रयोगों में फ्रेम, एज प्रोफ़ाइल, कॉर्नर रिइनफोर्समेंट या सपोर्ट एलिमेंट के रूप में उपयोग किया जा सकता है, जहाँ गैर-धातु स्ट्रक्चरल प्रोफ़ाइल की आवश्यकता होती है।

फाइबरग्लास एंगल प्रोफ़ाइल थर्मोसेटिंग रेज़िन मैट्रिक्स में ग्लास फाइबर रिइनफोर्समेंट से निर्मित होती है। L-आकार का सेक्शन पुल्ट्रूज़न प्रक्रिया के दौरान लगातार बनाया जाता है और आयाम आवश्यक सेक्शन तथा प्रोजेक्ट की परिस्थितियों के अनुसार निर्धारित किए जाते हैं।

मुख्य उत्पाद तथ्य

• सामग्री: थर्मोसेटिंग रेज़िन मैट्रिक्स के साथ ग्लास फाइबर रिइनफोर्समेंट
• निर्माण प्रक्रिया: गर्म डाई के माध्यम से L-आकार की प्रोफ़ाइल को लगातार बनाने वाली पुल्ट्रूज़न प्रक्रिया
• क्रॉस-सेक्शन: दो लंबवत लेग वाला L-आकार; समान या असमान लेग कॉन्फ़िगरेशन
• आयाम: लेग आयाम, वॉल थिकनेस और लंबाई प्रोजेक्ट के अनुसार निर्धारित
• रेज़िन सिस्टम: सेवा वातावरण और प्रोजेक्ट आवश्यकताओं के अनुसार चयनित
• विद्युत व्यवहार: FRP सामान्यतः गैर-चालक होता है; वास्तविक गुण सामग्री संरचना और सतह की स्थिति पर निर्भर करते हैं

सामग्री और निर्माण

प्रोफ़ाइल पुल्ट्रूज़न प्रक्रिया द्वारा बनाई जाती है। लगातार ग्लास फाइबर रिइनफोर्समेंट को थर्मोसेटिंग रेज़िन मैट्रिक्स के साथ मिलाकर गर्म डाई के माध्यम से खींचा जाता है, जिससे L-आकार का क्रॉस-सेक्शन बनता है। रिइनफोर्समेंट कॉम्पोजिट की संरचना बनाता है, जबकि रेज़िन मैट्रिक्स फाइबर को बांधकर तैयार प्रोफ़ाइल का आकार बनाता है।

रेज़िन सिस्टम का चयन सेवा वातावरण और प्रोजेक्ट आवश्यकताओं के अनुसार किया जा सकता है। उपलब्ध रेज़िन सिस्टम कॉन्फ़िगरेशन पर निर्भर करते हैं; चयन में रासायनिक संपर्क, तापमान और आवश्यक फायर परफॉर्मेंस जैसी स्थितियों को ध्यान में रखा जा सकता है।

प्रोफ़ाइल ज्योमेट्री आवश्यक लेग आयाम, वॉल थिकनेस, लंबाई और स्ट्रक्चरल व्यवस्था के आधार पर निर्धारित की जाती है। इंस्टॉलेशन और कनेक्शन विवरण के अनुसार समान या असमान लेग कॉन्फ़िगरेशन पर विचार किया जा सकता है।

यदि साइट पर कटिंग या ड्रिलिंग आवश्यक हो, तो प्रोसेस की गई किनारी पर आंतरिक रिइनफोर्समेंट खुल सकता है। खुले हुए हिस्सों को इंस्टॉलेशन प्रक्रिया के भाग के रूप में संगत रेज़िन सिस्टम से सील किया जाना चाहिए।

अनुप्रयोग

FRP एंगल प्रोफ़ाइल का उपयोग वहाँ सामान्य रूप से किया जाता है जहाँ फ्रेमिंग, किनारे, कॉर्नर रिइनफोर्समेंट या सपोर्ट के लिए गैर-धातु स्ट्रक्चरल प्रोफ़ाइल की आवश्यकता होती है। सामान्य औद्योगिक अनुप्रयोगों में शामिल हैं:

• निर्माण फ्रेम और कॉर्नर रिइनफोर्समेंट
• औद्योगिक उपकरण फ्रेम और सपोर्ट स्ट्रक्चर
• समुद्री और तटीय संरचनाएँ
• रासायनिक प्रक्रिया सुविधाएँ और अपशिष्ट जल उपचार क्षेत्र
• ग्रीनहाउस और कृषि संरचनाएँ
• कॉम्पोजिट पैनलों या अन्य संरचनात्मक घटकों के लिए एज फ्रेमिंग और सपोर्ट

किसी विशिष्ट अनुप्रयोग की उपयुक्तता प्रोफ़ाइल ज्योमेट्री, कनेक्शन विधि, स्पैन, अपेक्षित लोड, पर्यावरणीय एक्सपोज़र और चयनित रेज़िन सिस्टम पर निर्भर करती है।

लोड क्षमता

लोड क्षमता कॉन्फ़िगरेशन पर निर्भर करती है। मुख्य विचारणीय कारकों में शामिल हैं:

• लेग आयाम और वॉल थिकनेस
• स्पैन लंबाई और सपोर्ट कंडीशन
• प्रोफ़ाइल की दिशा और लोड की दिशा
• फाइबर कंटेंट और रिइनफोर्समेंट व्यवस्था
• रेज़िन सिस्टम और ऑपरेटिंग तापमान
• कनेक्शन और फास्टनिंग विवरण

स्ट्रक्चरल अनुप्रयोगों में चयनित प्रोफ़ाइल का मूल्यांकन केवल उसके आयामों से नहीं, बल्कि स्पैन, सपोर्ट, कनेक्शन, लोड और सेवा वातावरण के साथ किया जाना चाहिए।

चयन संबंधी विचार

फाइबरग्लास L-एंगल प्रोफ़ाइल निर्धारित करते समय इंजीनियर सामान्यतः इन मापदंडों का मूल्यांकन करते हैं:

• लेग आयाम: आवश्यक सेक्शन और कनेक्शन व्यवस्था के अनुसार समान या असमान लेग चुने जा सकते हैं।
• वॉल थिकनेस: स्ट्रक्चरल आवश्यकताओं, स्पैन, लोड और कनेक्शन विवरण के अनुसार निर्धारित की जाती है।
• रेज़िन सिस्टम: रासायनिक एक्सपोज़र, तापमान और सेवा परिस्थितियों के आधार पर चुना जाता है।
• कनेक्शन विवरण: बोल्टेड, बॉन्डेड या अन्य कनेक्शन स्ट्रक्चरल व्यवस्था को प्रभावित करते हैं और प्रोफ़ाइल के साथ विचार किए जाने चाहिए।
• पर्यावरणीय एक्सपोज़र: नमी, UV, रसायन और ऑपरेटिंग तापमान सामग्री और सतह उपचार के चयन को प्रभावित कर सकते हैं।
• लंबाई और हैंडलिंग: आवश्यक लंबाई का मूल्यांकन परिवहन, हैंडलिंग, कटिंग और इंस्टॉलेशन के साथ किया जाना चाहिए।

प्रोफ़ाइल आयाम, स्पैन, सपोर्ट कंडीशन, लोड, कनेक्शन और सेवा परिस्थितियाँ प्रदान करने से आवश्यक प्रोफ़ाइल कॉन्फ़िगरेशन को अधिक सटीक रूप से निर्धारित किया जा सकता है।

तकनीकी विनिर्देश

नीचे दी गई तालिका फाइबरग्लास L-एंगल प्रोफ़ाइल की मुख्य कॉन्फ़िगरेशन विशेषताओं का सारांश देती है। विशिष्ट आयाम और गुण चुनी गई प्रोफ़ाइल तथा प्रोजेक्ट आवश्यकताओं पर निर्भर करते हैं।

अक्सर पूछे जाने वाले प्रश्न

फाइबरग्लास एंगल प्रोफ़ाइल का उपयोग किस लिए किया जाता है?

इनका उपयोग स्ट्रक्चरल फ्रेमिंग, एज फ्रेमिंग, कॉर्नर रिइनफोर्समेंट, उपकरण सपोर्ट और अन्य अनुप्रयोगों में किया जाता है जहाँ गैर-धातु L-प्रोफ़ाइल की आवश्यकता होती है। सामान्य क्षेत्रों में निर्माण, औद्योगिक सुविधाएँ, समुद्री संरचनाएँ, जल उपचार और कृषि संरचनाएँ शामिल हैं।

फाइबरग्लास एंगल प्रोफ़ाइल किस सामग्री से बनती है?

प्रोफ़ाइल लगातार ग्लास फाइबर रिइनफोर्समेंट और थर्मोसेटिंग रेज़िन मैट्रिक्स से बनी होती है। रेज़िन सिस्टम सेवा वातावरण और प्रोजेक्ट आवश्यकताओं के अनुसार चुना जाता है।

क्या फाइबरग्लास L-एंगल प्रोफ़ाइल कस्टम आकार में उपलब्ध है?

लेग आयाम, वॉल थिकनेस, लंबाई, रेज़िन सिस्टम और रंग को उत्पादन क्षमता के अधीन प्रोजेक्ट के अनुसार निर्धारित किया जा सकता है। समान या असमान लेग कॉन्फ़िगरेशन पर भी विचार किया जा सकता है।

FRP एंगल की लोड क्षमता किन कारकों पर निर्भर करती है?

लोड क्षमता प्रोफ़ाइल ज्योमेट्री, वॉल थिकनेस, स्पैन, सपोर्ट कंडीशन, लोड दिशा, कनेक्शन, रिइनफोर्समेंट व्यवस्था, रेज़िन सिस्टम और ऑपरेटिंग परिस्थितियों पर निर्भर करती है।

क्या फाइबरग्लास एंगल प्रोफ़ाइल को साइट पर काट या ड्रिल किया जा सकता है?

हाँ। निर्माण और इंस्टॉलेशन के लिए साइट पर कटिंग और ड्रिलिंग की जा सकती है। जहाँ आंतरिक रिइनफोर्समेंट खुल जाता है, उन प्रोसेस किए गए किनारों को इंस्टॉलेशन प्रक्रिया के भाग के रूप में संगत रेज़िन सिस्टम से सील किया जाना चाहिए।

क्या फाइबरग्लास एंगल प्रोफ़ाइल का उपयोग मेटल एंगल के स्थान पर किया जा सकता है?

FRP और धातु प्रोफ़ाइल में सामग्री गुण और संरचनात्मक व्यवहार अलग होते हैं। चयन करते समय सेक्शन ज्योमेट्री, लोड, स्पैन, कनेक्शन विधि, विद्युत आवश्यकताएँ, पर्यावरणीय एक्सपोज़र और सामग्री प्रणाली को साथ में देखा जाना चाहिए।

संबंधित उत्पाद और सिस्टम घटक

फाइबरग्लास L-एंगल प्रोफ़ाइल व्यापक FRP स्ट्रक्चरल प्रोफ़ाइल सिस्टम का हिस्सा हो सकती है। संबंधित उत्पादों में शामिल हो सकते हैं:

• स्ट्रक्चरल फ्रेम के लिए FRP I-प्रोफ़ाइल और चैनल प्रोफ़ाइल
• चलने और कार्य सतहों के लिए FRP ग्रेटिंग और डेकिंग
• प्रोफ़ाइल असेंबली के लिए FRP ब्रैकेट, एंगल और फास्टनिंग घटक

संबंधित प्रोफ़ाइल का चयन आवश्यक संरचनात्मक व्यवस्था और कनेक्शन विवरण पर निर्भर करता है।

इंजीनियरिंग अनुरोध

कॉन्फ़िगरेशन-विशिष्ट मूल्यांकन के लिए आवश्यक फाइबरग्लास L-एंगल प्रोफ़ाइल की मूल डिजाइन परिस्थितियाँ प्रदान करें:

• आवश्यक लेग आयाम और वॉल थिकनेस
• आवश्यक प्रोफ़ाइल लंबाई
• स्पैन और सपोर्ट कंडीशन
• अपेक्षित लोड और लोड दिशा
• कनेक्शन और फास्टनिंग विवरण
• रासायनिक एक्सपोज़र और ऑपरेटिंग तापमान
• UV एक्सपोज़र और बाहरी परिस्थितियाँ
• जहाँ लागू हो, फायर परफॉर्मेंस आवश्यकताएँ
• आवश्यक रंग और मात्रा

ये जानकारी निर्धारित अनुप्रयोग के लिए प्रोफ़ाइल कॉन्फ़िगरेशन तय करने का आधार प्रदान करती है।
