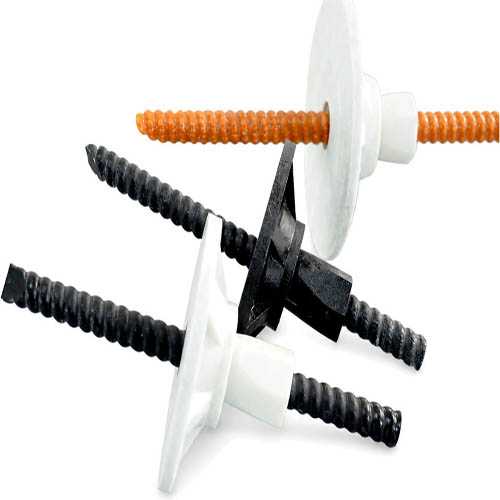

FRP रॉक बोल्ट
FRP रॉक बोल्ट
फाइबर-रीइन्फोर्स्ड पॉलिमर (FRP) रॉक बोल्ट एक मिश्रित सामग्री वाला घटक है, जिसका उपयोग मिट्टी और चट्टान को सहारा देने के लिए किया जाता है। इसे सुरंग निर्माण, भूमिगत खुदाई, ढलान स्थिरीकरण और संबंधित भू-समर्थन कार्यों के लिए निर्दिष्ट किया जा सकता है। चयन भू-स्थितियों, डिज़ाइन भार, रीइन्फोर्समेंट की ज्यामिति, एंकरिंग विधि और स्थापना आवश्यकताओं पर निर्भर करता है। FRP एक सामग्री-वर्ग को दर्शाता है; केवल इस नाम से किसी विशिष्ट विन्यास का फाइबर प्रकार, रेज़िन प्रणाली या क्षमता निर्धारित नहीं होती।
FRP रॉक बोल्ट एक मिश्रित रीइन्फोर्समेंट घटक है, जिसे चट्टान या मिट्टी को स्थिर करने में सहायता के लिए डिज़ाइन किए गए भू-समर्थन तंत्र में शामिल किया जाता है।
FRP फाइबर-रीइन्फोर्स्ड पॉलिमर कंपोज़िट की एक श्रेणी है, कोई एक सार्वभौमिक सामग्री-संयोजन नहीं। यह पदनाम अपने आप यह नहीं बताता कि काँच के फाइबर, बेसाल्ट फाइबर या कोई अन्य फाइबर इस्तेमाल किया गया है; न ही यह रेज़िन की रासायनिक संरचना या निर्माण प्रक्रिया निर्धारित करता है।
उत्पाद विनिर्दिष्ट करने से पहले चयनित उत्पाद के दस्तावेज़ों से फाइबर और रेज़िन प्रणाली, रीइन्फोर्समेंट ज्यामिति, सतह प्रोफ़ाइल, सिरों का विवरण और निर्माण प्रक्रिया की पुष्टि करें। इन विशेषताओं का अनुमान केवल FRP नाम से नहीं लगाया जाना चाहिए।
FRP रॉक बोल्ट और संबंधित एंकरिंग घटकों का उपयोग उन भू-समर्थन प्रणालियों में किया जाता है जहाँ FRP रीइन्फोर्समेंट निर्दिष्ट हो। संबंधित अनुप्रयोगों में शामिल हैं:
चयन करते समय रीइन्फोर्समेंट और उसकी एंकरिंग तथा भार-हस्तांतरण व्यवस्था का संयुक्त मूल्यांकन करें। निम्न जानकारी किसी विशिष्ट विन्यास को परियोजना आवश्यकताओं के अनुसार जाँचने में मदद करती है।
| मद | क्या पुष्टि करनी है | यह क्यों महत्त्वपूर्ण है |
|---|---|---|
| बोल्ट की ज्यामिति | आवश्यक लंबाई, नाममात्र व्यास या अनुप्रस्थ काट, सतह प्रोफ़ाइल, सिरों का विवरण और लागू सहायक सामग्री। | मूल्यांकन किए जा रहे विन्यास को परिभाषित करती है और नियोजित ड्रिलिंग तथा स्थापना विधि के साथ इसकी संगतता स्पष्ट करती है। |
| यांत्रिक गुण | चयनित उत्पाद और संबंधित परीक्षण-दायरे के लिए सत्यापित मजबूती, कठोरता और डिज़ाइन क्षमता संबंधी डेटा। | आवश्यक भार के विरुद्ध रीइन्फोर्समेंट की जाँच में सहायता करता है। सामग्री के परीक्षण नमूने पर मापा गया मान, स्थापित बोल्ट और एंकरिंग प्रणाली की क्षमता स्वतः नहीं दर्शाता। |
| एंकरिंग और भार हस्तांतरण | एंकरिंग विधि, छेद की ज्यामिति, एम्बेडमेंट या एंकरिंग लंबाई, ग्राउट या रेज़िन की आवश्यकताएँ तथा जहाँ लागू हो बंधन या पुल-आउट डेटा। | भार हस्तांतरण प्रणाली के व्यवहार को नियंत्रित कर सकता है; केवल रीइन्फोर्समेंट का तनन डेटा पूरी स्थापित प्रणाली का वर्णन नहीं करता। |
| भूमि और स्थापना की स्थितियाँ | चट्टान या मिट्टी के प्रासंगिक गुण, भूजल की स्थितियाँ, ड्रिलिंग संबंधी सीमाएँ और स्थापना प्रक्रिया। | प्रस्तावित विन्यास को स्थल की स्थितियों और निर्माण विधि से जोड़ता है। |
| सेवा के दौरान संपर्क स्थितियाँ | जहाँ सामग्री चयन पर प्रभाव पड़े वहाँ भूजल का रसायन, रासायनिक संपर्क और तापमान की स्थितियाँ। | निर्धारित सेवा-स्थितियों में सामग्री प्रणाली का मूल्यांकन करने के लिए संदर्भ देता है। |
चयनित विन्यास का सत्यापन उत्पाद-विशिष्ट जानकारी और परियोजना के डिज़ाइन आधार के अनुसार करें। यदि सहायक साक्ष्य संबंधित उत्पाद या विन्यास तथा आवश्यक परिस्थितियों को कवर नहीं करते, तो उत्पाद को कोई मजबूती, एंकरिंग क्षमता या प्रदर्शन मान न दें।
केवल नाममात्र व्यास के आधार पर FRP रॉक बोल्ट को स्टील बोल्ट का सीधा एक-के-बदले-एक विकल्प नहीं मानना चाहिए। तुलना में सत्यापित यांत्रिक गुण, कठोरता, एंकरिंग और बंधन व्यवहार, कनेक्शन, स्थापना आवश्यकताएँ तथा परियोजना के डिज़ाइन मानदंड शामिल होने चाहिए। उपयुक्त चयन समर्थन के उद्देश्य और तुलना की जा रही विशिष्ट संरचनाओं के उपलब्ध डेटा पर निर्भर करता है।
उपयोगी कोटेशन प्राप्त करने के लिए आवश्यक विन्यास और आपूर्ति का दायरा बताएँ। उपयोगी जानकारी में शामिल हो सकती है:
कोटेशन की तुलना करते समय पुष्टि करें कि आपूर्ति के दायरे तुलनीय हैं, जिसमें जहाँ लागू हो एंकरिंग सामग्री और सहायक उपकरण भी शामिल हों। कोटेशन में आपूर्ति किया जाने वाला विन्यास, शामिल घटक, डिलीवरी का दायरा और लागू व्यावसायिक शर्तें स्पष्ट होनी चाहिए।
क्षमता का मूल्यांकन चयनित रीइन्फोर्समेंट के सत्यापित यांत्रिक गुणों, एंकरिंग और भार-हस्तांतरण प्रणाली, प्रासंगिक बंधन या पुल-आउट व्यवहार, भू-स्थितियों और परियोजना भार पर निर्भर करता है। केवल सामग्री की मजबूती का मान स्थापित भू-समर्थन प्रणाली की क्षमता निर्धारित नहीं करता।
सीधे एक-के-बदले-एक प्रतिस्थापन का अनुमान नहीं लगाना चाहिए। विशिष्ट विकल्पों के यांत्रिक गुणों, कठोरता, एंकरिंग व्यवहार, कनेक्शन, स्थापना आवश्यकताओं और डिज़ाइन मानदंडों की तुलना करें।
किसी परियोजना-विशिष्ट आवश्यकता पर चर्चा के लिए HotFRP से संपर्क करें और अनुप्रयोग, आवश्यक बोल्ट ज्यामिति, डिज़ाइन भार, भू-स्थितियाँ, प्रस्तावित एंकरिंग विधि, मात्रा और डिलीवरी आवश्यकताएँ साझा करें। उत्पाद विन्यास, समर्थनकारी डेटा और व्यावसायिक शर्तों की पुष्टि वास्तविक अनुरोध के लिए की जानी चाहिए।
इस उत्पाद परिवार की व्यापक जानकारी के लिए देखें FRP भू-समर्थन प्रणालियाँ.
