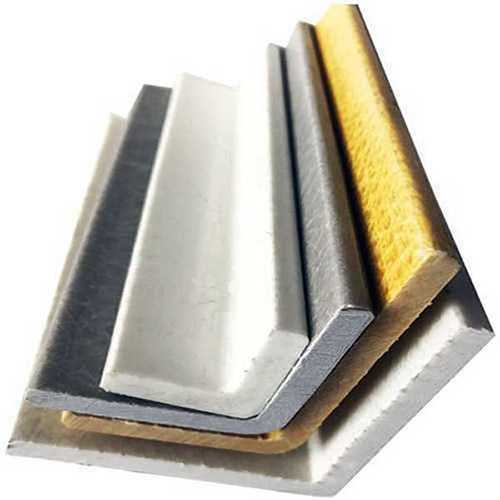

Profilé cornière en PRV

Aperçu du profilé cornière en PRV

Qu'est-ce qu'un profilé cornière en L en fibre de verre ?

Un profilé cornière en L en fibre de verre est un profilé structurel en PRV fabriqué par pultrusion, avec deux ailes perpendiculaires formant une section en L. Il peut être utilisé comme élément d'ossature, profilé de rive, renfort d'angle ou élément de support dans les applications industrielles, commerciales, de construction, maritimes et autres nécessitant un profilé structurel non métallique.

Les profilés cornières en fibre de verre sont fabriqués à partir d'une armature en fibre de verre incorporée dans une matrice en résine thermodurcissable. La géométrie en L est formée en continu pendant le procédé de pultrusion, avec des dimensions définies en fonction de la section et des conditions du projet.

Caractéristiques essentielles du produit

• Matériau : Armature en fibre de verre avec matrice en résine thermodurcissable
• Procédé de fabrication : Pultrusion, avec formation continue du profilé en L dans une filière chauffée
• Section : Forme en L avec deux ailes perpendiculaires, configurations à ailes égales ou inégales
• Dimensions : Dimensions des ailes, épaisseur et longueur définies selon le projet
• Système de résine : Sélectionné selon l'environnement de service et les exigences du projet
• Comportement électrique : Le PRV est généralement non conducteur ; les propriétés réelles dépendent de la formulation et de l'état de surface

Matériau et construction

Le profilé est fabriqué par pultrusion. L'armature continue en fibre de verre est associée à une matrice en résine thermodurcissable, puis tirée à travers une filière chauffée pour former la section en L. L'armature constitue le renforcement du composite, tandis que la matrice lie les fibres et forme le profilé fini.

Le choix de la résine peut être adapté à l'environnement de service et aux exigences du projet. Les systèmes de résine disponibles dépendent de la configuration, avec une sélection influencée notamment par l'exposition chimique, la température et les exigences relatives au comportement au feu.

La géométrie du profilé est définie par les dimensions des ailes, l'épaisseur, la longueur et la disposition structurelle requises. Des configurations à ailes égales ou inégales peuvent être envisagées selon l'installation et les détails de raccordement.

Lorsque la découpe ou le perçage sur site est nécessaire, l'arête modifiée expose l'armature interne. Les zones exposées doivent être protégées avec une résine compatible dans le cadre de la procédure d'installation.

Applications

Les profilés cornières en PRV sont couramment utilisés lorsqu'un profilé structurel non métallique est requis pour l'ossature, les rives, le renforcement ou le support. Les applications industrielles courantes comprennent :

• Ossatures de construction et renforcement d'angles
• Châssis d'équipements industriels et structures de support
• Assemblages structurels maritimes et côtiers
• Zones de traitement chimique et de traitement des eaux usées
• Structures de serres et applications agricoles
• Encadrement et support autour de panneaux composites ou d'autres éléments structurels

L'adéquation d'une application dépend de la géométrie du profilé, du mode de raccordement, de la portée, des charges prévues, de l'exposition environnementale et du système de résine sélectionné.

Capacité de charge

La capacité de charge dépend de la configuration. Les principaux paramètres pris en compte pour une cornière en PRV comprennent :

• Dimensions des ailes et épaisseur
• Longueur de portée et conditions d'appui
• Orientation du profilé et direction des charges
• Teneur en fibres et disposition du renfort
• Système de résine et température de fonctionnement
• Détails des assemblages et des fixations

Pour les applications structurelles, le profilé sélectionné doit être évalué avec sa portée, ses appuis, ses assemblages, ses charges et son environnement de service, et non sur la base de ses seules dimensions.

Critères de sélection

Les ingénieurs définissent généralement les paramètres suivants lors de la spécification d'un profilé cornière en L en fibre de verre :

• Dimensions des ailes : Ailes égales ou inégales selon la géométrie requise et la disposition des assemblages.
• Épaisseur : Définie en fonction des exigences structurelles, de la portée, des charges et des assemblages.
• Système de résine : Considéré en fonction de l'exposition chimique, de la température et des exigences de service.
• Assemblages : Les méthodes boulonnées, collées ou autres influencent la disposition structurelle et doivent être étudiées avec le profilé.
• Exposition environnementale : L'humidité, les UV, les produits chimiques et la température peuvent influencer le choix du matériau et du traitement de surface.
• Longueur et manutention : La longueur requise doit être considérée avec le transport, la manutention, la découpe et l'installation.

La fourniture des dimensions du profilé, de la portée, des appuis, des charges, des assemblages et des conditions de service permet de définir plus précisément la configuration requise.

Spécifications techniques

Le tableau ci-dessous présente les principales caractéristiques de configuration des profilés cornières en L en fibre de verre. Les dimensions et caractéristiques spécifiques dépendent du profilé sélectionné et des exigences du projet.

Foire aux questions

À quoi servent les profilés cornières en fibre de verre ?

Ils sont utilisés pour l'ossature, l'encadrement des rives, le renforcement d'angles, les supports d'équipements et les applications nécessitant un profilé non métallique en L. Les applications industrielles courantes comprennent la construction, les installations industrielles, les structures maritimes, les zones de traitement des eaux et les structures agricoles.

Quels matériaux sont utilisés pour fabriquer les profilés cornières en fibre de verre ?

Le profilé combine une armature continue en fibre de verre avec une matrice en résine thermodurcissable. Le système de résine est sélectionné en fonction de l'environnement de service et des exigences du projet.

Des dimensions personnalisées sont-elles disponibles ?

Les dimensions des ailes, l'épaisseur, la longueur, le système de résine et la couleur peuvent être définis selon le projet, sous réserve de faisabilité de production. Des configurations à ailes égales ou inégales peuvent être envisagées selon la section et l'installation requises.

Quels facteurs déterminent la capacité de charge d'une cornière en PRV ?

La capacité de charge dépend notamment de la géométrie du profilé, de l'épaisseur, de la portée, des appuis, de la direction des charges, des assemblages, de l'organisation du renfort, du système de résine et des conditions de fonctionnement.

Les profilés cornières en fibre de verre peuvent-ils être découpés ou percés sur site ?

Oui. La découpe et le perçage sur site peuvent être utilisés pour la fabrication et l'installation. Les arêtes modifiées exposant l'armature interne doivent être protégées avec une résine compatible dans le cadre de la procédure d'installation.

Les cornières en fibre de verre peuvent-elles remplacer des cornières métalliques ?

Les profilés en PRV et les profilés métalliques présentent des caractéristiques de matériau et de comportement structurel différentes. La sélection doit tenir compte de la géométrie, des charges, de la portée, des assemblages, des exigences électriques, de l'environnement et du système de matériau.

Produits associés et composants du système

Les profilés cornières en L en fibre de verre peuvent faire partie d'un ensemble plus large de profilés structurels en PRV. Les produits associés peuvent comprendre :

• Profilés en I et en U en PRV pour l'ossature structurelle
• Caillebotis et platelages en PRV pour les surfaces de circulation et de travail
• Équerres et accessoires de fixation pour les assemblages de profilés

Le choix des profilés associés dépend de la disposition structurelle et des détails d'assemblage requis.

Demande technique

Pour une évaluation spécifique de la configuration, fournissez les principales conditions de conception du profilé cornière en fibre de verre requis :

• Dimensions des ailes et épaisseur
• Longueur requise
• Portée et conditions d'appui
• Charges prévues et direction des charges
• Détails des assemblages et fixations
• Exposition chimique et température de fonctionnement
• Exposition aux UV et conditions extérieures
• Exigences relatives au comportement au feu, le cas échéant
• Couleur et quantité requises

Ces paramètres constituent la base de définition de la configuration du profilé pour l'application prévue.
