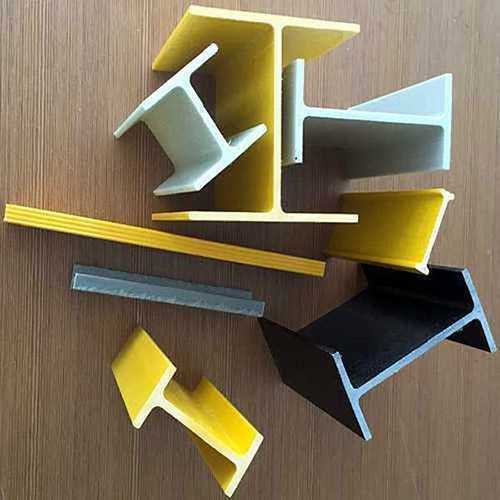

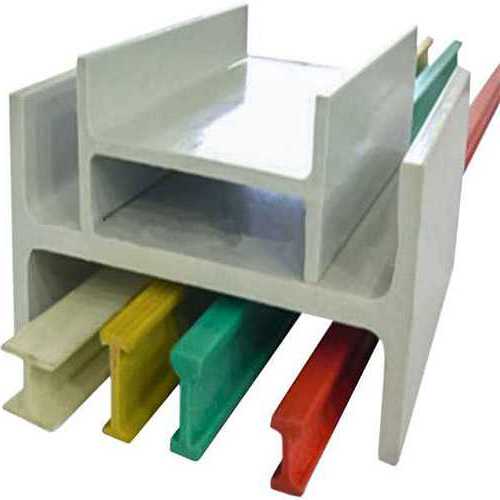

Présentation du profilé H en fibre de verre
Le profilé H en fibre de verre, également appelé profilé H en PRFV ou profilé H en GRP, est un profilé structurel pultrudé à section en H. Il est utilisé pour les ossatures, les supports et les assemblages structurels dans les secteurs de la construction, du maritime, de l'industrie et des infrastructures. Le profilé associe un renfort continu en fibres de verre à une matrice en résine thermodurcissable, tandis que ses caractéristiques structurelles dépendent notamment de la géométrie du profilé, de l'architecture des fibres, du système de résine et des conditions de portée.
Qu'est-ce qu'un profilé H en fibre de verre ?
Un profilé H en fibre de verre est un élément structurel pultrudé fabriqué en plastique renforcé de fibres de verre (PRFV/GRP). Sa section en H constitue une géométrie structurelle destinée à la flexion et au transfert des charges. Ces profilés sont utilisés pour les ossatures, les supports et les assemblages porteurs lorsque le projet requiert un profilé structurel composite renforcé de fibres de verre.
Caractéristiques principales du produit
- Matériau : Renfort continu en fibres de verre intégré dans une matrice en résine thermodurcissable
- Procédé de fabrication : Pultrusion, procédé au cours duquel le renfort continu est imprégné de résine puis formé en profilé H dans une filière chauffée
- Section : Géométrie en H destinée aux ossatures structurelles et au transfert des charges
- Configurabilité : Les dimensions du profilé et les systèmes de résine peuvent être définis selon les exigences du projet
- Caractéristiques électriques : Les matériaux PRFV sont généralement non conducteurs ; le comportement électrique peut varier selon la formulation, les additifs et l'état de surface
Matériau et fabrication
Le profilé H est fabriqué par pultrusion. Le renfort continu en fibres de verre est imprégné de résine puis formé dans une filière chauffée pour obtenir la section H requise.
Le choix de la résine dépend du projet. Les systèmes polyester et vinylester peuvent être sélectionnés selon l'environnement prévu et les exigences du projet. Des formulations ignifugées peuvent également être proposées lorsque les performances au feu font partie des spécifications.
La hauteur du profilé, la largeur des ailes, l'épaisseur de l'âme et la longueur sont définies selon les exigences structurelles et les possibilités de fabrication. Des sections personnalisées peuvent également être étudiées pour certains projets.
Lorsqu'un profilé est découpé ou percé pendant la fabrication, les renforts exposés doivent être protégés avec un système de résine compatible. L'exposition chimique, les cycles de température et les autres conditions environnementales doivent être pris en compte lors du choix du profilé et du système de résine.
Applications
Les profilés H structurels en fibre de verre pultrudée sont utilisés comme éléments structurels dans les applications nécessitant des profilés composites. Les environnements d'application courants comprennent :
- Ossatures et supports structurels dans la construction
- Structures maritimes et côtières
- Installations de traitement chimique et de traitement des eaux usées
- Châssis d'équipements industriels et structures secondaires
- Passerelles, plateformes et structures de support d'infrastructures
Le choix final du profilé et du matériau dépend des charges structurelles, des conditions de portée, de l'environnement, des détails de liaison et des autres exigences du projet.
Capacité de charge
La capacité de charge d'un profilé H en fibre de verre dépend de sa configuration. L'évaluation structurelle tient compte notamment des dimensions de la section, de la portée, des conditions d'appui, des caractéristiques du renfort, du système de résine, de la température de service et des détails de connexion.
- Dimensions de la section et épaisseur des parois
- Longueur de portée et conditions d'appui
- Orientation et teneur en renfort fibreux
- Système de résine et température de service
- Type de fixation et configuration des assemblages
Les calculs de charge s'appliquent au profilé, à la portée, à la configuration d'appui et aux conditions de chargement faisant l'objet de l'évaluation.
Points à prendre en compte pour la sélection
Lors de la spécification d'un profilé H en fibre de verre, les ingénieurs prennent généralement en compte les variables suivantes :
- Dimensions du profilé : La hauteur de section, la largeur des ailes et l'épaisseur de l'âme sont définies selon la portée, les charges et les exigences de flèche.
- Système de résine : Le choix de la résine est lié à l'exposition chimique, aux conditions de température et aux exigences spécifiées en matière de comportement au feu.
- Architecture des fibres : L'orientation et la teneur en renfort influencent les caractéristiques mécaniques du profilé.
- Détails des connexions : Les assemblages boulonnés ou collés influencent le transfert de charge et doivent être pris en compte dans l'ensemble structurel.
- Environnement : L'humidité, l'exposition aux UV, le contact chimique et les conditions de température peuvent influencer le choix du matériau et de la protection de surface.
Les caractéristiques mécaniques et la capacité de charge dépendent de la configuration du profilé sélectionné et des conditions du projet.
Spécifications techniques
Les profilés H en fibre de verre sont définis selon leur section, leurs dimensions, leur système de résine et les exigences du projet. Les valeurs exactes et les configurations dépendent du profilé sélectionné.
| Caractéristique | Périmètre / Options | Remarques |
|---|---|---|
| Matériau | Plastique renforcé de fibres de verre (PRFV/GRP) | Système de résine sélectionné selon les exigences de l'application |
| Procédé de fabrication | Pultrusion | Le renfort continu est formé en profilé H |
| Section | Profilé H | Dimensions définies selon les exigences du projet |
| Longueur | Définie par le projet | Selon les exigences de fabrication, de transport et de manutention |
| Largeur / hauteur | Définies par le projet | Sélectionnées selon les exigences structurelles |
| Capacité de charge | Dépend de la configuration | Dépend des dimensions, de la portée, des appuis, du chargement et des connexions |
| Système de résine | Polyester / Vinylester / autres systèmes disponibles | Sélectionné selon les exigences du projet et l'environnement |
| Comportement au feu | Dépend de la configuration | Des formulations ignifugées peuvent être envisagées lorsque spécifiées |
| Caractéristiques électriques | PRFV généralement non conducteur | Le comportement électrique varie selon la formulation et l'état de surface |
Pour obtenir des informations structurelles adaptées au projet, indiquez les dimensions du profilé, la portée, les conditions d'appui, les charges, l'environnement et les exigences en matière de résine.
Questions fréquentes
Qu'est-ce qu'un profilé H en fibre de verre ?
Il s'agit d'un profilé structurel pultrudé en PRFV/GRP présentant une section en H. Il est utilisé pour les ossatures, les supports et les assemblages structurels associés.
Quels matériaux sont utilisés pour fabriquer les profilés H en fibre de verre ?
Ils utilisent un renfort continu en fibres de verre intégré dans une matrice en résine thermodurcissable. Des systèmes polyester et vinylester peuvent être sélectionnés selon les exigences du projet et de l'environnement.
Les dimensions des profilés H peuvent-elles être personnalisées ?
La hauteur, la largeur des ailes, l'épaisseur de l'âme et la longueur peuvent être définies selon les exigences du projet et les possibilités de fabrication. Des sections personnalisées peuvent également être étudiées pour certaines applications.
Quels facteurs influencent la capacité de charge d'un profilé H ?
Elle dépend notamment de la géométrie du profilé, de la portée, des appuis, du chargement, du renfort, du système de résine, de la température et des détails de connexion.
Les profilés H en fibre de verre peuvent-ils être utilisés dans des environnements corrosifs ?
Les profilés structurels en PRFV sont utilisés dans des environnements industriels, maritimes, de traitement des eaux usées et autres applications où l'exposition à la corrosion fait partie des considérations de sélection des matériaux. Le choix de la résine et les conditions d'environnement doivent être considérés conjointement.
Quelles informations sont nécessaires pour sélectionner un profilé H ?
Les informations utiles comprennent les dimensions requises, la portée, les conditions d'appui, les charges, les exigences de flèche, le mode de connexion, l'exposition chimique, la température, l'exposition aux UV et les éventuelles exigences en matière de comportement au feu.
Produits associés et composants du système
Les profilés H en fibre de verre peuvent faire partie d'un système structurel plus large en PRFV. Les produits associés peuvent comprendre :
- Profilés I et U en PRFV pour ossatures structurelles
- Caillebotis et panneaux de platelage en PRFV pour plateformes et passerelles
- Équerres, composants de connexion et systèmes de fixation en PRFV
Le choix des produits associés dépend de la configuration structurelle et des exigences du projet.
Demande technique
Pour les informations structurelles liées à un projet, indiquez les principales conditions de conception afin de permettre l'évaluation de la configuration de profilé H appropriée.
- Dimensions requises du profilé : hauteur, largeur des ailes et épaisseur de l'âme
- Portée et conditions d'appui
- Charges attendues et exigences de flèche
- Exposition chimique et température de service
- Exposition aux UV et environnement d'installation
- Exigences en matière de comportement au feu, le cas échéant
