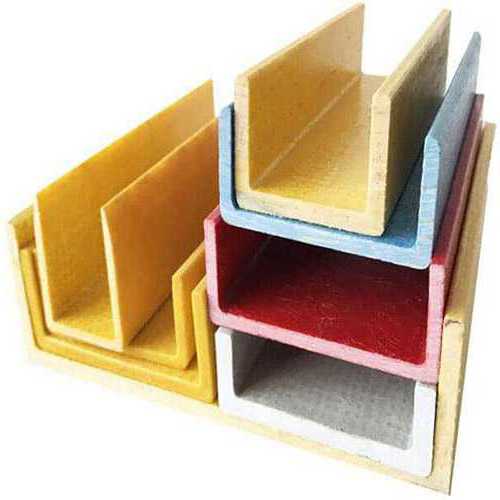

Profilé en C en fibre de verre

Présentation du profilé en C en fibre de verre

Qu’est-ce qu’un profilé en C en fibre de verre ?

Un profilé en C en fibre de verre est une section structurelle en PRV pultrudée présentant une section transversale en forme de C. Le profilé associe des renforts continus en fibres de verre à une matrice de résine thermodurcissable telle qu’une résine polyester, vinylester ou autre système de résine spécifié. Il est utilisé pour les ossatures, les éléments de support, les structures d’équipements et d’autres applications où les caractéristiques du PRV sont pertinentes pour le projet.

Les termes associés comprennent profilé en C en fibre de verre, canal en C PRV, canal en C GRP, section en C en fibre de verre, profilé structurel PRV et profilé en C pultrudé.

Caractéristiques essentielles du produit

• Matériau : renfort en fibres de verre associé à une matrice de résine thermodurcissable.
• Procédé de fabrication : pultrusion, produisant un profil structurel continu avec une orientation des fibres principalement longitudinale.
• Section : géométrie en canal C, avec largeur, hauteur et épaisseur de paroi définies selon le profil requis.
• Options de résine : polyester, vinylester et autres systèmes de résine peuvent être sélectionnés selon les exigences du projet.
• Dimensions du profil : la géométrie de section et la longueur sont définies selon l’application et les conditions de production.
• Configuration : les propriétés mécaniques et les performances sous charge dépendent de la géométrie du profil, du système de matériau et des conditions de conception.

Matériaux et construction

Les profilés en C en fibre de verre sont fabriqués par pultrusion. Les renforts continus en fibres de verre sont associés à un système de résine thermodurcissable puis tirés à travers une filière chauffée et profilée afin de former la section en C requise. Le profilé PRV obtenu présente une orientation des renforts principalement longitudinale.

Le choix de la résine est lié à l’environnement chimique, à la température de fonctionnement, aux exigences de comportement au feu et aux autres conditions du projet. Les systèmes polyester et vinylester sont des options courantes pour les matrices PRV, tandis que d’autres systèmes peuvent être envisagés pour des exigences spécifiques.

La découpe ou le perçage sur site peut exposer les fibres de verre sur les bords modifiés. Les zones exposées doivent être correctement protégées avec un système de résine compatible lorsque la protection du bord découpé est requise. La résistance chimique en présence de mélanges de produits chimiques, de cycles thermiques ou de conditions abrasives doit être évaluée selon les conditions réelles de service.

Applications typiques

Les profilés en C PRV sont couramment utilisés dans des applications industrielles de structures et de supports lorsque les caractéristiques du matériau PRV sont pertinentes pour l’environnement de fonctionnement. Les applications industrielles typiques comprennent :

• Traitement chimique : ossatures structurelles, supports d’équipements et éléments de support secondaires.
• Environnements marins et offshore : ossatures et structures de support exposées à l’humidité ou aux conditions salines.
• Installations électriques et utilitaires : supports structurels et ossatures d’équipements lorsque l’isolation électrique constitue un critère de sélection.
• Traitement des eaux usées : composants structurels et de support utilisés dans des zones humides ou exposées aux produits chimiques.
• Refroidissement et infrastructures : éléments d’ossature et de support exposés à l’humidité et à des conditions environnementales associées.

Capacité sous charge

Le comportement sous charge d’un profilé en C PRV est déterminé à partir de la géométrie de section, des propriétés du matériau, de la longueur de portée, des conditions d’appui, de la configuration de charge, des assemblages et des critères de conception applicables.

• Largeur, hauteur et épaisseur de paroi du profilé
• Longueur de portée et conditions d’appui
• Teneur en fibres et orientation des renforts
• Système de résine et température de fonctionnement
• Type de charge, répartition des charges et conditions d’assemblage
• Critères de conception structurelle applicables

La charge admissible et les exigences de flèche doivent donc être évaluées pour la configuration de profil spécifiée et non déduites de la seule forme du canal.

Critères de sélection

La sélection d’un canal en C PRV doit tenir compte des variables d’ingénierie suivantes :

• Géométrie de section : largeur, hauteur, épaisseur de paroi et dimensions globales du profil influencent son comportement structurel.
• Charge et portée : les charges requises, la portée, les conditions d’appui et la flèche admissible doivent être considérées ensemble.
• Système de résine : la résine doit correspondre à l’exposition chimique, à la température et aux autres exigences environnementales.
• Comportement au feu : lorsque ce critère est pertinent, la méthode d’essai ou le critère de projet requis doit être identifié avant de sélectionner le système de matériau.
• Exposition extérieure : la formulation de la résine et la protection de surface doivent être prises en compte pour une exposition prolongée aux UV.
• Exigences électriques : le PRV peut fournir une isolation électrique, tandis que le comportement diélectrique dépend de la formulation, de l’humidité, de l’épaisseur et des conditions de service.
• Assemblages : le type d’assemblage, la méthode de fixation, les conditions d’appui local et les renforts éventuels peuvent influencer le comportement structurel de l’ensemble.
• Modification sur site : la découpe ou le perçage modifie la surface du profil fabriqué en usine et peut nécessiter une protection compatible des fibres exposées.

Spécifications techniques

Foire aux questions

Qu’est-ce qu’un canal en C en fibre de verre ?

Un canal en C en fibre de verre est un profil structurel en PRV pultrudé fabriqué à partir de renforts en fibres de verre et d’une matrice de résine thermodurcissable. Il est utilisé pour les ossatures, les supports, les structures d’équipements et les applications industrielles associées.

Quelle est la différence entre un canal en C en fibre de verre et un canal en C PRV ?

Les deux termes désignent généralement le même type de profil structurel composite renforcé de fibres de verre. PRV désigne le plastique renforcé de fibres, tandis que fibre de verre met l’accent sur le renfort utilisé dans le composite.

Quels facteurs déterminent la capacité de charge d’un canal en C PRV ?

Le comportement sous charge dépend de la géométrie de section, de l’épaisseur de paroi, de la portée, des conditions d’appui, de la configuration de charge, des propriétés du matériau, des assemblages et des critères de conception applicables.

Quel système de résine utiliser pour un canal en C en fibre de verre ?

Le choix de la résine doit être fondé sur l’environnement chimique, la température de fonctionnement, les exigences de comportement au feu et les autres conditions du projet. Le polyester et le vinylester sont des options courantes pour les matrices PRV, tandis que d’autres systèmes peuvent être envisagés pour des exigences spécifiques.

Les canaux en C en fibre de verre peuvent-ils être découpés ou percés sur site ?

Les canaux en C PRV pultrudés peuvent être découpés ou percés pour l’installation. Une modification sur site peut exposer les fibres de verre sur les bords découpés ; une protection compatible doit donc être appliquée lorsque la protection du bord modifié est requise.

Les canaux en C en fibre de verre conviennent-ils aux applications extérieures ?

Les canaux en C en fibre de verre sont couramment envisagés pour les structures et supports extérieurs. La formulation de la résine, la protection de surface, l’exposition aux UV, la température, l’humidité et les autres conditions environnementales doivent être prises en compte lors de la sélection de la configuration.

Dans quels secteurs les canaux en C PRV sont-ils couramment utilisés ?

Les canaux en C PRV sont couramment utilisés dans les secteurs du traitement chimique, du traitement des eaux usées, du maritime, de l’électricité, des utilités, du refroidissement et des infrastructures lorsque les caractéristiques du PRV sont pertinentes pour l’environnement du projet.

Produits et composants associés

Les canaux en C en fibre de verre peuvent être intégrés à des ossatures et ensembles de support en PRV avec d’autres profilés structurels pultrudés, des caillebotis PRV, des composants de fixation et des sections composites associées. Les pages produits correspondantes présentent séparément les informations propres à chaque entité.

Demande d’ingénierie

Pour une configuration spécifique au projet, fournissez les principaux paramètres de conception :

• Largeur, hauteur, épaisseur de paroi et longueur requises
• Charges prévues et configuration de chargement
• Longueur de portée et conditions d’appui
• Exposition chimique et température de fonctionnement
• Exigences relatives à la résine, au comportement au feu ou à l’électricité, le cas échéant
• Conditions d’assemblage et d’installation
