Chemin de câbles en fibre de verre

Présentation du chemin de câbles en fibre de verre

Qu'est-ce qu'un chemin de câbles en fibre de verre ?

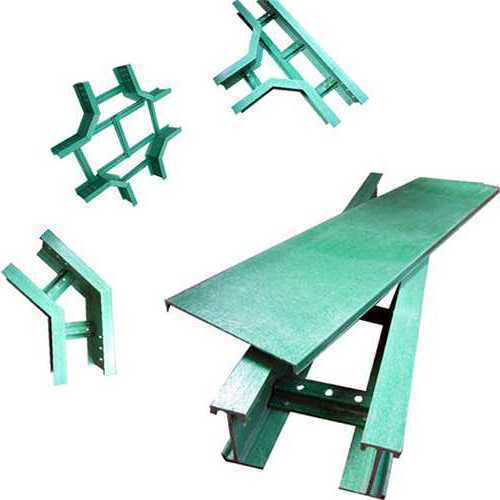

Un chemin de câbles en fibre de verre est un composant de support de câbles non métallique fabriqué à partir de profilés en plastique renforcé de fibres de verre (FRP/GRP). Il supporte et achemine les câbles dans les installations industrielles où l'exposition à la corrosion, l'isolation électrique ou une construction légère constituent des considérations pertinentes. Un système de chemin de câbles peut comprendre des sections droites et des accessoires compatibles tels que des coudes, tés, montées verticales et couvercles pour réaliser les parcours de câbles. Le produit est également couramment décrit comme chemin de câbles FRP, chemin de câbles GRP, chemin de câbles composite ou chemin de câbles pultrudé.

Principales caractéristiques du produit

• Matériau : renfort en fibres de verre avec résine polyester ; d'autres systèmes de résine peuvent être spécifiés selon les exigences du projet.
• Types de chemins de câbles : à échelle, à fond plein, perforé et en canal.
• Procédé de fabrication : profilés structurels FRP pultrudés assemblés en sections de chemin de câbles.
• Propriétés électriques : le FRP est électriquement non conducteur et peut être utilisé lorsque l'isolation électrique constitue une considération dans la conception du support de câbles.
• Configuration du système : les sections droites, coudes, tés, montées verticales, couvercles et autres composants compatibles peuvent être combinés selon le tracé de câbles requis.

Matériaux et construction

Les principaux éléments structurels sont fabriqués par pultrusion. Le renfort continu en fibres de verre est imprégné d'un système de résine thermodurcissable puis tiré à travers une filière chauffée afin de former des profilés FRP réguliers. Les profilés peuvent ensuite être assemblés en configurations à échelle, à fond plein, perforées ou en canal au moyen de fixations mécaniques ou d'autres méthodes de raccordement appropriées.

La résine polyester est couramment utilisée pour la construction des chemins de câbles en fibre de verre, tandis que d'autres systèmes de résine peuvent être spécifiés lorsque l'environnement d'exploitation ou l'exposition chimique nécessite une sélection différente de matériau.

La découpe ou le perçage sur site peut exposer les fibres de verre au niveau d'un bord modifié. Lorsque les conditions d'installation l'exigent, les bords coupés exposés doivent être étanchéifiés avec une résine compatible ou un système approprié de protection des chants.

Applications typiques

Les chemins de câbles en fibre de verre sont couramment utilisés pour le support et le cheminement des câbles dans les environnements industriels où l'exposition à la corrosion, l'isolation électrique ou les exigences de maintenance sont des considérations importantes. Les domaines d'application typiques comprennent :

• Procédés chimiques : cheminement des câbles dans les zones exposées aux substances chimiques, aux vapeurs ou à l'humidité.
• Pétrole et gaz offshore : support de câbles dans les environnements salins, humides et extérieurs.
• Traitement des eaux usées : gestion des câbles dans les zones continuellement humides ou mouillées.
• Production d'énergie : support et cheminement des câbles de puissance, de commande et de communication.
• Installations minières et tunnels : support de câbles non métallique dans les installations industrielles soumises à des exigences environnementales spécifiques.
• Infrastructures de transport : cheminement des câbles sur les ponts, les systèmes ferroviaires et autres infrastructures extérieures.

Le choix du chemin de câbles dépend de la disposition des câbles, des exigences structurelles, de l'exposition environnementale et des conditions d'installation.

Capacité de charge

La capacité de charge d'un chemin de câbles en fibre de verre dépend de la configuration spécifiée et des conditions d'installation. Les principales variables comprennent :

• Type de chemin de câbles, notamment à échelle, à fond plein, perforé ou en canal.
• Largeur du chemin de câbles et hauteur des longerons latéraux.
• Portée entre les supports.
• Système de résine et conditions de température.
• Nombre, disposition et poids des câbles.

La capacité de charge et la flèche doivent être évaluées pour la configuration spécifiée et les conditions de conception. Des calculs de charge spécifiques au projet peuvent être préparés lorsque les dimensions requises, les charges de câbles et l'espacement des supports sont fournis.

Considérations de sélection

Lors de la sélection d'un chemin de câbles en fibre de verre, il convient de prendre en compte les variables suivantes en fonction des exigences du projet :

• Type de chemin de câbles : les chemins à échelle offrent une structure ouverte pour le cheminement des câbles, tandis que les modèles à fond plein assurent un support continu. Les configurations perforées et en canal constituent d'autres options pour différentes implantations.
• Exigences de charge : prendre en compte la largeur, la hauteur des longerons latéraux, la portée des supports, la disposition des câbles et le poids total des câbles lors de la détermination de la configuration requise.
• Système de résine : la résine polyester est couramment utilisée. D'autres systèmes de résine peuvent être envisagés lorsque l'exposition chimique ou l'environnement d'exploitation nécessite d'autres caractéristiques du matériau.
• Comportement au feu : lorsque la performance au feu constitue une exigence du projet, la spécification de performance applicable doit être identifiée lors de la sélection du produit.
• Exposition aux UV : pour les installations extérieures, tenir compte de l'exposition solaire prévue lors de la sélection du système de résine et de la finition de surface.
• Conditions d'installation : prendre en compte l'espacement des supports, les méthodes de raccordement, les modifications sur site et les conditions environnementales entourant l'installation du chemin de câbles.

Spécifications techniques

Les configurations de chemins de câbles en fibre de verre peuvent être définies selon le type de chemin, les dimensions, le système de matériau, les accessoires et les exigences du projet. Les éléments de spécification typiques comprennent :

• Matériau : FRP/GRP avec renfort en fibres de verre et résine thermodurcissable ; d'autres systèmes de résine peuvent être spécifiés selon les exigences du projet.
• Types de chemins de câbles : à échelle, à fond plein, perforé et en canal.
• Dimensions : la largeur, la hauteur des longerons latéraux, la longueur des sections et les autres dimensions dépendent de la configuration spécifiée et des exigences du projet.
• Configuration structurelle : la géométrie du chemin et les dimensions des profilés sont définies en fonction de la charge des câbles, de l'espacement des supports et des conditions d'installation.
• Accessoires : couvercles, coudes, tés, montées verticales, colliers, plaques d'assemblage et supports.
• Température de service : la plage de service applicable dépend du système de résine sélectionné et des conditions du projet.

Pour obtenir des informations dimensionnelles ou de charge spécifiques au projet, fournissez le type de chemin, les dimensions, l'espacement des supports, les charges de câbles et les conditions environnementales requises pour une étude technique.

Questions fréquemment posées

Qu'est-ce qu'un chemin de câbles en fibre de verre ?

Un chemin de câbles en fibre de verre est un système de support de câbles non métallique fabriqué à partir de plastique renforcé de fibres de verre (FRP/GRP). Il est utilisé pour acheminer et supporter les câbles électriques, de commande et de communication dans les installations industrielles où l'exposition à la corrosion, l'isolation électrique ou une construction légère constituent des considérations pertinentes.

Un chemin de câbles en fibre de verre peut-il supporter des câbles électriques ?

Oui. Les chemins de câbles en fibre de verre sont des systèmes de support utilisés pour les câbles de puissance, de commande et de communication. La configuration requise dépend du poids des câbles, des dimensions du chemin, de la portée des supports et des conditions d'installation.

Quels types de chemins de câbles en fibre de verre sont disponibles ?

Les configurations courantes comprennent les chemins à échelle, à fond plein, perforés et en canal. La configuration appropriée dépend de la disposition des câbles, des exigences de support, des besoins de ventilation et de l'environnement d'installation.

Un chemin de câbles en fibre de verre convient-il aux environnements corrosifs ?

Les chemins de câbles FRP sont couramment envisagés pour les environnements industriels corrosifs, car le système de matériau FRP ne développe pas de rouille superficielle comme les chemins de câbles conventionnels en acier. Le choix de la résine reste une considération importante lorsque l'installation implique des expositions chimiques spécifiques.

Les chemins de câbles en fibre de verre peuvent-ils être utilisés à l'extérieur ?

Les chemins de câbles en fibre de verre peuvent être utilisés dans des installations extérieures. Pour une exposition prolongée au soleil et à des conditions environnementales variables, le système de résine et la finition de surface doivent être sélectionnés en fonction de l'environnement d'installation.

Un chemin de câbles en fibre de verre nécessite-t-il une peinture ?

Les chemins de câbles FRP ne nécessitent pas de peinture métallique conventionnelle pour la prévention de la rouille. L'inspection des supports, des raccordements et des fixations peut être intégrée aux pratiques normales d'installation et de maintenance.

Un chemin de câbles en fibre de verre peut-il être personnalisé ?

Les dimensions, configurations et arrangements de composants peuvent être spécifiés selon les exigences du projet et les capacités de production. Les dimensions requises, le type de chemin, les charges de câbles, l'espacement des supports et les conditions d'installation peuvent être fournis pour étude technique.

Produits associés et composants du système

Les chemins de câbles en fibre de verre sont généralement installés dans le cadre d'un système de gestion des câbles. Les composants associés peuvent comprendre :

• Structures et supports FRP pour le montage des chemins de câbles.
• Échelles à câbles et composants compatibles de gestion des câbles.
• Fixations et plaques d'assemblage.
• Couvercles de chemins de câbles et composants associés du système.

Les composants associés peuvent être sélectionnés selon la configuration du chemin de câbles et les exigences d'installation.

Demande de données techniques

Pour obtenir des données techniques, des informations dimensionnelles, une aide à la planification du tracé ou une étude de configuration spécifique au projet, soumettez les informations requises afin que la configuration appropriée du chemin de câbles puisse être évaluée.

• Type de chemin et dimensions requises
• Types de câbles, disposition et charge totale
• Espacement des supports et conditions d'installation
• Exposition chimique et plage de température ambiante
• Exigences d'installation intérieure ou extérieure
• Exigences spécifiques du projet concernant le matériau ou la configuration
