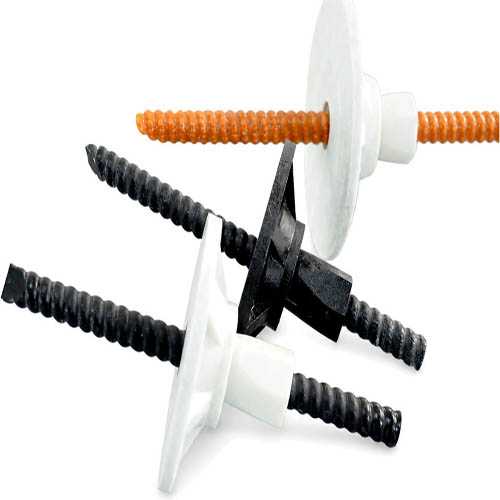

Présentation du boulon d’ancrage FRP
Un boulon d’ancrage en polymère renforcé de fibres (FRP) est un élément composite utilisé pour le soutènement du sol et de la roche. Il peut être spécifié pour le creusement de tunnels, les excavations souterraines, la stabilisation des talus et d’autres travaux de soutènement. La sélection dépend du terrain, des charges de calcul, de la géométrie du renfort, de la méthode d’ancrage et des exigences de pose. Le terme FRP désigne une famille de matériaux ; il ne précise pas à lui seul le type de fibre, la résine ni la capacité d’une configuration donnée.
Définition du produit
Un boulon d’ancrage FRP est un élément composite de renforcement intégré à un système de soutènement conçu pour contribuer à la stabilisation de la roche ou du terrain.
Informations essentielles sur le produit
- Type de produit : boulon d’ancrage FRP destiné au soutènement du sol et de la roche.
- Contexte d’application : composant de renforcement intégré à un dispositif de soutènement conçu pour des travaux tels que les tunnels, les excavations souterraines et la stabilisation des talus.
- Désignation du matériau : FRP signifie polymère renforcé de fibres. La fibre, la matrice de résine et l’architecture du renfort doivent être identifiées dans la documentation applicable au produit.
Matériaux et construction
FRP désigne une famille de composites polymères renforcés de fibres, et non une formulation universelle. Cette désignation ne permet pas de savoir si le renfort utilise de la fibre de verre, de la fibre de basalte ou une autre fibre ; elle ne définit pas non plus la chimie de la résine ni le procédé de fabrication.
Avant de spécifier le produit, vérifiez le type de fibre et de résine, la géométrie du renfort, le profil de surface, les détails d’extrémité et le procédé de fabrication dans les documents correspondant au produit retenu. Ces caractéristiques ne doivent pas être déduites du seul sigle FRP.
Applications
Les boulons d’ancrage FRP et les éléments d’ancrage associés sont utilisés dans des systèmes de soutènement pour lesquels un renforcement FRP est spécifié. Les contextes pertinents comprennent notamment :
- Tunnels et excavations souterraines : renforcement intégré au dispositif de soutènement prévu pour le projet.
- Stabilisation des talus : renforcement spécifié en fonction des conditions locales du terrain et des exigences de conception.
- Autres travaux de soutènement rocheux : applications pour lesquelles le boulon FRP, le système d’ancrage et la méthode de pose retenus répondent aux exigences du projet.
Sélection et vérification technique
La sélection doit prendre en compte ensemble le renfort et son dispositif de transfert des charges. Les informations suivantes aident à déterminer si une configuration précise peut être évaluée au regard des exigences du projet.
| Élément | Points à confirmer | Pourquoi c’est important |
|---|---|---|
| Géométrie du boulon | Longueur requise, diamètre nominal ou section, profil de surface, détails d’extrémité et accessoires applicables. | Définit la configuration évaluée et sa compatibilité avec le forage et la méthode de pose prévus. |
| Propriétés mécaniques | Résistance, rigidité et données de capacité de calcul vérifiées pour le produit retenu et le périmètre des essais. | Permet de confronter le renfort aux charges requises. La valeur mesurée sur une éprouvette ne constitue pas automatiquement la capacité d’un système de boulon et d’ancrage installé. |
| Ancrage et transfert des charges | Méthode d’ancrage, géométrie du trou, longueur d’ancrage ou d’encastrement, exigences relatives au coulis ou à la résine et, le cas échéant, données d’adhérence ou d’arrachement. | Le transfert des charges peut gouverner le comportement du système ; les seules données de traction du renfort ne caractérisent pas l’ensemble installé. |
| Terrain et conditions de pose | Caractéristiques pertinentes de la roche ou du sol, présence d’eau souterraine, contraintes de forage et procédure de pose. | Relie la configuration proposée aux conditions du site et à la méthode de construction. |
| Conditions d’exposition en service | Chimie des eaux souterraines, exposition chimique et température lorsqu’elles influent sur le choix du matériau. | Fournit le contexte nécessaire pour évaluer le système de matériaux dans les conditions de service prévues. |
Utilisez les informations propres au produit et la base de calcul du projet pour vérifier la configuration retenue. N’attribuez aucune résistance, capacité d’ancrage ou valeur de performance à un produit si les preuves disponibles ne couvrent pas ce produit ou cette configuration ainsi que les conditions pertinentes.
Comparaison entre les boulons FRP et en acier
Un boulon d’ancrage FRP ne doit pas être considéré comme un remplacement direct, à l’identique, d’un boulon en acier sur la seule base du diamètre nominal. La comparaison doit prendre en compte les propriétés mécaniques vérifiées, la rigidité, le comportement de l’ancrage et de l’adhérence, les assemblages, les exigences de pose et les critères de calcul du projet. Le choix dépend de la fonction de soutènement et des données disponibles pour les configurations comparées.
Informations pour l’achat et le devis
Pour obtenir un devis exploitable, décrivez la configuration requise et le périmètre de la fourniture. Les informations utiles peuvent inclure :
- Longueur, diamètre nominal ou section requis et quantité.
- Méthode d’ancrage et éventuelles exigences concernant le coulis, la résine, les assemblages ou les accessoires.
- Application, conditions du terrain et contraintes de pose influant sur la configuration spécifiée.
- Destination de livraison, calendrier , besoins d’emballage et exigences documentaires propres au projet.
Pour comparer les devis, vérifiez que les périmètres proposés sont comparables, notamment les matériaux d’ancrage et les accessoires, le cas échéant. Le devis doit préciser la configuration fournie, les composants inclus, le périmètre de livraison et les conditions commerciales applicables.
Questions fréquentes
Qu’est-ce qui détermine la capacité d’un boulon d’ancrage FRP ?
L’évaluation de la capacité dépend des propriétés mécaniques vérifiées du renfort retenu, du dispositif d’ancrage et de transfert des charges, du comportement d’adhérence ou d’arrachement pertinent, des conditions du terrain et des charges du projet. Une valeur de résistance du matériau ne suffit pas à établir la capacité du système de soutènement installé.
Un boulon d’ancrage FRP peut-il remplacer directement un boulon en acier ?
Il ne faut pas présumer d’un remplacement direct à l’identique. Comparez les propriétés mécaniques pertinentes, la rigidité, le comportement de l’ancrage, les assemblages, les exigences de pose et les critères de calcul des solutions précises envisagées.
Demande de données techniques
Pour discuter d’un besoin propre à un projet, contactez HotFRP et indiquez l’application prévue, la géométrie requise du boulon, les charges de calcul, les conditions du terrain, la méthode d’ancrage envisagée, la quantité et les exigences de livraison. La configuration du produit, les données justificatives et les conditions commerciales doivent être confirmées pour la demande concernée.
Pour consulter le contexte général de cette famille de produits, voir Systèmes de soutènement FRP.
