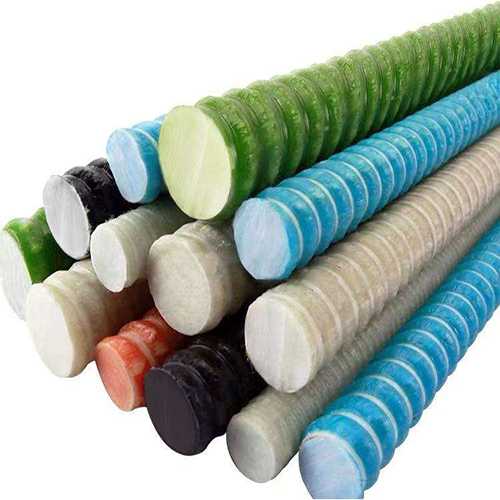

Les barres d’armature en PRFV, également appelées barres GFRP ou barres d’armature en fibre de verre, sont des barres non métalliques utilisées pour armer le béton. Elles associent des fibres de verre continues à une matrice de résine thermodurcissable. Elles sont généralement fabriquées par pultrusion ; des nervures ou une finition sablée peuvent contribuer à l’adhérence au béton. Les propriétés et l’adéquation de la barre dépendent de sa géométrie, des matériaux composites, du profil de surface et des exigences du projet.
Qu’est-ce qu’une barre d’armature en PRFV ?
Dans cette catégorie de produits, les barres en PRFV désignent des armatures en polymère renforcé de fibres de verre (GFRP) destinées aux applications en béton.
Caractéristiques principales du produit
Matériau: Fibres de verre continues intégrées dans une matrice de résine thermodurcissable.
Procédé de fabrication: La pultrusion est couramment utilisée pour former des barres composites continues dont les fibres sont principalement orientées dans le sens longitudinal.
Surface: Une surface nervurée ou sablée peut être utilisée pour favoriser l’adhérence au béton ; la finition disponible doit être confirmée pour le produit choisi.
Fonction du produit: Armature non métallique destinée aux structures en béton.
Matériaux et fabrication
Dans un procédé de pultrusion courant, des mèches continues de fibres de verre sont imprégnées de résine puis tirées à travers une filière de mise en forme, où le composite prend sa forme et la résine durcit. Les fibres sont principalement orientées selon l’axe de la barre et assurent le renfort principal dans cette direction.
La matrice de résine lie les fibres pour former une barre composite. La géométrie de surface ou une finition sablée peut favoriser l’interaction mécanique avec le béton environnant. Pour évaluer une configuration donnée, il convient de considérer ensemble le système de résine, l’architecture des fibres, la géométrie de la barre et le traitement de surface.
Applications
Les ingénieurs peuvent évaluer les barres en PRFV pour les structures en béton nécessitant un renfort non métallique ou lorsque la corrosion des armatures métalliques constitue un facteur important de conception. Les contextes de projet possibles comprennent :
Structures en béton maritimes et côtières, notamment digues, jetées et tabliers de pont.
Installations de traitement de l’eau et des eaux usées.
Installations de traitement chimique et structures de rétention.
Installations de production d’énergie et sous-stations lorsque le renfort non métallique peut être pertinent.
Infrastructures de transport exposées aux sels de déverglaçage.
Ouvrages souterrains et revêtements de tunnels.
L’adéquation à une application doit être évaluée en fonction des conditions réelles d’exposition, de la conception structurelle et des propriétés de la configuration de barre retenue.
Critères de sélection
Le choix des barres en PRFV doit reposer sur la conception du projet et sur les propriétés de la configuration précise du produit. Les facteurs à examiner comprennent :
Diamètre de la barre et propriétés en traction requises par le calcul structurel.
Module d’élasticité et exigences de rigidité de l’élément en béton.
Système de résine et exposition prévue à l’humidité, aux produits chimiques et à la température.
Profil de surface et exigences d’adhérence entre la barre et le béton.
Enrobage, longueur d’ancrage, disposition des armatures et conditions de pose selon la méthode de calcul applicable.
Charges soutenues ou cycliques et autres conditions de service propres au projet.
Les barres en PRFV ne se comportent pas exactement comme les armatures en acier. Leur spécification doit s’inscrire dans une démarche de calcul structurel adaptée et ne pas être assimilée à un remplacement automatique barre pour barre.
Caractéristiques techniques
Le tableau ci-dessous résume les caractéristiques générales des barres d’armature en polymère renforcé de fibres de verre. Il ne remplace pas les données techniques applicables à une configuration de produit précise.
Caractéristiques techniques — Barre d’armature en PRFV (GFRP)
Caractéristique
Description
Type de matériau
Polymère renforcé de fibres de verre (GFRP).
Renfort
Fibres de verre continues, principalement orientées dans le sens longitudinal de la barre.
Matrice de résine
Résine polymère thermodurcissable ; le système de résine précis dépend de la configuration du produit.
Procédé de fabrication
La pultrusion est un procédé couramment utilisé pour les barres composites continues.
Surface
Une finition nervurée ou sablée peut être utilisée ; confirmer la finition du produit choisi.
Diamètre de la barre
À spécifier selon la gamme de produits disponible et les exigences du calcul structurel.
Propriétés en traction
Dépendent du système de fibres et de résine, de la géométrie de la barre et de la configuration du produit. Utiliser les données du produit applicable pour le calcul.
Module d’élasticité
Dépend du système composite et de l’architecture des fibres ; utiliser des valeurs vérifiées pour les calculs structurels.
Caractéristiques électriques et magnétiques
Le GFRP est non métallique. L’adéquation aux installations sensibles sur le plan électrique ou magnétique doit être vérifiée selon les exigences du projet et les informations produit applicables.
Foire aux questions
Les barres en PRFV peuvent-elles remplacer les armatures en acier ?
Les barres en PRFV peuvent servir à armer le béton, mais leur rigidité, leur comportement en traction, leur adhérence et leur prise en compte dans le calcul diffèrent de ceux de l’acier. La disposition des armatures et le dimensionnement de l’élément doivent être vérifiés pour le produit PRFV choisi plutôt que de supposer un remplacement direct à quantité égale.
Les barres en PRFV adhèrent-elles au béton ?
L’adhérence dépend du profil et de la géométrie de la barre, des propriétés du béton et des conditions de mise en œuvre. Des surfaces nervurées ou sablées peuvent contribuer à l’adhérence. Le calcul doit s’appuyer sur les informations adaptées à la barre et au projet retenus.
Les barres en PRFV conviennent-elles aux environnements électriques ou magnétiques ?
Les barres GFRP sont non métalliques et ne présentent pas le même comportement électrique et magnétique que les armatures en acier. Pour les installations sensibles, confirmer que le produit choisi et la conception structurelle répondent aux exigences du projet.
Peut-on couper les barres en PRFV sur chantier ?
Les exigences de coupe dépendent du produit et des instructions de mise en œuvre. Utiliser un équipement de coupe approprié, un dispositif de maîtrise des poussières et des équipements de protection individuelle, car la coupe de barres composites peut générer des poussières contenant des particules de fibres et de résine. Suivre les instructions du fournisseur pour le produit choisi.
Les barres en PRFV rouillent-elles ?
Le GFRP est non métallique et ne rouille pas de la même manière que l’acier. Ses performances à long terme dépendent néanmoins du système composite, des conditions d’exposition, de la conception structurelle et de la mise en œuvre.
Demande technique
Pour évaluer les barres en PRFV dans le cadre d’un projet, veuillez communiquer les exigences qui influencent le choix du produit :
Diamètre et longueur de barre requis.
Exigences de traction et de rigidité structurelles, ou spécification de calcul applicable.
Enrobage du béton, disposition des armatures et exigences d’ancrage.
Conditions d’exposition prévues, notamment l’humidité, les produits chimiques et la température.
Quantité estimée et délai de livraison souhaité.
Les options de produit et les informations techniques doivent être confirmées au regard des exigences précises du projet et de la documentation applicable au produit.
