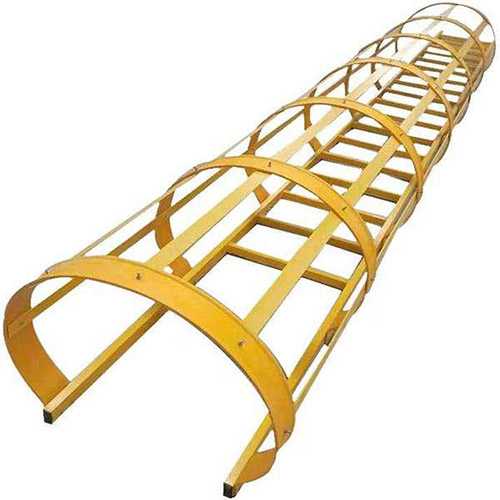

Échelle à crinoline en fibre de verre

Présentation de l'échelle à crinoline en fibre de verre

Qu'est-ce qu'une échelle à crinoline en fibre de verre ?

Une échelle à crinoline en fibre de verre est une échelle verticale installée de façon permanente et construite à partir de profilés structurels composites en PRV/GRP. Les ensembles comprennent généralement des montants, des barreaux nervurés ou à surface antidérapante, une cage de protection ou un arceau arrière, ainsi que des éléments de fixation. L'échelle est destinée aux accès fixes industriels lorsque le système de matériau et la configuration sélectionnés sont adaptés aux conditions d'exploitation. Elle peut également être désignée comme échelle verticale en fibre de verre avec cage, échelle d'accès en PRV, échelle fixe en GRP ou échelle industrielle non métallique. Les sections modulaires facilitent le transport et le montage sur site pour les configurations d'accès spécifiques au projet.

Caractéristiques principales du produit

• Matériau : profilés composites en PRV/GRP avec renfort en fibres de verre et matrice en résine thermodurcissable
• Configuration des barreaux : options avec surface nervurée ou antidérapante
• Configuration de la cage : la géométrie de la cage et la disposition des éléments peuvent être définies selon les exigences du projet
• Propriétés électriques : les matériaux en PRV sont non métalliques et peuvent être sélectionnés lorsque l'isolation électrique constitue un élément pertinent du projet
• Conception modulaire : les sections d'échelle et les éléments de cage peuvent être configurés pour le transport et l'assemblage sur site
• Personnalisation : les dimensions, systèmes de résine, détails de fixation et géométrie de la cage peuvent être configurés pour chaque projet

Matériaux et construction

L'échelle est fabriquée à partir de profilés en PRV/GRP constitués de renforts en fibres de verre intégrés dans une matrice de résine thermodurcissable. Les options de résine peuvent inclure des systèmes polyester et vinylester, sélectionnés selon l'exposition chimique prévue, la température et les autres conditions du projet. Des formulations retardatrices de flamme et des systèmes stabilisés aux UV peuvent également être spécifiés lorsque le projet l'exige.

Lorsque des découpes ou perçages sur site sont nécessaires, les chants de fibres exposés doivent être correctement protégés avec une résine compatible ou un revêtement de protection approprié afin de préserver la protection prévue des bords et les caractéristiques de résistance à la corrosion du matériau PRV.

Applications courantes

Les échelles à crinoline en fibre de verre sont utilisées pour les accès verticaux fixes dans les environnements industriels et d'infrastructure lorsque le système de matériau PRV sélectionné est adapté aux conditions d'exploitation. Les applications courantes comprennent :

• Installations de traitement chimique
• Installations pétrolières et gazières
• Structures marines et offshore
• Stations de traitement des eaux usées
• Postes électriques et structures de services publics
• Zones de production agroalimentaire
• Installations minières et de traitement des métaux
• Tours de refroidissement, réservoirs, silos et accès en toiture

La configuration du projet doit prendre en compte la hauteur d'accès, les charges prévues, l'exposition environnementale, les conditions d'appui et les exigences d'installation.

Capacité de charge

La capacité de charge dépend de la configuration et doit être évaluée pour l'ensemble d'échelle spécifié. Les principaux facteurs de conception comprennent :

• Dimensions des montants et caractéristiques des profilés
• Espacement des barreaux et détails de fixation
• Propriétés du système de résine sélectionné
• Conditions d'appui et méthode d'ancrage
• Hauteur totale d'accès et éventuels paliers intermédiaires
• Charges utilisateur et charges de service spécifiées

Pour le dimensionnement spécifique au projet, les charges de conception, dimensions, conditions d'appui et détails d'installation requis doivent être fournis pour examen technique.

Critères de sélection

Lors de la spécification d'une échelle à crinoline en fibre de verre, il convient de prendre en compte les facteurs spécifiques au projet suivants :

• Hauteur d'accès : définir la hauteur totale, le nombre de sections, les paliers intermédiaires et l'espace disponible pour l'installation.
• Exigences de charge : fournir la charge maximale attendue de l'utilisateur ainsi que les charges de service supplémentaires afin que la configuration puisse être évaluée.
• Système de résine : les systèmes polyester et vinylester peuvent être sélectionnés selon l'exposition chimique et les conditions d'exploitation prévues.
• Configuration de la cage : la géométrie et la disposition des éléments de la cage doivent être définies selon les exigences du projet.
• Considérations électriques : lorsque l'isolation électrique est pertinente, le système PRV sélectionné et les exigences diélectriques du projet doivent être examinés.
• Exposition aux UV : des systèmes de résine stabilisés aux UV ou des options de protection de surface peuvent être spécifiés pour les installations extérieures lorsque nécessaire.
• Modification sur site : toute découpe ou perçage doit être suivi d'une protection appropriée des bords PRV exposés.

Spécifications techniques

Les échelles à crinoline en fibre de verre peuvent être configurées avec différents matériaux, dimensions et dispositions d'éléments selon les exigences du projet. La configuration finale est confirmée lors de l'examen technique.

• Matériau : profilés composites en PRV/GRP avec renfort en fibres de verre et matrice en résine thermodurcissable
• Dimensions des montants : différentes dimensions de profilés peuvent être proposées selon les exigences structurelles et d'installation
• Configuration des barreaux : options avec surface nervurée ou antidérapante
• Géométrie de la cage : configurable selon la hauteur, les conditions d'installation et les exigences du projet
• Éléments de cage : sections modulaires de cage et composants de fixation configurables avec l'ensemble de l'échelle
• Options de couleur : jaune, gris et autres couleurs peuvent être disponibles selon le système de résine sélectionné
• Capacité de charge : dépendante de la configuration et évaluée selon les conditions de conception spécifiées
• Options de performance au feu : des systèmes de résine retardateurs de flamme peuvent être spécifiés lorsque le projet l'exige
• Protection UV : des systèmes de résine stabilisés aux UV ou des options de protection de surface peuvent être spécifiés pour les applications extérieures

Pour un examen technique spécifique au projet, fournir la hauteur d'accès requise, les charges prévues, les conditions environnementales, le dispositif d'appui et les détails d'installation.

Foire aux questions

L'échelle à crinoline en fibre de verre convient-elle aux installations extérieures ?

Les échelles à crinoline en PRV peuvent être configurées pour des installations extérieures. Des systèmes de résine stabilisés aux UV ou des options de protection de surface peuvent être spécifiés lorsque nécessaire. Le choix du matériau et la configuration de l'échelle doivent tenir compte de l'exposition aux UV et des autres conditions du site.

Comment la configuration de l'échelle est-elle sélectionnée ?

La sélection dépend notamment de la hauteur d'accès, des charges prévues, des conditions d'appui, de l'exposition environnementale, du système de résine, de la configuration de la cage et des exigences d'installation. Ces données servent à définir l'ensemble spécifique au projet.

L'échelle peut-elle être utilisée à proximité d'équipements électriques ?

Le PRV est un matériau non métallique présentant des caractéristiques d'isolation électrique. Lorsque l'échelle est installée à proximité d'équipements électriques, les exigences diélectriques spécifiques et les conditions d'installation doivent être examinées dans le cadre de la conception du projet.

L'échelle peut-elle être personnalisée pour différentes hauteurs ?

Oui. Les sections modulaires de l'échelle et les éléments de cage peuvent être configurés pour différentes hauteurs d'accès et configurations d'installation. Fournir la hauteur requise, les informations relatives aux paliers, les conditions d'appui et les autres exigences du projet pour examen technique.

Comment sélectionner le système de résine pour les environnements chimiques ?

La sélection de la résine dépend de l'exposition chimique prévue, de la température et des autres conditions environnementales. Les systèmes polyester et vinylester peuvent être étudiés selon les exigences du projet, le choix final étant établi en fonction de l'environnement d'exploitation spécifié.

Produits et composants associés

Les échelles à crinoline en fibre de verre peuvent faire partie d'un système complet d'accès vertical. Les composants associés peuvent comprendre :

• Plateformes et passerelles en PRV pour les zones de palier
• Trappes d'accès et systèmes de garde-corps
• Équerres de montage, matériel d'ancrage et composants de connexion

Les composants associés peuvent être étudiés ensemble lorsque le projet nécessite un ensemble d'accès intégré.

Demande d'étude technique

Pour une configuration spécifique au projet et un examen technique, fournir les principales exigences d'accès et d'installation afin que la configuration de l'échelle puisse être évaluée :

• Hauteur totale d'accès et nombre de paliers intermédiaires
• Charge utilisateur maximale prévue et charges de service supplémentaires
• Exposition chimique et plage de température ambiante
• Exposition aux UV et conditions d'installation extérieure
• Configuration des appuis et conditions d'ancrage
• Préférences de couleur et de finition de surface
