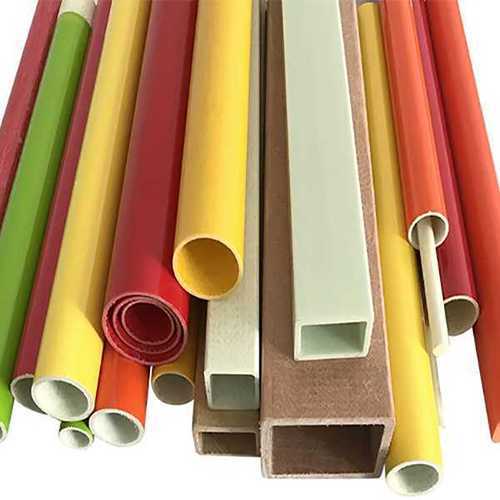

GFK-Rohrprofil

Überblick über GFK-Rohrprofile GFK-Rohrprofile, auch als FRP-Rohre oder hohle Verbundprofile bezeichnet, sind im Pultrusionsverfahren hergestellte Strukturprofile mit runden, quadratische... Mehr Lesen

0 reviews - Write a review

Hinterlassen Sie uns eine Nachricht

Name

Nachricht

Captcha

Enter the code in the box below

Beschreibung

Überblick über GFK-Rohrprofile

GFK-Rohrprofile, auch als FRP-Rohre oder hohle Verbundprofile bezeichnet, sind im Pultrusionsverfahren hergestellte Strukturprofile mit runden, quadratischen oder rechteckigen Querschnitten. Sie kombinieren eine kontinuierliche Glasfaserverstärkung mit einer duroplastischen Harzmatrix und werden für Rahmenkonstruktionen, Stützen, Einhausungen und modulare Strukturen eingesetzt, wenn Korrosionsbeständigkeit und Nichtleitfähigkeit wichtig sind. Querschnittsform, Wanddicke und Harzsystem beeinflussen die mechanischen Eigenschaften des Profils.

Was ist ein GFK-Rohrprofil?

Ein GFK-Rohrprofil ist ein hohles Strukturprofil aus einem Verbundwerkstoff, das im Pultrusionsverfahren hergestellt wird. Das Profil kombiniert Glasfaserverstärkung mit einer Harzmatrix zu einem durchgehenden Strukturquerschnitt. Seine Hohlgeometrie kann für Rahmen, Stützen, Einhausungen und andere Anwendungen eingesetzt werden, bei denen geringer Wartungsaufwand, Korrosionsbeständigkeit und Nichtleitfähigkeit relevant sind.

Wichtige Produkteigenschaften

Material: Glasfaserverstärkter Kunststoff (FRP / GRP)
Herstellungsverfahren: Pultrusion
Profilformen: Quadratisch, rechteckig, rund
Elektrische Eigenschaften: Nichtleitend
Harzsysteme: Polyester, Vinylester und Epoxid können entsprechend den Anforderungen der Anwendung ausgewählt werden

Material und Konstruktion

Das Rohrprofil wird im Pultrusionsverfahren hergestellt. Dabei wird die Glasfaserverstärkung kontinuierlich mit Harz imprägniert und durch ein beheiztes Werkzeug gezogen, um den erforderlichen hohlen Querschnitt zu formen. Das Verfahren unterstützt eine gleichmäßige Faserausrichtung, Harzverteilung und Maßhaltigkeit über die Profillänge.

Die Harzauswahl kann an die Anwendung und die Umgebungsbedingungen angepasst werden. Polyester-, Vinylester- und Epoxidharzsysteme können für unterschiedliche Kombinationen aus allgemeinem Einsatz, chemischer Belastung und mechanischen Anforderungen betrachtet werden. Auch die Oberflächenbehandlung kann an Klebe- und Bearbeitungsanforderungen angepasst werden; mögliche Ausführungen sind glatte, beschichtete und geschliffene Oberflächen.

Pultrudierte GFK-Profile in industriellen Rahmenkonstruktionen.

Typische Anwendungen

GFK-Rohrprofile werden in industriellen und infrastrukturellen Umgebungen eingesetzt, in denen Korrosionsbeständigkeit, geringes Gewicht und Nichtleitfähigkeit wichtig sind. Typische Einsatzbereiche sind chemische Produktionsanlagen, Abwasserbehandlungsanlagen, marine und küstennahe Konstruktionen, elektrische Einhausungen, Gerätegestelle und Montagesysteme für erneuerbare Energien. Die Profile können in dauerhafte Konstruktionen oder modulare Baugruppen für Laufstege, Plattformen, Schutzeinhausungen und sekundäre Rahmen integriert werden.

Auswahlkriterien

Bei der Spezifikation eines GFK-Rohrprofils beeinflussen die folgenden Faktoren in der Regel Konstruktion und Leistung:

Querschnitt und Abmessungen: Form, Breite, Höhe und Wanddicke sollten zu den vorgesehenen Biege-, Druck- und Torsionsbelastungen passen.
Harzsystem: Chemische Belastung, Temperaturbereich und weitere Umgebungsbedingungen helfen bei der Auswahl des geeigneten Harzsystems.
Elektrische Anforderungen: Die Nichtleitfähigkeit von FRP kann für Anwendungen in der Nähe elektrischer Anlagen oder in elektrisch sensiblen Bereichen relevant sein.
Oberfläche: Die Oberflächenausführung kann an Anforderungen an Reinigung, Verklebung, Beschichtung oder Endbearbeitung angepasst werden.
Brandverhalten: Wenn Anforderungen an Rauch, Flammen oder Brandverhalten vorgegeben sind, sollten Harzformulierung und Projektanforderungen bei der Materialauswahl berücksichtigt werden.

Technische Auslegung

Biegefestigkeit, Druckfestigkeit, Steifigkeit und andere mechanische Eigenschaften variieren je nach Profilabmessungen, Faseraufbau, Harzsystem und Lagerungsbedingungen. Daher sollten Querschnittsgeometrie und Wanddicke bei der Profilauswahl gemeinsam mit Spannweite, Belastung und Einsatzumgebung betrachtet werden.

Technische Spezifikationen

Konfigurationsinformationen für GFK-Rohrprofile
Merkmal	Beschreibung
Material	Glasfaserverstärkter Kunststoff (FRP / GRP)
Herstellungsverfahren	Pultrusion
Profilformen	Quadratisch, rechteckig, rund
Harzsysteme	Polyester, Vinylester, Epoxid
Oberflächen	Glatt, beschichtet, geschliffen
Elektrische Eigenschaften	Nichtleitend

Häufig gestellte Fragen

Können GFK-Rohrprofile als tragende Bauteile eingesetzt werden?

GFK-Rohrprofile können für tragende und unterstützende Anwendungen eingesetzt werden, wenn der Querschnitt passend zu den erforderlichen Belastungen und Lagerbedingungen ausgewählt wird. Die tatsächliche Tragfähigkeit hängt unter anderem von Querschnittsabmessungen, Wanddicke, Harzsystem, Faseraufbau, Spannweite und Lagerkonfiguration ab.

Sind diese Profile für Außenanwendungen geeignet?

GFK-Rohrprofile können in vielen Außenbereichen eingesetzt werden, in denen Korrosionsbeständigkeit und Nichtleitfähigkeit relevant sind. Bei der Spezifikation sollten Harzauswahl, UV-Belastung, Temperaturbereich und Umgebungsbedingungen berücksichtigt werden.

Können die Abmessungen kundenspezifisch angepasst werden?

Kundenspezifische Querschnitte und Längen können entsprechend den Projektanforderungen, der Querschnittsgeometrie, den Werkzeuganforderungen und den Bestellbedingungen abgestimmt werden.

Wie unterscheiden sich GFK-Rohrprofile von Metallrohren?

Im Vergleich zu vielen metallischen Rohrprofilen sind GFK-Profile häufig leichter, nichtleitend und korrosionsbeständig. Ihre strukturelle Steifigkeit und Tragfähigkeit unterscheiden sich von Metall, weshalb Querschnittsgeometrie und projektbezogene Belastungsbedingungen bei der Auswahl berücksichtigt werden sollten.
