Überblick über die GFK-Hohlkammerplatte
Die GFK-Hohlkammerplatte, auch als FRP- oder GRP-Hohlkammerplatte bezeichnet, ist eine Verbundplatte mit einem innenliegenden Hohlquerschnitt. Sie ... Mehr Lesen

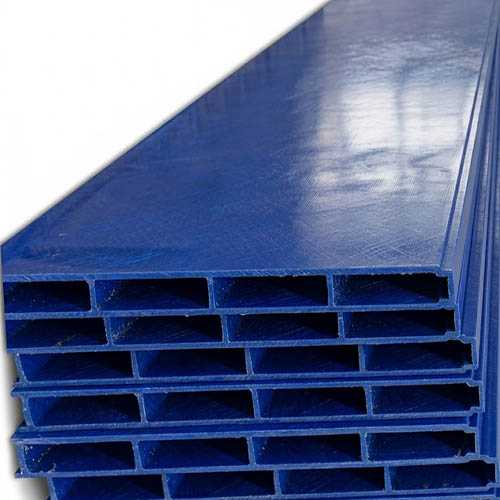

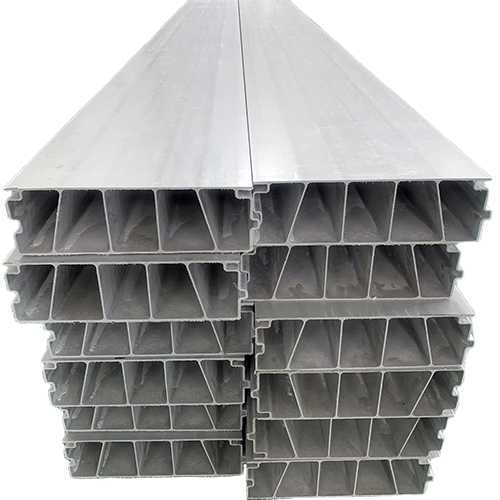

Die GFK-Hohlkammerplatte, auch als FRP- oder GRP-Hohlkammerplatte bezeichnet, ist eine Verbundplatte mit einem innenliegenden Hohlquerschnitt. Sie besteht aus Glasfaserverstärkung in einer duroplastischen Harzmatrix und ist für Einhausungen, Böden, Bekleidungen, Trennwände und modulare Verbundkonstruktionen vorgesehen. Plattenabmessungen und Kerngeometrie werden entsprechend den Projektanforderungen festgelegt.
Was ist eine GFK-Hohlkammerplatte?
Eine GFK-Hohlkammerplatte ist eine FRP-Verbundplatte mit einem innenliegenden Hohlquerschnitt. Die Kerngeometrie bildet die innere Plattenstruktur und kann entsprechend den erforderlichen Abmessungen, Lagerbedingungen und dem vorgesehenen Einsatz definiert werden.
Plattenabmessungen, Wandstärke, Kerngeometrie und Harzsystem können abhängig von Projektanforderungen, Lageranordnung, Umgebungsbedingungen und vorgesehenem Einsatz variieren.
Wesentliche Produktmerkmale
Material:
Glasfaserverstärkung in einer duroplastischen Harzmatrix.
Plattenstruktur:
Innenliegender Hohlquerschnitt für Verbundplattenkonstruktionen.
Konfiguration:
Plattenabmessungen, Wandstärke und Kerngeometrie werden projektspezifisch festgelegt.
Harzsystem:
Auswahl entsprechend der vorgesehenen Einsatzumgebung und den Projektanforderungen.
Material und Aufbau
GFK-Hohlkammerplatten bestehen aus Glasfaserverstärkung in einer duroplastischen Harzmatrix. Der innenliegende Hohlquerschnitt bildet die Kernstruktur der Platte und wird entsprechend der erforderlichen Plattenkonfiguration festgelegt.
Die Auswahl des Harzsystems hängt von der vorgesehenen Einsatzumgebung, der Umwelteinwirkung und den Projektanforderungen ab. Das ausgewählte Harzsystem ist Bestandteil der bestätigten Plattenkonfiguration.
Plattenabmessungen, Wandstärke und Kerngeometrie können entsprechend den Lagerbedingungen, der Montageanordnung und dem vorgesehenen Einsatz bewertet werden.
Anwendungen
GFK-Hohlkammerplatten werden in Verbundkonstruktionsanwendungen eingesetzt, wenn ihre Konfiguration für die Anforderungen an Einhausungen, Böden oder modulare Systeme geeignet ist. Typische Einsatzbereiche sind:
Industrielle Boden- und Plattformsysteme
Gebäudeeinhausungen und Bekleidungssysteme
Trennwand- und Einhausungskomponenten
Komponenten für den modularen Bau
Komponenten für industrielle Anlagen und Infrastruktur
Die Auswahl der Anwendung hängt von Plattenkonfiguration, Umwelteinwirkung, Lageranordnung und Montageanforderungen ab.
Überlegungen zur Tragfähigkeit
Die Tragfähigkeit von GFK-Hohlkammerplatten hängt von der bestätigten Plattenkonfiguration und den Lagerbedingungen ab. Bei der technischen Bewertung werden typischerweise berücksichtigt:
Plattendicke und Wandabmessungen
Geometrie des Hohlkerns
Auflagerabstände und Montageanordnung
Harzsystem und Betriebsumgebung
Verbindungs- und Randauflagerdetails
Lastberechnungen für eine bestimmte Plattenkonfiguration sollten separat bewertet werden, wenn sich Plattengeometrie, Lagerbedingungen oder Montagedetails ändern.
Auswahlkriterien
Bei der Spezifikation von GFK-Hohlkammerplatten berücksichtigen Ingenieure typischerweise folgende Faktoren:
Plattenabmessungen: Festgelegt nach Spannweite, Lagerbedingungen, Montageanordnung und Projektanforderungen.
Kerngeometrie: Die Innengeometrie ist Bestandteil der Plattenauslegung und beeinflusst die erforderliche Konfiguration.
Wandstärke: Ausgewählt in Abhängigkeit von Plattengeometrie, Lagerbedingungen und Projektanforderungen.
Harzsystem: Ausgewählt nach Umwelteinwirkung und vorgesehenen Betriebsbedingungen.
Randdetails: Berücksichtigt nach Montagebedingungen, Verbindungen und Lageranordnung.
Oberflächenanforderungen: Berücksichtigt nach Reinigung, Handhabung, Montage und Einsatzbedingungen.
Technische Spezifikationen
Die allgemeinen Merkmale von GFK-Hohlkammerplatten sind nachstehend zusammengefasst. Endgültige Abmessungen und Konfigurationsdetails hängen von den bestätigten Projektanforderungen ab.
Merkmal
Typischer Umfang / Optionen
Hinweise
Material
Glasfaserverstärkter Kunststoff (FRP/GRP)
Glasfaserverstärkung in einer duroplastischen Harzmatrix
Plattenstruktur
Hohlquerschnitt
Innengeometrie entsprechend der Plattenauslegung
Abmessungen
Projektspezifisch
Festgelegt nach Konstruktions- und Montageanforderungen
Wandstärke
Konfigurationsabhängig
Bezogen auf Plattengeometrie und Lagerbedingungen
Kerngeometrie
Projektspezifisch
Festgelegt nach den Anforderungen der Plattenauslegung
Harzsystem
Projektspezifisch
Ausgewählt nach Umgebungs- und Betriebsbedingungen
Häufig gestellte Fragen
Was ist eine GFK-Hohlkammerplatte?
Eine GFK-Hohlkammerplatte ist eine FRP-Verbundplatte mit innenliegendem Hohlquerschnitt. Sie besteht aus Glasfaserverstärkung in einer duroplastischen Harzmatrix, wobei die Kerngeometrie entsprechend der erforderlichen Konfiguration festgelegt wird.
Was ist der Unterschied zwischen GFK-Hohlkammerplatten und massiven FRP-Platten?
GFK-Hohlkammerplatten besitzen einen innenliegenden Hohlquerschnitt, während massive FRP-Platten einen durchgehend massiven Querschnitt haben. Die geeignete Konfiguration hängt von Plattenauslegung, Lagerbedingungen, Montageanforderungen und vorgesehenem Einsatz ab.
Können GFK-Hohlkammerplatten kundenspezifisch ausgeführt werden?
Plattenabmessungen, Wandstärke und Kerngeometrie können entsprechend den Projektanforderungen, Lagerbedingungen und dem vorgesehenen Einsatz festgelegt werden.
Können GFK-Hohlkammerplatten im Außenbereich eingesetzt werden?
FRP-Verbundplatten können im Außenbereich eingesetzt werden, wenn Materialkonfiguration, Umwelteinwirkung und Montagebedingungen mit den Projektanforderungen übereinstimmen.
Wie werden Anforderungen an das Brandverhalten berücksichtigt?
Anforderungen an das Brandverhalten können die Auswahl des Harzsystems und die Plattenkonfiguration beeinflussen. Spezifische Anforderungen sollten anhand der bestätigten Projektkonfiguration und der anwendbaren Auslegungskriterien bewertet werden.
Verwandte Produkte und Systemkomponenten
GFK-Hohlkammerplatten können mit verwandten FRP-Komponenten eingesetzt werden, wenn dies durch die Gesamtauslegung des Systems erforderlich ist.
FRP-Strukturprofile
FRP-Gitterroste und Decksysteme
FRP-Tragstrukturen und Rahmenkomponenten
Technische Anfrage
Für die Projektbewertung sollten unter anderem folgende Angaben bereitgestellt werden:
