GFK-Kabelrinne

Überblick über GFK-Kabelrinnen

Was ist eine GFK-Kabelrinne?

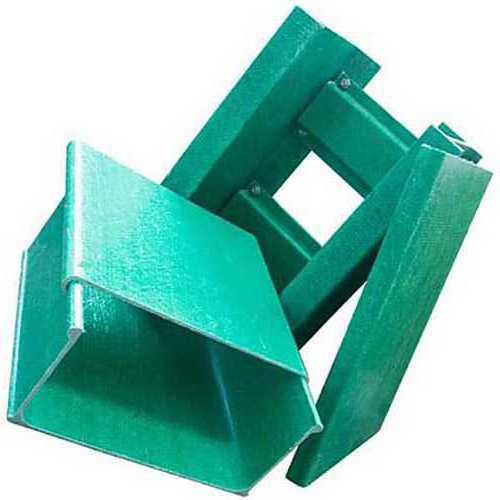

Eine GFK-Kabelrinne ist ein nichtmetallisches Kabeltragelement aus Profilen aus glasfaserverstärktem Kunststoff (FRP/GRP). Sie trägt und führt Kabel in industriellen Anlagen, in denen Korrosionsbelastung, elektrische Isolierung oder eine leichte Bauweise relevante Aspekte sind. Ein Kabelrinnensystem kann gerade Abschnitte und kompatible Formteile wie Bögen, T-Stücke, Steigstücke und Abdeckungen umfassen, um Kabelführungen aufzubauen. Das Produkt wird auch als FRP-Kabelrinne, GRP-Kabelrinne, Verbundstoff-Kabelrinne oder pultrudierte Kabelrinne bezeichnet.

Wichtige Produktmerkmale

• Material: Glasfaserverstärkung mit Polyesterharz; andere Harzsysteme können entsprechend den Projektanforderungen spezifiziert werden.
• Kabelrinnentypen: Leiter-, Vollboden-, perforierte und Kanal-Ausführung.
• Herstellungsverfahren: Pultrudierte FRP-Strukturprofile, die zu Kabelrinnenabschnitten montiert werden.
• Elektrische Eigenschaften: FRP ist elektrisch nichtleitend und kann eingesetzt werden, wenn elektrische Isolierung bei der Auslegung der Kabeltragekonstruktion berücksichtigt wird.

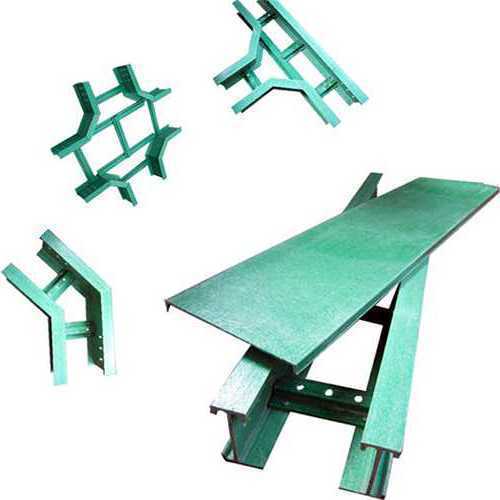

• Systemkonfiguration: Gerade Abschnitte, Bögen, T-Stücke, Steigstücke, Abdeckungen und weitere kompatible Komponenten können entsprechend der erforderlichen Kabelführung kombiniert werden.

Material und Konstruktion

Die wesentlichen Konstruktionselemente werden im Pultrusionsverfahren hergestellt. Kontinuierliche Glasfaserverstärkungen werden mit einem duroplastischen Harzsystem imprägniert und durch eine beheizte Matrize gezogen, um gleichmäßige FRP-Profile zu formen. Die Profile können anschließend mit mechanischen Befestigungselementen oder anderen geeigneten Verbindungsmethoden zu Leiter-, Vollboden-, perforierten oder Kanal-Kabelrinnen montiert werden.

Für die Konstruktion von GFK-Kabelrinnen wird häufig Polyesterharz verwendet. Andere Harzsysteme können spezifiziert werden, wenn die Betriebsumgebung oder die chemische Belastung eine andere Werkstoffauswahl erfordert.

Beim Zuschneiden oder Bohren vor Ort können Glasfasern an einer bearbeiteten Kante freigelegt werden. Wenn es die Einbaubedingungen erfordern, sollten freiliegende Schnittkanten mit einem kompatiblen Harz oder einem geeigneten Kantenschutzsystem versiegelt werden.

Typische Anwendungen

GFK-Kabelrinnen werden häufig zur Unterstützung und Führung von Kabeln in industriellen Umgebungen eingesetzt, in denen Korrosionsbelastung, elektrische Isolierung oder Wartungsanforderungen wichtige Aspekte sind. Typische Anwendungsbereiche sind:

• Chemische Verarbeitung: Kabelführung in Bereichen mit Kontakt zu chemischen Stoffen, Dämpfen oder Feuchtigkeit.
• Offshore-Öl und Gas: Kabelunterstützung in salzhaltigen, feuchten und Außenbereichen.
• Abwasserbehandlung: Kabelmanagement in dauerhaft feuchten oder nassen Bereichen.
• Energieerzeugung: Unterstützung und Führung von Energie-, Steuer- und Kommunikationskabeln.
• Bergbau und Tunnelanlagen: Nichtmetallische Kabelunterstützung in industriellen Anlagen mit spezifischen Umweltanforderungen.
• Verkehrsinfrastruktur: Kabelführung an Brücken, Bahnsystemen und anderen Außeninfrastrukturen.

Die Auswahl der Kabelrinne hängt von der Kabelanordnung, den konstruktiven Anforderungen, der Umweltexposition und den Einbaubedingungen ab.

Tragfähigkeit

Die Tragfähigkeit einer GFK-Kabelrinne hängt von der festgelegten Rinnenkonfiguration und den Einbaubedingungen ab. Zu den wichtigen Einflussgrößen gehören:

• Kabelrinnentyp, beispielsweise Leiter-, Vollboden-, perforierte oder Kanal-Ausführung.
• Rinnenbreite und Höhe der Seitenholme.
• Stützweite zwischen den Auflagern.
• Harzsystem und Temperaturbedingungen.
• Anzahl, Anordnung und Gewicht der Kabel.

Lastaufnahme und Durchbiegung sollten für die festgelegte Rinnenkonfiguration und die vorgesehenen Betriebsbedingungen bewertet werden. Projektspezifische Lastberechnungen können erstellt werden, wenn die erforderlichen Rinnenabmessungen, Kabellasten und Stützweiten vorliegen.

Auswahlkriterien

Bei der Auswahl einer GFK-Kabelrinne sollten die folgenden Variablen im Zusammenhang mit den Projektanforderungen berücksichtigt werden:

• Kabelrinnentyp: Leiterrinnen bieten eine offene Struktur für die Kabelführung, während Vollbodenrinnen eine durchgehende Kabelauflage bieten. Perforierte und Kanal-Ausführungen bieten weitere Optionen für unterschiedliche Einbausituationen.
• Lastanforderungen: Bei der Bestimmung der erforderlichen Konfiguration sollten Rinnenbreite, Seitenholmhöhe, Stützweite, Kabelanordnung und Gesamtgewicht der Kabel berücksichtigt werden.
• Harzsystem: Polyesterharz wird häufig verwendet. Andere Harzsysteme können berücksichtigt werden, wenn die chemische Belastung oder die Betriebsumgebung andere Werkstoffeigenschaften erfordert.
• Brandverhalten: Wenn das Brandverhalten eine Projektanforderung ist, sollte die anwendbare Leistungsspezifikation bei der Produktauswahl festgelegt werden.
• UV-Belastung: Bei Außeninstallationen sollte die erwartete Sonneneinstrahlung bei der Auswahl des Harzsystems und der Oberflächenbehandlung berücksichtigt werden.
• Einbaubedingungen: Stützweiten, Verbindungsmethoden, Bearbeitungen vor Ort und die Umgebungsbedingungen der Kabelrinneninstallation sollten berücksichtigt werden.

Technische Spezifikationen

GFK-Kabelrinnen können nach Rinnentyp, Abmessungen, Werkstoffsystem, Zubehör und Projektanforderungen spezifiziert werden. Typische Spezifikationspunkte sind:

• Material: FRP/GRP mit Glasfaserverstärkung und duroplastischem Harz; alternative Harzsysteme können entsprechend den Projektanforderungen spezifiziert werden.
• Kabelrinnentypen: Leiter-, Vollboden-, perforierte und Kanal-Ausführung.
• Abmessungen: Breite, Seitenholmhöhe, Abschnittslänge und weitere Abmessungen hängen von der festgelegten Konfiguration und den Projektanforderungen ab.
• Konstruktive Ausführung: Rinnengeometrie und Profilabmessungen werden im Zusammenhang mit Kabellast, Stützweite und Einbaubedingungen festgelegt.
• Zubehör: Abdeckungen, Bögen, T-Stücke, Steigstücke, Klemmen, Verbindungsplatten und Tragkonsolen.
• Betriebstemperatur: Der anwendbare Einsatzbereich hängt vom gewählten Harzsystem und den Projektbedingungen ab.

Für projektspezifische Angaben zu Abmessungen oder Lasten stellen Sie bitte den erforderlichen Kabelrinnentyp, die Abmessungen, Stützweiten, Kabellasten und Umgebungsbedingungen zur technischen Prüfung bereit.

Häufig gestellte Fragen

Was ist eine GFK-Kabelrinne?

Eine GFK-Kabelrinne ist ein nichtmetallisches Kabeltragsystem aus glasfaserverstärktem Kunststoff (FRP/GRP). Sie dient zur Führung und Unterstützung von Energie-, Steuer- und Kommunikationskabeln in industriellen Anlagen, in denen Korrosionsbelastung, elektrische Isolierung oder eine leichte Bauweise relevante Aspekte sind.

Kann eine GFK-Kabelrinne elektrische Kabel tragen?

Ja. GFK-Kabelrinnen sind Kabeltragsysteme für Energie-, Steuer- und Kommunikationskabel. Die erforderliche Konfiguration hängt von Kabelgewicht, Rinnenabmessungen, Stützweite und Einbaubedingungen ab.

Welche Arten von GFK-Kabelrinnen sind verfügbar?

Übliche Ausführungen sind Leiter-, Vollboden-, perforierte und Kanal-Kabelrinnen. Die geeignete Ausführung hängt von Kabelanordnung, Anforderungen an die Unterstützung, Belüftung und Einbauumgebung ab.

Sind GFK-Kabelrinnen für korrosive Umgebungen geeignet?

FRP-Kabelrinnen werden häufig für korrosive industrielle Umgebungen in Betracht gezogen, da das FRP-Werkstoffsystem keinen Oberflächenrost wie herkömmliche Stahlkabelrinnen entwickelt. Die Harzauswahl bleibt wichtig, wenn die Installation spezifischen chemischen Belastungen ausgesetzt ist.

Können GFK-Kabelrinnen im Außenbereich eingesetzt werden?

GFK-Kabelrinnen können in Außeninstallationen eingesetzt werden. Bei langfristiger Sonneneinstrahlung und wechselnden Umweltbedingungen sollten Harzsystem und Oberflächenbehandlung entsprechend der Einbauumgebung ausgewählt werden.

Benötigt eine GFK-Kabelrinne eine Lackierung?

FRP-Kabelrinnen benötigen keine konventionelle Metalllackierung zur Rostvermeidung. Die Prüfung von Rinnenstützen, Verbindungen und Befestigungselementen kann in die üblichen Installations- und Wartungsmaßnahmen integriert werden.

Können GFK-Kabelrinnen kundenspezifisch angepasst werden?

Abmessungen, Konfigurationen und Anordnungen der Komponenten können entsprechend den Projektanforderungen und den Produktionsmöglichkeiten festgelegt werden. Erforderliche Abmessungen, Rinnentyp, Kabellasten, Stützweiten und Einbaubedingungen können zur technischen Prüfung bereitgestellt werden.

Verwandte Produkte und Systemkomponenten

GFK-Kabelrinnen werden üblicherweise als Teil eines Kabelmanagementsystems installiert. Zu den zugehörigen Komponenten können gehören:

• FRP-Tragkonstruktionen und Konsolen zur Montage der Kabelrinnen.
• Kabelleitern und kompatible Kabelmanagementkomponenten.
• Befestigungselemente und Verbindungsplatten.
• Kabelrinnenabdeckungen und zugehörige Systemkomponenten.

Verwandte Komponenten können entsprechend der Kabelrinnenkonfiguration und den Einbaubedingungen ausgewählt werden.

Technische Datenanfrage

Für technische Daten, Abmessungsinformationen, Unterstützung bei der Trassenplanung oder eine projektspezifische Konfigurationsprüfung stellen Sie die erforderlichen Projektinformationen bereit, damit die geeignete Kabelrinnenkonfiguration bewertet werden kann.

• Erforderlicher Kabelrinnentyp und Abmessungen
• Kabeltypen, Anordnung und Gesamtlast
• Stützweiten und Einbaubedingungen
• Chemische Belastung und Umgebungstemperaturbereich
• Anforderungen an Innen- oder Außeninstallation
• Projektspezifische Anforderungen an Material oder Konfiguration
