Überblick: FRP-Felsanker

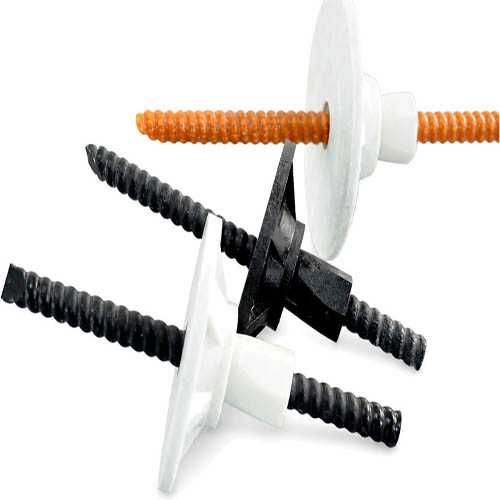

Ein Felsanker aus faserverstärktem Polymer (FRP) ist ein Verbundbauteil für die Sicherung von Baugrund und Fels. Er kann für Tunnelbau, unterirdische Baugruben, Böschungsstabilisierung und verwandte Sicherungsarbeiten vorgesehen werden. Die Auswahl hängt von den Baugrundverhältnissen, der Bemessungslast, der Geometrie des Bewehrungselements, dem Verankerungsverfahren und den Einbauanforderungen ab. FRP bezeichnet eine Werkstoffklasse; daraus lassen sich weder Fasertyp und Harzsystem noch die Tragfähigkeit einer bestimmten Ausführung ableiten.
Produktdefinition
Ein FRP-Felsanker ist ein Verbund-Bewehrungselement, das in ein geplantes Baugrund- oder Felssicherungssystem integriert wird, um zur Stabilisierung von Fels oder Boden beizutragen.
Wichtige Produktinformationen
- Produkttyp: FRP-Felsanker für die Sicherung von Baugrund und Fels.
- Anwendungskontext: Bewehrungselement in einem geplanten Sicherungssystem, beispielsweise für Tunnelbau, unterirdische Ausbrüche und Böschungsstabilisierung.
- Werkstoffbezeichnung: FRP bedeutet faserverstärktes Polymer. Fasertyp, Harzmatrix und Bewehrungsaufbau sind den für das jeweilige Produkt geltenden Unterlagen zu entnehmen.
Material und Konstruktion
FRP bezeichnet eine Werkstoffgruppe aus faserverstärkten Polymerverbunden, keine einheitliche Rezeptur. Die Bezeichnung gibt weder an, ob Glas-, Basalt- oder andere Fasern verwendet werden, noch legt sie die Harzchemie oder das Herstellungsverfahren fest.
Vor der Spezifikation sind Fasertyp und Harzsystem, Bewehrungsgeometrie, Oberflächenprofil, Endausbildung und Herstellungsverfahren anhand der Unterlagen zur ausgewählten Produktausführung zu prüfen. Diese Angaben dürfen nicht allein aus der Bezeichnung FRP abgeleitet werden.
Anwendungen
FRP-Felsanker und zugehörige Ankerelemente werden in Sicherungssystemen eingesetzt, wenn eine FRP-Bewehrung vorgesehen ist. Relevante Anwendungssituationen sind unter anderem:
- Tunnelbau und unterirdischer Ausbruch: Bewehrung als Bestandteil des projektspezifischen Sicherungskonzepts.
- Böschungsstabilisierung: Bewehrung entsprechend den örtlichen Baugrundverhältnissen und den erforderlichen Bemessungsvorgaben.
- Weitere Felssicherungsarbeiten: Anwendungen, bei denen der gewählte FRP-Anker, das Verankerungssystem und das Einbauverfahren zu den Projektanforderungen passen.
Auswahl und technische Prüfung
Bei der Auswahl sind das Bewehrungselement und sein Lastübertragungs- und Verankerungssystem gemeinsam zu betrachten. Die folgenden Angaben helfen dabei, eine bestimmte Ausführung anhand der Projektanforderungen zu bewerten.
| Punkt | Zu prüfen | Bedeutung |
|---|---|---|
| Ankergeometrie | Erforderliche Länge, Nenndurchmesser oder Querschnitt, Oberflächenprofil, Endausbildung und gegebenenfalls Zubehör. | Legt die bewertete Ausführung fest und zeigt, ob sie zum vorgesehenen Bohr- und Einbauverfahren passt. |
| Mechanische Eigenschaften | Nachgewiesene Festigkeits-, Steifigkeits- und Bemessungsdaten für das gewählte Produkt und den jeweiligen Prüfbereich. | Unterstützt den Abgleich mit den erforderlichen Lasten. Ein an einer Materialprobe gemessener Wert ist nicht automatisch die Tragfähigkeit eines eingebauten Anker-Verankerungssystems. |
| Verankerung und Lastübertragung | Verankerungsverfahren, Bohrlochgeometrie, Einbindungs- oder Verankerungslänge, Anforderungen an Mörtel oder Harz sowie gegebenenfalls Verbund- oder Ausziehwerte. | Die Lastübertragung kann das Systemverhalten bestimmen; Zugdaten des Bewehrungselements allein beschreiben das installierte Gesamtsystem nicht. |
| Baugrund und Einbau | Relevante Eigenschaften von Fels oder Boden, Grundwasserverhältnisse, Bohrbeschränkungen und Einbauverfahren. | Verknüpft die vorgeschlagene Ausführung mit den Standortbedingungen und dem Bauverfahren. |
| Beanspruchung im Betrieb | Grundwasserchemie, chemische Einwirkungen und Temperatur, soweit sie die Werkstoffauswahl beeinflussen. | Liefert den Kontext zur Beurteilung des Werkstoffsystems unter den vorgesehenen Einsatzbedingungen. |
Prüfen Sie die ausgewählte Ausführung anhand produktspezifischer Informationen und der für das Projekt geltenden Bemessungsgrundlage. Festigkeits-, Verankerungs- oder Leistungswerte dürfen einem Produkt nur zugeordnet werden, wenn die Nachweise dieses Produkt bzw. diese Ausführung und die maßgeblichen Bedingungen abdecken.
FRP- und Stahlfelsanker im Vergleich
Ein FRP-Felsanker ist nicht allein aufgrund des Nenndurchmessers als direkter Austausch für einen Stahlanker anzusehen. Zu vergleichen sind nachgewiesene mechanische Eigenschaften, Steifigkeit, Verankerungs- und Verbundverhalten, Verbindungen, Einbauanforderungen und Projektbemessungskriterien. Die geeignete Wahl richtet sich nach der Sicherungsfunktion und den für die konkreten Vergleichsausführungen verfügbaren Daten.
Beschaffung und Angebotsanfrage
Für ein aussagekräftiges Angebot sollten die benötigte Ausführung und der Lieferumfang beschrieben werden. Hilfreiche Angaben können sein:
- Erforderliche Ankerlänge, Nenndurchmesser oder Querschnitt und Stückzahl.
- Verankerungsverfahren sowie Anforderungen an Mörtel, Harz, Verbindungen oder Zubehör.
- Anwendung und Baugrundbedingungen sowie Einbaubeschränkungen, die die spezifizierte Ausführung beeinflussen.
- Lieferziel und Terminplan , Verpackungsbedarf und projektspezifische Dokumentationsanforderungen.
Beim Angebotsvergleich ist sicherzustellen, dass die angebotenen Lieferumfänge vergleichbar sind, einschließlich Verankerungsmaterialien und Zubehör, soweit relevant. Das Angebot sollte die gelieferte Ausführung, enthaltene Komponenten, den Lieferumfang und die geltenden kaufmännischen Bedingungen ausweisen.
Häufige Fragen
Wodurch wird die Tragfähigkeit eines FRP-Felsankers bestimmt?
Die Tragfähigkeitsbewertung hängt von den nachgewiesenen mechanischen Eigenschaften des gewählten Bewehrungselements, dem Verankerungs- und Lastübertragungssystem, relevantem Verbund- oder Ausziehverhalten, den Baugrundverhältnissen und den Projektlasten ab. Ein Festigkeitswert des Werkstoffs allein belegt nicht die Tragfähigkeit des eingebauten Sicherungssystems.
Kann ein FRP-Felsanker einen Stahlfelsanker direkt ersetzen?
Ein direkter Eins-zu-eins-Austausch sollte nicht vorausgesetzt werden. Für die konkreten Alternativen sind mechanische Eigenschaften, Steifigkeit, Verankerungsverhalten, Verbindungen, Einbauanforderungen und Bemessungskriterien zu vergleichen.
Anfrage technischer Daten
Für eine projektspezifische Anfrage wenden Sie sich an HotFRP und geben Sie Anwendung, erforderliche Ankergeometrie, Bemessungslasten, Baugrundbedingungen, vorgesehenes Verankerungsverfahren, Menge und Lieferanforderungen an. Produktausführung, Nachweisdaten und kaufmännische Bedingungen sind für die konkrete Anfrage zu bestätigen.
Den übergeordneten Produktfamilien-Kontext finden Sie unter FRP-Baugrundsicherungssysteme.
