FRP-Bewehrungsstäbe, auch GFRP- oder Glasfaserbewehrungsstäbe genannt, sind nichtmetallische Stäbe zur Betonbewehrung. Sie bestehen aus kontinuierlichen Glasfasern in einer duroplastischen Harzmatrix. Häufig werden sie im Pultrusionsverfahren hergestellt; Rippen oder eine Sandbeschichtung können zur Haftung am Beton beitragen. Eigenschaften und Eignung hängen von Stabgeometrie, Verbundwerkstoffen, Oberflächenprofil und den Anforderungen des Projekts ab.
Was ist ein GFK-Bewehrungsstab?
In dieser Produktkategorie bezeichnet GFK-Bewehrung glasfaserverstärkte Polymerstäbe (GFRP), die für Anwendungen im Betonbau vorgesehen sind.
Wichtige Produkteigenschaften
Material: Kontinuierliche Glasfasern in einer Matrix aus duroplastischem Harz.
Herstellungsverfahren: Zur Herstellung kontinuierlicher Verbundstäbe mit überwiegend längs ausgerichteten Fasern wird häufig Pultrusion eingesetzt.

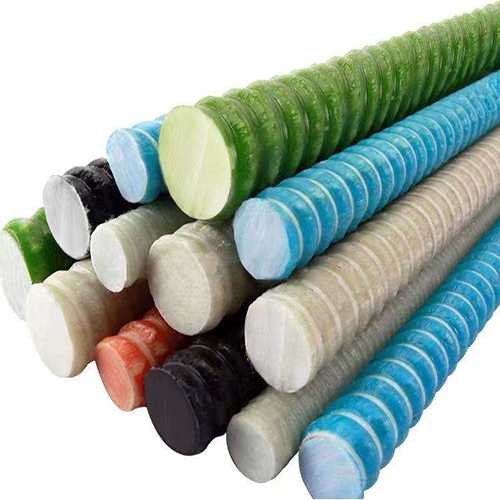

Oberfläche: Gerippte oder sandbeschichtete Oberflächen können die Haftung am Beton unterstützen; die verfügbare Oberfläche ist für das ausgewählte Produkt zu bestätigen.
Produktfunktion: Nichtmetallische Bewehrung für Betonbauwerke.
Material und Herstellung
Bei einem typischen Pultrusionsverfahren werden kontinuierliche Glasfaserrovings mit Harz getränkt und durch eine Formdüse gezogen. Dort erhält der Verbund seine Form und das Harz härtet aus. Die Fasern sind überwiegend entlang der Stabachse ausgerichtet und übernehmen in dieser Richtung die primäre Bewehrungsfunktion.
Die Harzmatrix verbindet die Fasern zu einem Verbundstab. Eine profilierte Oberfläche oder Sandbeschichtung kann die mechanische Wechselwirkung mit dem umgebenden Beton verbessern. Bei der Bewertung einer bestimmten Ausführung sollten Harzsystem, Faserarchitektur, Stabgeometrie und Oberflächenbehandlung gemeinsam berücksichtigt werden.
Anwendungen
Ingenieure können GFK-Bewehrungsstäbe für Betonbauwerke prüfen, wenn nichtmetallische Bewehrung benötigt wird oder die Korrosion metallischer Bewehrung ein wichtiger Bemessungsfaktor ist. Mögliche Einsatzbereiche sind:
Betonbauwerke im Meer- und Küstenbereich, darunter Uferbefestigungen, Piers und Brückenfahrbahnplatten.
Wasser- und Abwasserbehandlungsanlagen.
Chemische Prozessanlagen und Auffangbauwerke.
Kraftwerke und Umspannwerke, in denen nichtmetallische Bewehrung relevant sein kann.
Verkehrsinfrastruktur mit Exposition gegenüber Tausalzen.
Unterirdische Bauwerke und Tunnelauskleidungen.
Die Eignung für eine Anwendung muss anhand der tatsächlichen Expositionsbedingungen, der Tragwerksplanung und der Eigenschaften der ausgewählten Stabausführung beurteilt werden.
Auswahlkriterien
Die Auswahl von GFK-Bewehrungsstäben sollte auf der Projektplanung und den Eigenschaften der konkreten Produktausführung beruhen. Zu berücksichtigen sind unter anderem:
Stabdurchmesser und die für die Tragwerksplanung erforderlichen Zugkennwerte.
Elastizitätsmodul und Steifigkeitsanforderungen des Betonbauteils.
Harzsystem sowie erwartete Einwirkung von Feuchtigkeit, Chemikalien und Temperatur.
Oberflächenprofil und Anforderungen an die Haftung zwischen Stab und Beton.
Betondeckung, Verankerungslänge, Bewehrungsanordnung und Einbaubedingungen nach dem anwendbaren Bemessungsansatz.
Dauer- oder Wechselbelastungen und weitere projektspezifische Betriebsbedingungen.
GFK-Bewehrungsstäbe verhalten sich nicht identisch zu Stahlbewehrung. Ihre Festlegung muss im Rahmen einer geeigneten Tragwerksplanung erfolgen und darf nicht als automatische Eins-zu-eins-Ersetzung behandelt werden.
Technische Eigenschaften
Die folgende Tabelle fasst allgemeine Eigenschaften glasfaserverstärkter Polymerbewehrung zusammen. Sie ersetzt keine technischen Daten für eine konkrete Produktausführung.
Technische Eigenschaften — GFK-Bewehrungsstab für Beton
Merkmal
Beschreibung
Materialtyp
Glasfaserverstärkter Kunststoff (GFRP).
Verstärkung
Kontinuierliche Glasfasern, überwiegend längs zum Stab ausgerichtet.
Harzmatrix
Duroplastisches Polymerharz; das konkrete Harzsystem hängt von der Produktausführung ab.
Herstellungsverfahren
Pultrusion ist ein häufig verwendetes Verfahren für kontinuierliche Verbundstäbe.
Oberfläche
Gerippte oder sandbeschichtete Ausführungen sind möglich; die Oberfläche des ausgewählten Produkts ist zu bestätigen.
Stabdurchmesser
Entsprechend dem verfügbaren Produktsortiment und den Anforderungen der Tragwerksplanung festlegen.
Zugeigenschaften
Abhängig von Faser- und Harzsystem, Stabgeometrie und Produktausführung. Für die Bemessung sind die zutreffenden Produktdaten zu verwenden.
Elastizitätsmodul
Abhängig vom Verbundwerkstoffsystem und der Faserarchitektur; für statische Berechnungen verifizierte Werte verwenden.
Elektrische und magnetische Eigenschaften
GFRP ist nichtmetallisch. Die Eignung für elektrisch oder magnetisch sensible Anlagen ist anhand der Projektanforderungen und der einschlägigen Produktinformationen zu prüfen.
Häufig gestellte Fragen
Können GFK-Bewehrungsstäbe anstelle von Stahlbewehrung eingesetzt werden?
GFK-Bewehrungsstäbe sind eine Möglichkeit zur Betonbewehrung, ihre Steifigkeit, ihr Zugverhalten, ihre Haftung und ihre Bemessung unterscheiden sich jedoch von Stahl. Bewehrungsanordnung und Bauteilbemessung müssen für das ausgewählte Produkt geprüft werden; ein direkter Austausch im Verhältnis eins zu eins darf nicht vorausgesetzt werden.
Haften GFK-Bewehrungsstäbe am Beton?
Das Verbundverhalten hängt vom Oberflächenprofil und der Geometrie des Stabs, den Betoneigenschaften und den Einbaubedingungen ab. Gerippte oder sandbeschichtete Oberflächen können die Haftung unterstützen. Für die Bemessung sind geeignete Angaben zum ausgewählten Stab und Projekt heranzuziehen.
Kommen GFK-Bewehrungsstäbe für elektrische oder magnetische Umgebungen infrage?
GFRP ist nichtmetallisch und weist nicht dasselbe elektrische und magnetische Verhalten wie Stahlbewehrung auf. Bei entsprechend sensiblen Anlagen ist zu bestätigen, dass das gewählte Produkt und die Tragwerksplanung die Projektanforderungen erfüllen.
Können GFK-Bewehrungsstäbe vor Ort zugeschnitten werden?
Die Anforderungen an das Schneiden hängen vom Produkt und den Einbauanweisungen ab. Verwenden Sie geeignete Schneidgeräte, Staubkontrolle und persönliche Schutzausrüstung, da beim Schneiden von Verbundstäben Staub mit Faser- und Harzpartikeln entstehen kann. Beachten Sie die Anweisungen des Lieferanten für das gewählte Produkt.
Rosten GFK-Bewehrungsstäbe?
GFRP ist nichtmetallisch und rostet nicht auf dieselbe Weise wie Stahl. Die Langzeitperformance hängt dennoch vom Verbundwerkstoffsystem, den Expositionsbedingungen, der Tragwerksplanung und dem Einbau ab.
Technische Anfrage
Damit GFK-Bewehrungsstäbe für ein Projekt bewertet werden können, teilen Sie bitte die für die Produktauswahl relevanten Anforderungen mit:
Erforderlicher Stabdurchmesser und erforderliche Länge.
Anforderungen an Zugfestigkeit und Steifigkeit oder die einschlägige Bemessungsspezifikation.
Betondeckung, Bewehrungsanordnung und Verankerungsanforderungen.
Erwartete Expositionsbedingungen, einschließlich Feuchtigkeit, Chemikalien und Temperatur.
Geschätzte Menge und gewünschter Liefertermin.
Produktoptionen und technische Informationen sind anhand der konkreten Projektanforderungen und der einschlägigen Produktdokumentation zu bestätigen.
