Überblick über Edelstahl-Clips für FRP-Gitterroste
Edelstahl-Clips für FRP-Gitterroste sind mechanische Befestigungskomponenten für FRP- oder GRP-Gitterrostsysteme. Sie werden auch als FRP-Gitterrost-Befestiger, Halteclips oder Gitterrostklemmen bezeichnet und sind unter anderem als M-, C- und L-Clips erhältlich. Je nach Clip-Ausführung dienen sie zur Befestigung oder Verbindung von Gitterrostpaneelen innerhalb einer Trägerkonstruktion. Edelstahlqualitäten wie SS304 und SS316 ermöglichen eine Auswahl entsprechend der Einbauumgebung und den Anforderungen der Tragkonstruktion.
Was sind Edelstahl-Clips für FRP-Gitterroste?
Edelstahl-Clips für FRP-Gitterroste sind mechanische Befestigungselemente für die Montage von geformten oder pultrudierten FRP-Gitterrosten. Sie verwenden eine klemmende Befestigungsart, bei der das Gitterrostpaneel nicht durchbohrt oder durchgeschweißt werden muss. Die Clip-Ausführung und die Befestigungsanordnung werden entsprechend Gitterrosttyp, Paneeldicke und Unterkonstruktion ausgewählt.
Wichtige Produktmerkmale
- Material: Edelstahl, einschließlich SS304 und SS316.
- Clip-Typen: M-Clips, C-Clips und L-Clips.
- Kompatibilität: Geformte und pultrudierte FRP-Gitterroste.
- Funktion: Mechanische Befestigung für die Gitterrostmontage oder Paneelverbindung, abhängig von der Clip-Ausführung.
- Montage: Mechanische Klemmverbindung ohne Bohren oder Schweißen durch das Gitterrostpaneel.
Material und Ausführung
Die Clips werden aus Edelstahl gefertigt und für Anwendungen eingesetzt, bei denen Beständigkeit gegenüber Feuchtigkeit und korrosiven Umgebungen erforderlich ist. SS304 und SS316 sind gängige Edelstahlqualitäten für Befestigungskomponenten; die Auswahl richtet sich nach der Einbauumgebung.
- SS304: Häufig für allgemeine industrielle und Außenanwendungen mit mäßiger Korrosionsbeanspruchung ausgewählt.
- SS316: Bietet gegenüber SS304 eine höhere Beständigkeit gegen chloridbedingte Korrosion und wird häufig für marine, küstennahe und andere chloridexponierte Bereiche ausgewählt.
Die Clip-Geometrie variiert je nach Ausführung, um unterschiedliche Gitterrost- und Trägeranordnungen aufzunehmen. Die Befestigungseinheit kann den Clipkörper und die für die Montage erforderlichen zugehörigen Befestigungsteile umfassen.

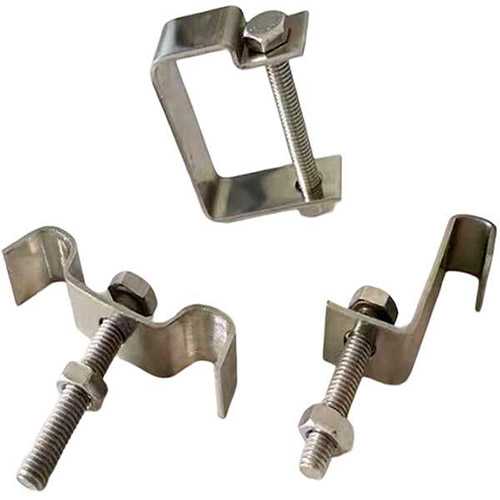

FRP-Gitterrost-Cliptypen
Je nach Montageanordnung des FRP-Gitterrosts kommen unterschiedliche Clip-Ausführungen zum Einsatz:
- M-Clips: Klemmartige Befestiger für Anwendungen zur Unterstützung des Gitterrosts.
- C-Clips: Clipartige Verbinder, die entsprechend der jeweiligen Gitterrost-Verbindungsanordnung eingesetzt werden.
- L-Clips: Winkelartige Befestigungsclips zum Sichern des Gitterrosts innerhalb der Trägerkonstruktion.
Die passende Clip-Ausführung richtet sich nach Gitterrosttyp, Paneeldicke, Geometrie der Unterkonstruktion und gewünschter Befestigungsanordnung.
Anwendungen
Edelstahl-Clips für FRP-Gitterroste werden überall dort eingesetzt, wo geformte oder pultrudierte FRP-Gitterroste montiert werden. Zu den üblichen Einsatzbereichen gehören:
- Chemische Verarbeitungsanlagen
- Öl- und Gasanlagen
- Abwasserbehandlungsanlagen
- Kraftwerke und Energieerzeugungsanlagen
- Marine- und Offshore-Anlagen
- Industrielle Laufstege und Plattformen
- Treppenstufen und Zugangsbereiche
Auswahlkriterien
Bei der Auswahl von Edelstahl-Clips für FRP-Gitterroste werden in der Regel folgende Faktoren berücksichtigt:
- Gitterrosttyp, geformt oder pultrudiert
- Dicke des Gitterrostpaneels
- Material und Geometrie der Unterkonstruktion
- Umgebungsbedingungen, einschließlich Feuchtigkeit, Chemikalien und Chloriden
- Edelstahlqualität, beispielsweise SS304 oder SS316
- Befestigungsart und Zugänglichkeit bei der Montage
- Anzahl und Position der für die Gitterrostmontage erforderlichen Clips
Die Clip-Auswahl sollte zur tatsächlichen Konfiguration von Gitterrost und Unterkonstruktion des Projekts passen.
Technische Merkmale
| Merkmal | Beschreibung |
|---|---|
| Material | Edelstahl, einschließlich SS304 und SS316 |
| Clip-Typen | M-, C- und L-Clips |
| Geeignete Gitterroste | Geformte und pultrudierte FRP-Gitterroste |
| Befestigungsmethode | Mechanische Klemmverbindung |
| Montagefunktion | Gitterrostarretierung oder Paneelverbindung, abhängig von der Clip-Ausführung |
| Umgebung | Innen-, Außen-, Industrie-, Küsten- oder Marineanwendungen entsprechend der gewählten Edelstahlqualität |
Häufig gestellte Fragen
Sind Edelstahl-Clips für FRP-Gitterroste für den Außenbereich geeignet?
Ja, Edelstahl-Clips können bei Außenmontagen von FRP-Gitterrosten eingesetzt werden. SS304 wird häufig für allgemeine Außenumgebungen verwendet, während SS316 bei höherer Chloridbelastung oder marinen Bedingungen häufig ausgewählt wird.
Muss der FRP-Gitterrost für die Clipmontage gebohrt werden?
Die Clip-Befestigung ist für die Sicherung des Gitterrosts ohne Bohren oder Schweißen durch das Paneel ausgelegt. Die genaue Montageanordnung hängt vom Clip-Typ und von der Unterkonstruktion ab.
Was ist der Unterschied zwischen SS304- und SS316-Clips?
Beide sind Edelstahlqualitäten für Befestigungskomponenten. SS316 bietet gegenüber SS304 eine höhere Beständigkeit gegen chloridbedingte Korrosion und wird daher häufig in marinen, küstennahen und chloridexponierten Umgebungen eingesetzt.
Welcher Cliptyp eignet sich für FRP-Gitterroste?
Die Auswahl hängt von Gitterrosttyp, Paneeldicke, Unterkonstruktion und Verbindungsanordnung ab. M-, C- und L-Clips sind für unterschiedliche Montagekonfigurationen vorgesehen.
Technische Anfrage
Für eine projektspezifische Clip-Auswahl können folgende Angaben bereitgestellt werden, damit die Befestigung besser an die tatsächliche Montagekonfiguration angepasst werden kann:
- Gitterrosttyp und Paneeldicke
- Material und Geometrie der Unterkonstruktion
- Umgebungsbedingungen, einschließlich Chemikalien, Feuchtigkeit oder Chloriden
- Bevorzugte Edelstahlqualität, sofern vorgegeben
- Ungefähre Menge und Montageumfang
