Aluminium-Tragbalken für FRP-Gitterroste

Überblick über Aluminium-Tragbalken für FRP-Gitterroste

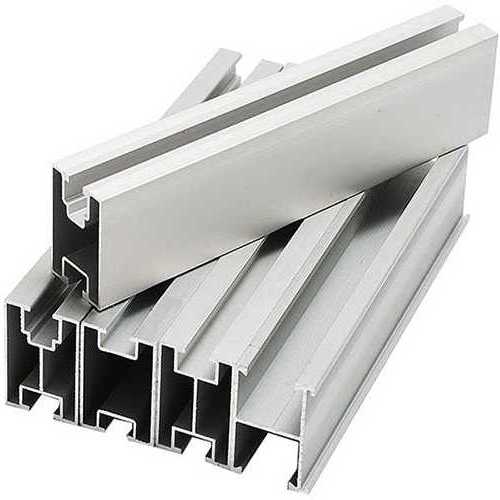

Aluminium-Tragbalken für FRP-Gitterroste, auch als Aluminiumauflager für FRP-Gitterroste, Aluminium-Tragelemente für Glasfaser-Gitterroste oder Aluminium-Gitterrost-Tragprofile bezeichnet, sind tragende Bauteile unter FRP-Gitterrosten in industriellen Laufstegen, Zugangsplattformen und anderen erhöhten Konstruktionen. Sie bilden eine Zwischenauflagerung für die Gitterrostplatten. Profil, Querschnitt, Spannweite, Abstand und Anschlussdetails werden entsprechend den Projektlasten, Lagerbedingungen und Umgebungsbedingungen festgelegt.

Was ist ein Aluminium-Tragbalken für FRP-Gitterroste?

Ein Aluminium-Tragbalken für FRP-Gitterroste ist ein Aluminium-Tragprofil zwischen einer FRP-Gitterrostplatte und der tragenden Unterkonstruktion. Er dient als Zwischenauflager für den Gitterrost und leitet die aufgebrachten Lasten in die Tragstruktur weiter. Die erforderliche Balkenkonfiguration hängt von der Gitterrostanordnung, der Spannweite, den Bemessungslasten, den Anschlussbedingungen und den für das Projekt geltenden Bemessungskriterien ab.

Wesentliche Produktmerkmale

• Grundmaterial: Aluminiumlegierung
• Hauptfunktion: Tragende Unterstützung für FRP-Gitterrostplatten
• Bemessungsgrundlage: Abmessungen und Querschnitt des Tragbalkens werden nach den projektspezifischen statischen Anforderungen festgelegt
• Kompatibilität: Einsetzbar mit geformten oder pultrudierten FRP-Gitterrostsystemen

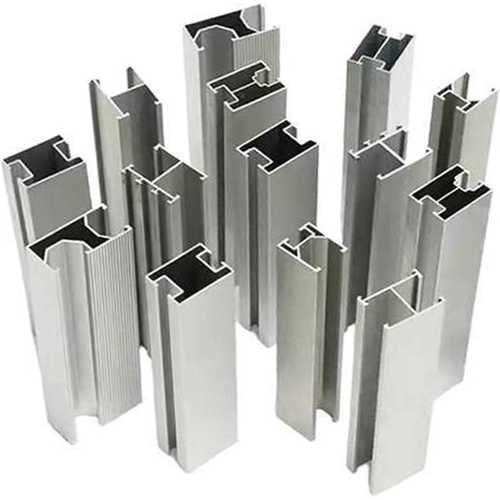

• Profiloptionen: I-Profil, U-Profil, Rechteckrohr oder andere projektspezifische Querschnitte

Material und Konstruktion

Diese Tragbalken werden aus Aluminiumlegierungen gefertigt. Aluminium kann als Tragmaterial gewählt werden, wenn die Projektanforderungen ein metallisches Tragglied vorsehen, das mit dem FRP-Gitterrostsystem kompatibel ist. Die Auswahl der Legierung hängt von den statischen Anforderungen, der Umgebungsbeanspruchung, den Temperaturbedingungen und einem möglichen Kontakt mit unterschiedlichen Metallen ab.

Profil, Querschnitt und Wanddicke werden entsprechend Spannweite, Bemessungslasten, Lagerbedingungen und den anzuwendenden technischen Kriterien ausgewählt. Wird Aluminium zusammen mit anderen Metallen oder FRP-Komponenten eingesetzt, sind Werkstoffverträglichkeit und mögliche galvanische Wechselwirkungen bei der Systemplanung zu berücksichtigen.

Typische Anwendungen

Aluminium-Tragbalken für FRP-Gitterroste werden in tragenden Konstruktionen für industrielle Zugangs- und Laufstegsysteme eingesetzt. Typische Einsatzbereiche sind:

• Chemische Prozessanlagen
• Kläranlagen und Abwasserbehandlungsanlagen
• Marine Terminals, Stege und Anlagen am Wasser
• Bereiche der Lebensmittel- und Getränkeverarbeitung
• Offshore-Plattformen und industrielle Versorgungsstege

In stark alkalischen Umgebungen oder bei möglichem galvanischem Kontakt mit unterschiedlichen Metallen sollten Werkstoffverträglichkeit und Isolationsmaßnahmen im Rahmen der projektspezifischen Planung bewertet werden.

Wie wird der richtige Tragbalken ausgewählt?

Die geeignete Konfiguration des Aluminium-Tragbalkens hängt von der Tragwerksanordnung und den Betriebsbedingungen des FRP-Gitterrostsystems ab. Zu den wesentlichen Bemessungsfaktoren gehören:

• Stützweite und Balkenabstand – beeinflussen den erforderlichen Querschnitt und das Tragverhalten
• Bemessungslasten – einschließlich Eigenlasten, Nutzlasten und gegebenenfalls konzentrierter Lasten
• Querschnittswerte – einschließlich Flächenträgheitsmoment und Widerstandsmoment
• Lagerbedingungen – einschließlich Randbedingungen und Anschlusskonfiguration
• Umgebungsbeanspruchung – einschließlich Chemikalien, Feuchtigkeit, Temperaturänderungen und möglicher galvanischer Wechselwirkungen
• Anschlussart – einschließlich mechanischer Befestiger, Halteclips oder anderer spezifizierter Verbindungselemente
• Verformungskriterien – entsprechend den geltenden Projektanforderungen

Eine Tragwerksanalyse kann verwendet werden, um die ausgewählte Balkenkonfiguration anhand der für das konkrete Projekt geltenden Festigkeits- und Gebrauchstauglichkeitskriterien zu bewerten.

Tragfähigkeit

Die zulässige Last eines Aluminium-Tragbalkens für FRP-Gitterroste hängt vom Balkenquerschnitt, der Spannweite, den Lagerbedingungen, den Werkstoffeigenschaften und den maßgebenden Bemessungskriterien ab.

• Querschnittswerte des Balkens, einschließlich Flächenträgheitsmoment und Widerstandsmoment
• Spannweite und Endlagerbedingungen
• Anwendbare Werkstoffkennwerte und zulässige Spannungen
• Kombinierte Auswirkungen von Biegung, Schub und lokalen Stabilitätsaspekten
• Art und Verteilung der aufgebrachten Lasten

Projektspezifische statische Berechnungen können verwendet werden, um die erforderliche Balkenkonfiguration und deren zulässige Belastung unter den angegebenen Bemessungsbedingungen zu bewerten.

Technische Spezifikationen

Abmessungs-, Last- und Anschlussanforderungen werden für die angegebene Projektkonfiguration auf Grundlage der anzuwendenden Tragwerkskriterien und der Auflageranordnung festgelegt.

Häufig gestellte Fragen

Welche Last kann ein Aluminium-Tragbalken aufnehmen?

Die Tragfähigkeit hängt von Querschnitt, Spannweite, Lagerbedingungen, aufgebrachten Lasten, Werkstoffeigenschaften und den maßgebenden Bemessungskriterien ab. Die zulässige Last ist daher konfigurationsabhängig und sollte für die angegebene Balkenanordnung und die konkreten Projektbedingungen bewertet werden.

Sind Aluminium-Tragbalken für korrosive Umgebungen geeignet?

Aluminium-Tragbalken können für feuchte, Außen- und Marineanwendungen in Betracht gezogen werden. Die Werkstofftauglichkeit hängt jedoch von der gewählten Legierung, der chemischen Exposition, der Temperatur und einem möglichen Kontakt mit unterschiedlichen Metallen ab. Stark alkalische Umgebungen und galvanische Wechselwirkungen erfordern eine projektspezifische Bewertung der Werkstoffverträglichkeit.

Können diese Tragbalken im Außenbereich eingesetzt werden?

Aluminium-Tragbalken können in industriellen Außen- und Zugangskonstruktionen eingesetzt werden, wenn die ausgewählte Legierung und Tragwerkskonfiguration zu den erwarteten Expositionsbedingungen passen. Küsten-, Marine- und aggressive Industrieumgebungen sollten hinsichtlich Werkstoffverträglichkeit und Anschlussanforderungen bewertet werden.

Wie werden die Tragbalken mit FRP-Gitterrostplatten verbunden?

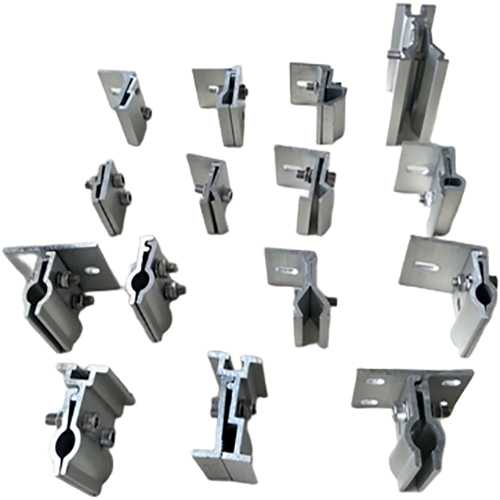

Die Anschlussdetails hängen von der Systemplanung ab und können mechanische Befestiger, Halteclips, Konsolen oder andere spezifizierte Verbindungselemente umfassen. Bei der Anschlussplanung sollten Gitterrostgeometrie, Lagerbedingungen, thermische Bewegungen und die Verträglichkeit von Aluminium, FRP und Verbindungsmaterialien berücksichtigt werden.

Was ist der Unterschied zwischen Aluminium-Tragbalken und FRP-Tragbalken?

Aluminium- und FRP-Tragelemente weisen unterschiedliche Werkstoffeigenschaften, Tragwerksverhalten, thermische Ausdehnung und Umgebungsanforderungen auf. Aluminium kann gewählt werden, wenn eine metallische Tragkonstruktion geeignet ist, während FRP-Tragelemente in Betracht kommen können, wenn eine nichtmetallische Konstruktion oder bestimmte Anforderungen an chemische Exposition im Vordergrund stehen. Die Auswahl hängt von Tragwerksystem, Umgebung, Anschlussanforderungen und der Kompatibilität mit dem FRP-Gitterrost ab.

Verwandte Produkte und Systemkomponenten

Aluminium-Tragbalken für FRP-Gitterroste werden zusammen mit weiteren Trag- und Verbindungskomponenten als Teil eines FRP-Zugangssystems eingesetzt.

• FRP-Gitterrostplatten – geformte oder pultrudierte Platten, ausgewählt nach erforderlicher Spannweite, Belastung und Umgebungsbedingungen
• Verbindungselemente – Befestiger, Clips, Konsolen und andere spezifizierte Elemente zur Verbindung von Gitterrost und Tragprofilen
• Primäre Tragstrukturen – Stahl-, Beton- oder andere Tragglieder, die die Aluminium-Tragbalkenkonstruktion aufnehmen

Diese zugehörigen Komponenten sollten zusammen mit der Tragbalkenkonfiguration betrachtet werden, um die erforderliche Tragwerksanordnung festzulegen.

Technische Anfrage

Für die projektspezifische Auswahl eines Tragbalkens oder eine statische Bewertung sollten die grundlegenden Bemessungsbedingungen der Tragkonstruktion bereitgestellt werden:

• Stützweite und Balkenabstand
• Bemessungslasten einschließlich Eigen-, Nutz- und gegebenenfalls konzentrierter Lasten
• Umgebungsbedingungen und möglicher chemischer Kontakt
• Anschlussanordnung und tragende Unterkonstruktion
• Maßgebende Bemessungsnorm oder projektspezifische Tragwerkskriterien, sofern bekannt

Diese Angaben ermöglichen die Bewertung der erforderlichen Balkenkonfiguration und der Tragwerkskriterien für die angegebene Anwendung.
