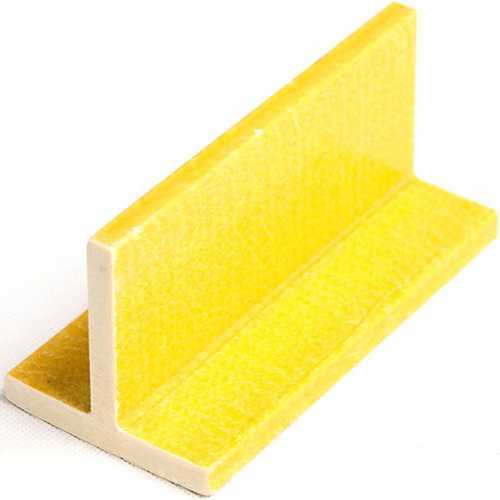

GFK-T-Profil

Überblick über das GFK-T-Profil GFK-T-Profile, auch als FRP-T-Profile oder T-Profile aus glasfaserverstärktem Kunststoff bezeichnet, sind pultrudierte Strukturprofile mit einem senkrechte... Mehr Lesen

0 reviews - Write a review

Hinterlassen Sie uns eine Nachricht

Name

Nachricht

Captcha

Enter the code in the box below

Beschreibung

Überblick über das GFK-T-Profil

GFK-T-Profile, auch als FRP-T-Profile oder T-Profile aus glasfaserverstärktem Kunststoff bezeichnet, sind pultrudierte Strukturprofile mit einem senkrechten Steg und einem horizontalen Flansch. Sie bestehen aus Glasfaserverstärkung und einer duroplastischen Harzmatrix und werden eingesetzt, wenn Korrosionsbeständigkeit, Maßstabilität und elektrische Nichtleitfähigkeit erforderlich sind. Typische Anwendungen sind Rahmenkonstruktionen, Versteifungen, Stützen und Aussteifungen. Profilabmessungen, Harzsystem und Verstärkungskonfiguration beeinflussen das mechanische Verhalten des ausgewählten Querschnitts.

Was ist ein GFK-T-Profil?

Ein GFK-T-Profil ist ein Verbundwerkstoff-Profil mit T-förmigem Querschnitt, das im Pultrusionsverfahren hergestellt wird. Das Profil verbindet kontinuierliche Glasfaserverstärkung mit einer duroplastischen Harzmatrix zu einem Strukturprofil mit gleichbleibender Querschnittsgeometrie. GFK-T-Profile werden eingesetzt, wenn ein nichtmetallisches Profil für Rahmen, Versteifungen, Stützen oder Aussteifungen benötigt wird. Im Gegensatz zu Stahl rostet FRP nicht; seine elektrische Nichtleitfähigkeit kann außerdem in elektrisch sensiblen Bereichen relevant sein.

Wichtige Produkteigenschaften

Material: Glasfaserverstärkter Kunststoff (FRP / GRP)
Herstellungsverfahren: Pultrusion
Profilgeometrie: T-Querschnitt mit senkrechtem Steg und horizontalem Flansch
Harzsysteme: Polyester, Vinylester, Epoxid
Elektrische Eigenschaft: Nicht leitfähig

Material und Herstellung

Das Profil wird im Pultrusionsverfahren hergestellt. Dabei wird die Glasfaserverstärkung mit Harz kombiniert und durch ein beheiztes Formwerkzeug gezogen, um den T-förmigen Querschnitt zu bilden. Das Verfahren richtet einen wesentlichen Teil der Verstärkung in Längsrichtung des Profils aus und erzeugt eine wiederholbare Querschnittsgeometrie.

Das Harzsystem kann an die vorgesehenen Einsatzbedingungen angepasst werden. Polyester wird häufig für allgemeine Anwendungen verwendet, während Vinylester- und Epoxidharze ausgewählt werden können, wenn andere chemische, umgebungsbedingte oder mechanische Anforderungen bestehen. Oberfläche und Farbe können entsprechend der gewählten Produktkonfiguration festgelegt werden.

Typische Anwendungen

GFK-T-Profile werden in industriellen und infrastrukturellen Anwendungen eingesetzt, wenn ein leichtes, nicht leitfähiges und korrosionsbeständiges Strukturprofil erforderlich ist. Typische Einsatzbereiche sind chemische Prozessanlagen, Kläranlagen, maritime und küstennahe Umgebungen, elektrische Installationen und sekundäre Trag- und Rahmenkonstruktionen.

Abhängig von Querschnittsgröße und Projektplanung können T-Profile als Versteifungen, Rahmenelemente, Stützen, Randprofile oder Aussteifungselemente in dauerhaften und modularen Konstruktionen eingesetzt werden.

Auswahlkriterien

Bei der Auswahl eines GFK-T-Profils werden üblicherweise mehrere konstruktive und betriebliche Faktoren berücksichtigt:

Profilgeometrie: Steghöhe, Flanschbreite und Wanddicke beeinflussen Steifigkeit, Festigkeit, Anschlussdetails und das Gesamtverhalten des Querschnitts.
Spannweite und Lagerung: Spannweite, Lageranordnung, Lastposition und Randbedingungen sind wichtige Eingaben für die konstruktive Auswahl.
Einsatzumgebung: Feuchtigkeit, Chemikalien, Temperatur, Außenexposition und weitere Umgebungsbedingungen können die Auswahl des Harzsystems und der Profilkonfiguration beeinflussen.
Elektrische Anforderungen: Die Nichtleitfähigkeit von FRP kann in der Nähe elektrischer Anlagen und in anderen elektrisch sensiblen Bereichen relevant sein.
Bearbeitung und Montage: Benötigte Längen, Zuschnitt, Bohren, Verbindungen und Montagemethoden sollten gemeinsam mit den Abmessungen des ausgewählten Profils betrachtet werden.

Technische Auswahl und Konstruktion

Das mechanische Verhalten variiert mit Profilabmessungen, Verstärkungskonfiguration, Harzsystem, Spannweite, Lagerbedingungen, Belastung und Einsatzumgebung. Für eine projektspezifische Auswahl sollten die gewünschten Profilabmessungen zusammen mit Spannweite, Lagerung, Belastungsbedingungen und Umweltanforderungen angegeben werden.

Diese Informationen helfen bei der Auswahl der geeigneten T-Profil-Konfiguration für den vorgesehenen Einsatz und bei der Festlegung der Produktdaten, die während der technischen Prüfung berücksichtigt werden sollten.

Technische Spezifikationen

Produktoptionen für GFK-T-Profile
Eigenschaft	Optionen / Beschreibung
Material	Glasfaserverstärkter Kunststoff (FRP / GRP)
Herstellungsverfahren	Pultrusion
Profilgeometrie	T-Querschnitt
Standardlängen	3 m, 6 m oder projektspezifische Zuschnitte
Harzsysteme	Polyester, Vinylester, Epoxid
Oberfläche	Glatte Oberfläche oder projektspezifische Ausführung je nach Konfiguration
Farbe	Standard-Industriefarben oder projektspezifische Optionen
Elektrische Eigenschaft	Nicht leitfähig

Häufig gestellte Fragen

Sind GFK-T-Profile für Anwendungen mit dauerhafter Belastung geeignet?

Sie können für Anwendungen mit dauerhafter Belastung in Betracht gezogen werden, wenn Profilgeometrie, Spannweite, Lagerbedingungen, Belastung, Temperatur und Harzsystem berücksichtigt werden. Die konstruktive Auswahl sollte auf der tatsächlichen Projektkonfiguration basieren.

Können GFK-T-Profile in feuchten oder korrosiven Umgebungen eingesetzt werden?

Ja. GFK-T-Profile werden in vielen feuchten, küstennahen, abwassertechnischen und korrosiven industriellen Umgebungen eingesetzt. Das geeignete Harzsystem sollte anhand der konkreten Chemikalien, Temperatur, Expositionsbedingungen und Betriebsanforderungen ausgewählt werden.

Sind kundenspezifische Längen verfügbar?

Standardlängen von 3 m und 6 m können geliefert werden; projektspezifische Zuschnitte können bei Bedarf berücksichtigt werden. Weitere Konfigurationsoptionen hängen vom gewählten Profil und den Projektanforderungen ab.

Wie unterscheiden sich GFK-T-Profile von metallischen T-Profilen?

GFK-T-Profile sind nichtmetallisch, elektrisch nicht leitfähig und nicht von Stahlrost betroffen. Gewicht, Steifigkeit, Festigkeit, Anschlussverhalten und thermische Eigenschaften unterscheiden sich von Metallprofilen. Material und Profilgröße sollten daher entsprechend den tatsächlichen Konstruktionsanforderungen ausgewählt werden.
