Übersicht der GFK-Schalungsplatte GFK-Schalungsplatten, auch als FRP-Schalungsplatten oder glasfaserverstärkte Schalungsplatten bezeichnet, sind modulare Schalungskomponenten aus glasfaserverstärkt... Mehr Lesen
GFK-Schalungsplatten, auch als FRP-Schalungsplatten oder glasfaserverstärkte Schalungsplatten bezeichnet, sind modulare Schalungskomponenten aus glasfaserverstärktem, duroplastischem Harz. Sie dienen als Betonkontaktflächen für Wände, Decken, Stützen und Betonfertigteile. Lieferbar sind glatte oder strukturierte Kontaktflächen; Abmessungen und Plattendicke können entsprechend den Projektanforderungen, dem Betondruck und dem Abstand der Unterkonstruktion festgelegt werden.
Was ist eine GFK-Schalungsplatte?

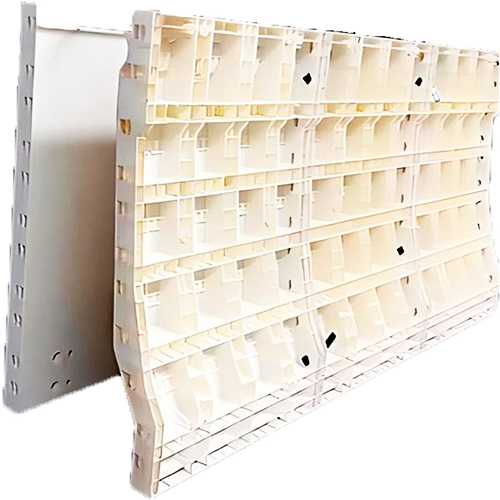

Eine GFK-Schalungsplatte ist eine wiederverwendbare Schalungsplatte für Beton aus glasfaserverstärktem Kunststoff (GFK/FRP). Sie bildet die Betonkontaktfläche einer Schalung, gibt dem Frischbeton seine Form und überträgt die vorgesehene Oberflächenstruktur bzw. -ausführung auf den Beton.
GFK-Schalungsplatten werden als modulare Elemente mit Standard- oder projektspezifischen Abmessungen entsprechend dem Schalungslayout geliefert. Die Plattenkonfiguration kann unter Berücksichtigung von Betondruck, Auflagerabstand, Plattenspannweite und gewünschter Betonoberfläche festgelegt werden.
Verwandte Bezeichnungen sind glasfaserverstärkte Betonschalungsplatte, FRP-Schalungsplatte, GFK-Schalungsplatte und Verbund-Schalungsplatte. Diese Begriffe beschreiben grundsätzlich dieselbe Produktkategorie und stellen jeweils Material oder Anwendung in den Vordergrund.
Wesentliche Produktmerkmale
Werkstoff: Glasfaserverstärkung in einer duroplastischen Harzmatrix, mit Polyester- oder Vinylesterharz je nach Konfiguration.
Produktform: Modulare Schalungsplatten mit Standard- oder projektspezifischen Abmessungen.
Oberfläche: Glatte oder strukturierte Betonkontaktflächen.
Wiederverwendung: Für die wiederholte Verwendung als Schalung vorgesehen, bei geeigneter Handhabung, Reinigung, Lagerung und Trennmittelanwendung.
Plattenkonfiguration: Plattendicke und Bewehrungsanordnung können entsprechend Betondruck, Spannweite und Auflagerbedingungen festgelegt werden.
Anpassung: Abmessungen, Dicke und Oberflächenbehandlung können entsprechend den Projektanforderungen spezifiziert werden.
Werkstoff und Aufbau
Der Plattenkörper besteht aus Glasfaserverstärkung in einer duroplastischen Harzmatrix. Polyester- und Vinylestersysteme können entsprechend der vorgesehenen Konfiguration und den Projektbedingungen ausgewählt werden.
Die dem Beton zugewandte Kontaktfläche kann glatt oder strukturiert ausgeführt werden. Die Auswahl richtet sich nach dem gewünschten Erscheinungsbild und der Oberflächenstruktur des fertigen Betons.
Plattendicke und innere Verstärkungsanordnung sind konfigurationsabhängig. Dabei werden unter anderem Betondruck, Plattenspannweite, Auflagerabstand und Schalungsgeometrie berücksichtigt.
Die Platte ist für die wiederholte Schalungsverwendung vorgesehen. Bei der Festlegung des projektspezifischen Wiederverwendungskonzepts sollten Handhabung, Reinigung, Lagerung und Trennmittelanwendung berücksichtigt werden.
Typische Anwendungen
GFK-Schalungsplatten werden bei Betonarbeiten eingesetzt, wenn modulare und wiederverwendbare Schalungskomponenten benötigt werden. Typische Anwendungsbereiche sind:
Gewerbebau: Schalungen für Betonwände, Stützen, Decken und Aufzugskerne.
Wohnungsbau: Fundamentwände, tragende Wände und weitere Ortbetonbauteile.
Infrastruktur: Stützwände, betonbezogene Brücken- und Tunnelbauwerke sowie weitere Ortbetonkonstruktionen.
Industriebau: Betonbehälter, Gruben, Fundamente und prozessbezogene Bauwerke.
Betonfertigteilproduktion: Schalungsplatten und Formflächen für die Betonproduktion außerhalb der Baustelle.
Die geeignete Plattenkonfiguration hängt unter anderem von Betoneigenschaften, Gießgeschwindigkeit, Gießhöhe, Betondruck, Plattenspannweite, Auflagerabstand und gewünschter Oberflächenstruktur ab.
Auswahlkriterien
Betondruck: Der Druck des Frischbetons beeinflusst die erforderliche Plattendicke und Verstärkungsanordnung.
Gießgeschwindigkeit und Gießhöhe: Diese Parameter sind bei der Festlegung der Bemessungslasten der Schalung zu berücksichtigen.
Plattenabmessungen: Standard- oder projektspezifische Maße sollten zum Schalungslayout und zu den Anforderungen an die Handhabung passen.
Auflagerabstand: Der Abstand der rückseitigen Auflager beeinflusst Spannweite und Verformungsanforderungen.
Oberfläche: Glatte oder strukturierte Kontaktflächen können entsprechend dem gewünschten Betonbild ausgewählt werden.
Wiederverwendung: Die erwartete Nutzungshäufigkeit sollte zusammen mit Handhabung, Reinigung, Lagerung und Trennmittelverfahren berücksichtigt werden.
Technische Spezifikationen
Die folgende Tabelle fasst die allgemeinen Konfigurationsoptionen für GFK-Schalungsplatten zusammen. Genaue Abmessungen, Plattendicke, Verstärkungsanordnung und Tragfähigkeit sind konfigurationsabhängig und sollten für das vorgesehene Schalungslayout und die Betonierbedingungen festgelegt werden.
Merkmal
Typischer Umfang / Optionen
Auswahlhinweis
Werkstoff
Glasfaserverstärkter Kunststoff (GFK/FRP)
Duroplastische Harzmatrix mit Glasfaserverstärkung
Harzsystem
Polyester oder Vinylester
Auswahl entsprechend Konfiguration und Projektanforderungen
Plattenabmessungen
Standard- oder projektspezifische Maße
Bezug zum Schalungslayout und zur Handhabung
Plattendicke
Konfigurationsabhängig
Bezug zu Betondruck, Spannweite und Auflagerabstand
Oberfläche
Glatt oder strukturiert
Auswahl nach gewünschter Betonoberfläche
Verstärkungsanordnung
Konfigurationsabhängig
Festgelegt nach Plattengeometrie und Belastungsbedingungen
Tragfähigkeit
Konfigurationsabhängig
Abhängig von Plattenauslegung, Spannweite, Auflagerabstand und Betonierbedingungen
Wiederverwendung
Wiederholte Schalungsverwendung
Handhabung, Reinigung, Lagerung und Trennmittelanwendung beeinflussen die Wiederverwendung
Für eine projektspezifische Konfiguration werden Angaben zu Betoneigenschaften, Gießhöhe bzw. Gießgeschwindigkeit, Plattenabmessungen, Auflagerabstand und gewünschter Oberfläche benötigt.
Häufig gestellte Fragen
Wofür werden GFK-Schalungsplatten eingesetzt?
Sie dienen als Schalungs- und Betonkontaktflächen für Wände, Decken, Stützen, Stützkonstruktionen, industrielle Betonbauwerke und Betonfertigteile.
Aus welchen Werkstoffen bestehen GFK-Schalungsplatten?
Sie bestehen aus Glasfaserverstärkung in einer duroplastischen Harzmatrix. Polyester- und Vinylestersysteme können entsprechend Konfiguration und Projektbedingungen spezifiziert werden.
Sind GFK-Schalungsplatten wiederverwendbar?
Ja. Sie sind für die wiederholte Schalungsverwendung vorgesehen. Die konkrete Wiederverwendung hängt von Handhabung, Reinigung, Lagerung, Trennmittelanwendung, Plattenkonfiguration und Betonierbedingungen ab.
Welche Faktoren bestimmen die erforderliche Plattendicke?
Die Plattendicke ist konfigurationsabhängig. Betondruck, Gießgeschwindigkeit, Gießhöhe, Plattenspannweite, Auflagerabstand, Plattengeometrie und Verstärkungsanordnung sollten berücksichtigt werden.
Sind unterschiedliche Oberflächen verfügbar?
Ja. Glatte und strukturierte Betonkontaktflächen können entsprechend dem gewünschten Erscheinungsbild oder der gewünschten Struktur des fertigen Betons spezifiziert werden.
Wie wird eine GFK-Schalungsplatte für ein Projekt spezifiziert?
Benötigt werden Angaben zu Betoneigenschaften, Gießhöhe bzw. Gießgeschwindigkeit, Plattenabmessungen, Auflagerabstand, Schalungslayout, Wiederverwendungsanforderungen und gewünschter Oberfläche. Diese Angaben helfen bei der Festlegung der geeigneten Plattenkonfiguration.
Technische Anfrage
Für die projektspezifische Auswahl einer GFK-Schalungsplatte stellen Sie bitte die wesentlichen Angaben zu Betonierbedingungen und Schalung bereit, damit die geeignete Plattenkonfiguration für die vorgesehene Anwendung festgelegt werden kann.
