GFK-Kabelgrabendeckel

Übersicht der GFK-Kabelgrabendeckel

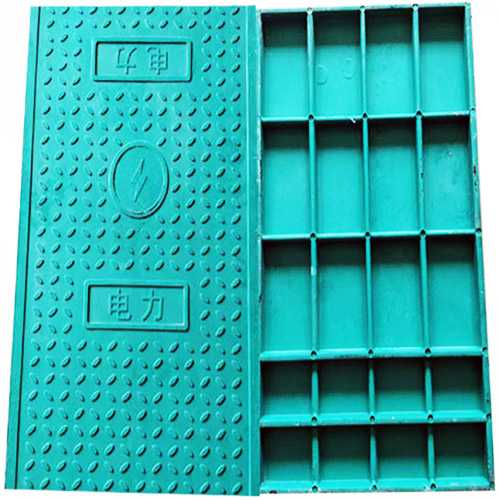

Was ist ein GFK-Kabelgrabendeckel?

Ein GFK-Kabelgrabendeckel ist eine FRP/GRP-Verbundplatte zur Abdeckung von Kabelgräben, Versorgungskanälen, Schächten und zugehörigen Zugangsbereichen. Der Deckel trennt und schützt den darunterliegenden Bereich gegenüber üblichen Umwelteinflüssen und oberseitigen Belastungssituationen und bietet eine nichtmetallische Abdecklösung für Kabel- und Versorgungsinfrastruktur.

Je nach Ausführung kann der Deckel mit unterschiedlichen Abmessungen, Bewehrungsanordnungen, Harzsystemen und Oberflächen ausgelegt werden. Übliche Bezeichnungen sind GFK-Grabenabdeckung, FRP-Kabelgrabendeckel, GRP-Grabenabdeckung, Kabelgrabendeckel und nichtmetallische Versorgungsabdeckung.

Wesentliche Produkteigenschaften

• Material: Glasfaserverstärkung in einer duroplastischen Harzmatrix
• Produktform: Verbundplatte für Kabelgräben, Versorgungskanäle, Schächte und zugehörige Zugangsbereiche
• Oberfläche: Glatte oder integrierte rutschhemmende Oberflächen können verfügbar sein
• Elektrische Eigenschaften: GFK ist ein nichtmetallischer, elektrisch isolierender Werkstoff
• Harzoptionen: Polyester- und Vinylesterharzsysteme können entsprechend Projektanforderungen und Expositionsbedingungen ausgewählt werden
• Konfiguration: Abmessungen, Bewehrung, Oberflächenfinish und Belastungsanforderungen hängen von der festgelegten Projektkonfiguration ab

Material und Konstruktion

Die Abdeckplatte besteht aus Glasfaserverstärkung in einer duroplastischen Harzmatrix. Das gewählte Harzsystem gehört zu den Parametern, die bei der Auslegung eines Kabelgrabendeckels für bestimmte Umgebungsbedingungen berücksichtigt werden.

Die Oberfläche kann je nach geplanter Einbauumgebung glatt oder rutschhemmend ausgeführt werden. Bei Außenanwendungen können Anforderungen an die UV-Exposition zusätzlich bei der Auswahl der Konfiguration berücksichtigt werden.

Wenn vor Ort Zuschnitte oder Bohrungen erforderlich sind, sollten freiliegende Verbundkanten mit einem geeigneten kompatiblen Harzsystem ordnungsgemäß versiegelt werden, um den vorgesehenen Schutz des bearbeiteten Bereichs zu erhalten.

Typische Anwendungen

GFK-Kabelgrabendeckel werden in Industrie-, Infrastruktur-, Versorgungs- und elektrischen Anlagen eingesetzt, wenn eine nichtmetallische Abdeckung sowie projektspezifische Anforderungen an Belastung und Umgebungsbedingungen berücksichtigt werden müssen.

• Kraftwerke und elektrische Umspannwerke
• Produktionsanlagen und Industriebetriebe
• Telekommunikations- und Glasfasernetze
• Kommunale und öffentliche Versorgungsanlagen
• Schienenverkehrs-, U-Bahn- und Verkehrsinfrastruktur
• Chemische und petrochemische Verarbeitungsanlagen
• Schutz unterirdischer Kabeltrassen in Gewerbegebäuden
• Versorgungskanäle, Entwässerungsbereiche und Schutz von Leitungen

Die Auswahl der Anwendung hängt unter anderem von der erforderlichen Belastung, der Grabenöffnung, den Auflagerbedingungen, der Umweltexposition und den Einbaubedingungen ab.

Belastungsanforderungen

Die Belastungsanforderungen für einen GFK-Kabelgrabendeckel hängen von der festgelegten Deckelkonfiguration und den Auflagerbedingungen ab. Zu den wesentlichen Konstruktionsparametern gehören:

• Deckeldicke und Bewehrungsanordnung
• Stützweite und Geometrie des Auflagerrahmens
• Harzsystem und zu erwartende Temperaturbedingungen
• Art des Verkehrs und zu erwartende Belastung
• Abmessungen der Grabenöffnung und Einbauanordnung

Anforderungen an Belastung und Durchbiegung werden für die festgelegte Konfiguration bewertet. Änderungen an Spannweite, Dicke, Bewehrung, Auflagerung oder Belastung können eine andere Konfiguration erforderlich machen.

Auswahlkriterien

Bei der Auswahl eines GFK-Kabelgrabendeckels sollten die folgenden projektspezifischen Faktoren berücksichtigt werden:

• Belastungsanforderungen: Festlegen der erwarteten Belastungen durch Fußgänger, Fahrzeuge, Geräte oder sonstige Oberflächenlasten.
• Spannweite und Auflager: Abmessungen der Grabenöffnung und Geometrie des Auflagerrahmens beeinflussen die erforderliche Konfiguration.
• Harzsystem: Die Auswahl des Harzes hängt von der erwarteten chemischen und umgebungsbedingten Exposition ab.
• Oberfläche: Eine glatte oder rutschhemmende Ausführung kann entsprechend der Einbauumgebung gewählt werden.
• Außenexposition: Bei Außenanwendungen sollten Anforderungen an UV-Belastung berücksichtigt werden.
• Einbauart: Die Deckelkonfiguration sollte zum Auflagerrahmen und zur Einbausituation passen.
• Bearbeitung vor Ort: Nach Schneiden oder Bohren sollten freiliegende Kanten entsprechend versiegelt werden.

Technische Spezifikationen

GFK-Kabelgrabendeckel können entsprechend den Projektanforderungen konfiguriert werden. Zu den verfügbaren Merkmalen können gehören:

• Material: FRP/GRP-Verbundwerkstoff mit Glasfaserverstärkung und duroplastischer Harzmatrix
• Oberfläche: Glatt oder rutschhemmend
• Abmessungen: Projektspezifisch entsprechend Grabenöffnung und Auflagerbedingungen
• Bewehrung: Abhängig von Konfiguration sowie Belastungs- und Spannweitenanforderungen
• Harzsystem: Auswahl nach chemischen und umgebungsbezogenen Anforderungen
• Farbe: Verfügbare Farboptionen hängen von der Produktkonfiguration ab
• Temperatur: Die anwendbaren Betriebsbedingungen hängen vom gewählten Harzsystem und den Projektanforderungen ab
• UV-Schutz: UV-bezogene Oberflächen- oder Harzoptionen können für Außenanwendungen berücksichtigt werden
• Brandschutz: Anforderungen an das Brandverhalten können bei der Produktkonfiguration berücksichtigt werden
• Einbau: Die Konfiguration hängt von der Grabenauflagerung und der Einbauart ab

Häufig gestellte Fragen

Können GFK-Kabelgrabendeckel in Bereichen mit Fahrzeugverkehr eingesetzt werden?

Die Deckel können für unterschiedliche Belastungssituationen, einschließlich Fahrzeugverkehr, konfiguriert werden. Die erforderliche Ausführung hängt von Abmessungen, Dicke, Bewehrung, Spannweite, Auflagerbedingungen und erwarteter Belastung ab.

Wie wird die Lebensdauer eines GFK-Kabelgrabendeckels bestimmt?

Betriebsbedingungen wie Belastung, chemische Exposition, UV-Belastung, Temperatur, Einbausituation und Wartungsbedingungen sollten bei der Bewertung der erwarteten Betriebsleistung berücksichtigt werden.

Ist GFK für korrosive Umgebungen geeignet?

GFK kann in Umgebungen berücksichtigt werden, in denen Korrosionsbeständigkeit ein Auslegungskriterium ist. Die Auswahl des Harzsystems hängt von den eingesetzten Chemikalien, deren Konzentration, Temperatur, Expositionsart und weiteren Projektbedingungen ab.

Sind kundenspezifische Abmessungen möglich?

Abmessungen und Ausführung des Deckels können entsprechend Grabenöffnung, Auflagerbedingungen und Belastungsanforderungen festgelegt werden. Für die Bestimmung einer geeigneten Konfiguration sollten die Projektdaten vorliegen.

Ist GFK für elektrische Anlagen geeignet?

GFK ist ein nichtmetallischer, elektrisch isolierender Werkstoff und kann daher für elektrische und technische Infrastruktur berücksichtigt werden, wenn diese Materialeigenschaften für die Anwendung relevant sind.

Verwandte Produkte und Systemkomponenten

GFK-Kabelgrabendeckel können Bestandteil einer umfassenderen Lösung für Grabenschutz oder Kabelwege sein. Verwandte Komponenten können umfassen:

• FRP-Kabelrinnen und Kabeltragsysteme
• Zugangsdeckel und Tragrahmen für Inspektionsbereiche
• Befestigungs- und Verankerungskomponenten für den Einbau

Die Auswahl zugehöriger Produkte hängt von der Grabenkonfiguration, der Tragstruktur, den Einbaubedingungen und den Anforderungen des gesamten Kabelmanagementsystems ab.

Technische Anfrage

Für eine projektspezifische Konfiguration geben Sie bitte die wesentlichen Grabenabmessungen und Betriebsbedingungen an, damit die geeignete Deckelanordnung bewertet werden kann.

• Abmessungen der Grabenöffnung und Auflagerdetails
• Verkehrsart und erwartete Belastung
• Chemische Exposition und Umgebungstemperatur
• Innen- oder Außeninstallation
• Bevorzugte Oberfläche: glatt oder rutschhemmend
• Projektspezifische Anforderungen an Umgebung oder Brandverhalten, sofern vorhanden
