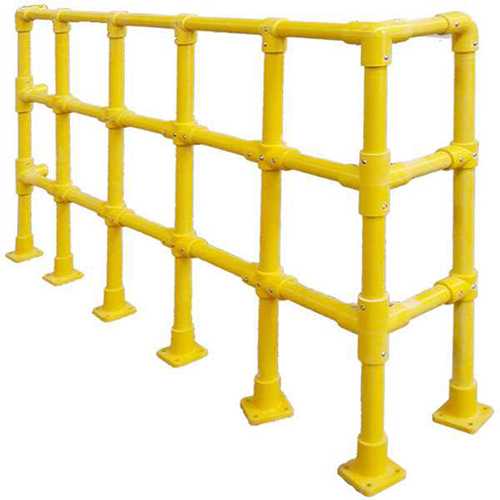

Überblick über das GFK-Geländersystem
Ein GFK-Geländersystem ist ein modulares Geländersystem aus glasfaserverstärkten Kunststoffprofilen und Systemkomponenten. Es wird für Industrieplattformen, Laufwege, maritime Bereiche und andere Umgebungen eingesetzt, in denen Korrosion, elektrische Isolation oder eine nichtmetallische Konstruktion bei der Auslegung berücksichtigt werden. Die Konfiguration hängt unter anderem von Profilgeometrie, Harzsystem, Pfostenabstand, Befestigungsart und den projektspezifischen Lastanforderungen ab.
Was ist ein GFK-Geländersystem?
Ein GFK-Geländersystem ist eine modulare Geländerkonstruktion aus FRP- bzw. GFK-Komponenten wie Oberholmen, Zwischenholmen, Pfosten, Fußplatten und Befestigungskonsolen. Die Komponenten werden üblicherweise als pultrudierte GFK-Profile geliefert und mit mechanischen Verbindungselementen oder anderen festgelegten Verbindungsmethoden montiert. Das System stellt eine nichtmetallische Geländerlösung für industrielle, maritime und andere Einsatzbereiche mit Korrosionsexposition oder Anforderungen an die elektrische Isolation dar.
Wesentliche Produktmerkmale
- Werkstoff: Glasfaserverstärkung mit einer duroplastischen Harzmatrix
- Systemkomponenten: Oberholm, Zwischenholm, Pfosten, Fußplatten und Befestigungskonsolen
- Profilformen: Runde oder rechteckige Holme sowie quadratische oder runde Pfosten können für unterschiedliche Systemausführungen konfiguriert werden
- Oberfläche: Glatte oder strukturierte Oberflächen entsprechend Anforderungen an Griff, Reinigung und Optik
- Elektrisches Verhalten: GFK ist im Allgemeinen nicht leitfähig; das elektrische Verhalten kann je nach Rezeptur, Additiven und Oberflächenzustand variieren
- Konfiguration: Abmessungen, Harzsystem, Anordnung der Komponenten und Befestigungsdetails werden gemäß den Projektanforderungen festgelegt
Werkstoff und Konstruktion
Die Komponenten des GFK-Geländersystems bestehen aus Glasfaserverstärkung in einer duroplastischen Harzmatrix. Pultrudierte Profile verwenden eine durchgehende Verstärkung innerhalb des Verbundquerschnitts zur Herstellung der für das Geländersystem eingesetzten Holme und Pfosten.
Die Auswahl des Harzsystems richtet sich nach der vorgesehenen Einsatzumgebung. Polyesterharzsysteme werden für allgemeine industrielle Anwendungen eingesetzt, während Vinylesterharzsysteme bei erhöhten Anforderungen an die Chemikalienbeständigkeit ausgewählt werden können. Für Projekte mit spezifischen Anforderungen an das Brandverhalten können je nach gewählter Konfiguration auch flammhemmende Harzsysteme berücksichtigt werden.
Holmprofile sind in runden oder rechteckigen Formen erhältlich, während Pfosten quadratisch oder rund ausgeführt werden können. Zu den Oberflächenoptionen gehören glatte und strukturierte Oberflächen, die nach Anforderungen an Griff, Reinigung und Optik ausgewählt werden. Farbe und weitere Oberflächenoptionen können bei Verfügbarkeit als Bestandteil der Projektkonfiguration festgelegt werden.
Beim Schneiden oder Bohren vor Ort verändert sich der Zustand werkseitig bearbeiteter Kanten und Öffnungen. Freiliegende Glasfasern sollten nach einer Bearbeitung vor Ort mit einem kompatiblen Harz oder Abdichtungssystem ordnungsgemäß versiegelt werden. Die chemische Belastung sollte zusammen mit Harzsystem, Temperatur, Konzentration und den tatsächlichen Einsatzbedingungen betrachtet werden.
Anwendungen
GFK-Geländer werden häufig in Bereichen eingesetzt, in denen Korrosionsexposition, elektrische Isolation oder eine nichtmetallische Konstruktion wichtige Auslegungsaspekte sind. Typische Anwendungen umfassen:
- Maritime und Offshore-Plattformen, Stege und Anlegestellen
- Chemische Prozessanlagen und Lagerbereiche
- Kläranlagen und Pumpstationen
- Industrielle Plattformen, Laufwege und Zugangsbereiche mit Chemikalienexposition
- Gewerbliche und infrastrukturelle Bereiche an Küsten oder mit hoher Luftfeuchtigkeit
Die Eignung für eine Anwendung hängt von der gewählten Geländerkonfiguration, der Umgebungsbelastung, den Befestigungsbedingungen und den Projektanforderungen ab.
Tragfähigkeit
Das Lastverhalten eines GFK-Geländers ist von der Konfiguration abhängig und lässt sich nicht durch einen einzigen allgemeinen Wert darstellen. Zu den wesentlichen Variablen gehören:
- Querschnittsabmessungen von Holmen und Pfosten
- Pfostenabstand und Befestigungsart
- Harzsystem und Betriebstemperatur
- Systemhöhe und Anordnung der Zwischenholme
- Erforderliche Bemessungslast und zulässige Durchbiegung
Eine Änderung von Profilgröße, Spannweite, Pfostenabstand, Befestigungsart oder anderen wesentlichen Konstruktionsparametern kann das Tragverhalten des Systems verändern. Die abschließende Prüfung von Last und Durchbiegung sollte daher auf der gewählten Systemausführung und den Befestigungsbedingungen basieren.
Auswahlkriterien
Bei der Spezifikation eines GFK-Geländersystems berücksichtigen Ingenieure typischerweise folgende Variablen:
- Profilabmessungen: Holm- und Pfostengrößen werden entsprechend Spannweite, Systemgeometrie und erforderlichem Tragverhalten ausgewählt.
- Harzsystem: Die Harzauswahl hängt von Chemikalienexposition, Umgebungsbedingungen und den gewünschten Betriebseigenschaften ab.
- Befestigungsart: Fußplatten-, Kernmontage- oder Oberflächenmontage können entsprechend Unterkonstruktion und Lastpfad ausgewählt werden.
- Systemhöhe und Holmabstände: Die Anordnung wird entsprechend den Projektanforderungen und den geltenden Sicherheitskriterien festgelegt.
- Oberfläche: Glatt oder strukturiert entsprechend Anforderungen an Griff, Reinigung und Optik.
Bei projektspezifischen Ausführungen sollten Profilabmessungen, Pfostenabstand, Befestigungsart, Harzsystem und Umgebungsbedingungen gemeinsam betrachtet werden.
Technische Spezifikationen
Die folgende Tabelle fasst die wichtigsten Konfigurationsbereiche von GFK-Geländersystemen zusammen. Konkrete Abmessungen und Leistungseigenschaften hängen von der gewählten Projektausführung ab.
| Merkmal | Typischer Umfang / Optionen | Hinweise |
|---|---|---|
| Werkstoff | Glasfaserverstärkter Kunststoff (FRP/GFK) | Duroplastische Harzmatrix mit Glasfaserverstärkung |
| Profiltypen | Oberholm, Zwischenholm, Pfosten, Fußplatte, Konsole | Profilabmessungen und Komponentenanordnung werden projektspezifisch festgelegt |
| Systemgeometrie | Projektspezifisch | Umfasst Systemhöhe, Holmaufteilung, Pfostenabstand und Befestigungsanordnung |
| Harzsystem | Polyester, Vinylester und ausgewählte flammhemmende Systeme | Auswahl abhängig von Umgebung und gewünschten Eigenschaften |
| Oberfläche | Glatt oder strukturiert | Auswahl nach Griff, Reinigung und Optik |
| Befestigungsoptionen | Fußplatte, Kernmontage oder Oberflächenmontage | Auswahl nach Untergrund und Lastpfad |
| Tragfähigkeit | Konfigurationsabhängig | Abhängig von Profilgröße, Spannweite, Pfostenabstand, Befestigung und Bemessungslast |
| Temperaturverhalten | Abhängig vom Harzsystem | Zusammen mit gewähltem Harz und tatsächlicher Betriebstemperatur zu betrachten |
| Elektrisches Verhalten | Im Allgemeinen nicht leitfähig | Kann je nach Rezeptur, Additiven und Oberflächenzustand variieren |
Projektspezifische technische Informationen können auf Grundlage der gewählten Geländerkonfiguration und der Einsatzbedingungen zusammengestellt werden.
Häufig gestellte Fragen
Sind GFK-Geländer für den Außenbereich geeignet?
GFK-Geländer können für Außenanwendungen eingesetzt werden, einschließlich maritimer, küstennaher und feuchter Umgebungen. Harzsystem, Oberflächenbehandlung, UV-Exposition und Einsatzbedingungen sollten bei der Systemauslegung berücksichtigt werden.
Wie unterscheiden sich GFK-Geländer von Metallgeländern?
GFK-Geländer sind nichtmetallische Verbundsysteme. Im Vergleich zu metallischen Geländermaterialien unterscheiden sich ihre Eigenschaften unter anderem hinsichtlich Korrosion, Elektrik, Gewicht und thermischem Verhalten. Der geeignete Vergleich hängt von Profilabmessungen, Konfiguration und Projektanforderungen ab.
Können GFK-Geländer kundenspezifisch angepasst werden?
GFK-Geländersysteme können hinsichtlich Profilabmessungen, Systemhöhe, Holmaufteilung, Befestigungsart, Oberfläche, Harzsystem und weiteren Projektanforderungen konfiguriert werden, vorbehaltlich der Fertigungsfähigkeit und der Bestellbedingungen.
Welche Informationen werden für die Auslegung eines GFK-Geländers benötigt?
Hilfreiche Projektdaten umfassen Systemhöhe, Holmaufteilung, Pfostenabstand, Befestigungsart, erwartete Lasten, Umgebungsbelastung, Temperaturbereich, Oberflächenbeschaffenheit und Farbanforderungen. Diese Angaben unterstützen die Definition der zu prüfenden Konfiguration.
Verwandte Produkte und Systemkomponenten
GFK-Geländer werden häufig als Bestandteil eines umfassenderen FRP-Zugangs- und Sicherheitssystems eingesetzt. Verwandte Produkte können umfassen:
- GFK-Plattformen und Laufwege für erhöhte Zugangsbereiche
- GFK-Leitern mit Rückenschutz und Treppensysteme für den vertikalen Zugang
- Befestigungstechnik, Fußplatten, Verbinder und Verbindungskomponenten
Verwandte Produkte können auf Grundlage derselben Projektgeometrie, Umgebungsbedingungen und Montageanforderungen ausgewählt werden.
Technische Anfrage
Für eine projektspezifische GFK-Geländerkonfiguration können die wichtigsten Konstruktions- und Einsatzparameter zur technischen Prüfung übermittelt werden.
- Systemhöhe und Anordnung der Zwischenholme
- Pfostenabstand und Befestigungsart
- Erwartete Lasten und zulässige Durchbiegung
- Chemikalienexposition und Umgebungstemperaturbereich
- Außen- und UV-Expositionsbedingungen
- Oberflächenbeschaffenheit und Farbwünsche
